Ngắt Công Tắc 12kv 10kv 1000a 1250a

Switch Usune 12kV 10kV 1000A 1250A là sản phẩm cốt lõi được hãng phát triển tập trung vào nhu cầu sử dụng của người dùng. phân phối điện cao áp công nghiệp. Nó được thiết kế đặc biệt cho các ổ cắm máy phát điện và điện áp cao hệ thống, thích ứng với các mức điện áp 10kV và 12kV, đồng thời bao gồm các thông số kỹ thuật dòng điện chính từ 1000A trở lên 1250A.

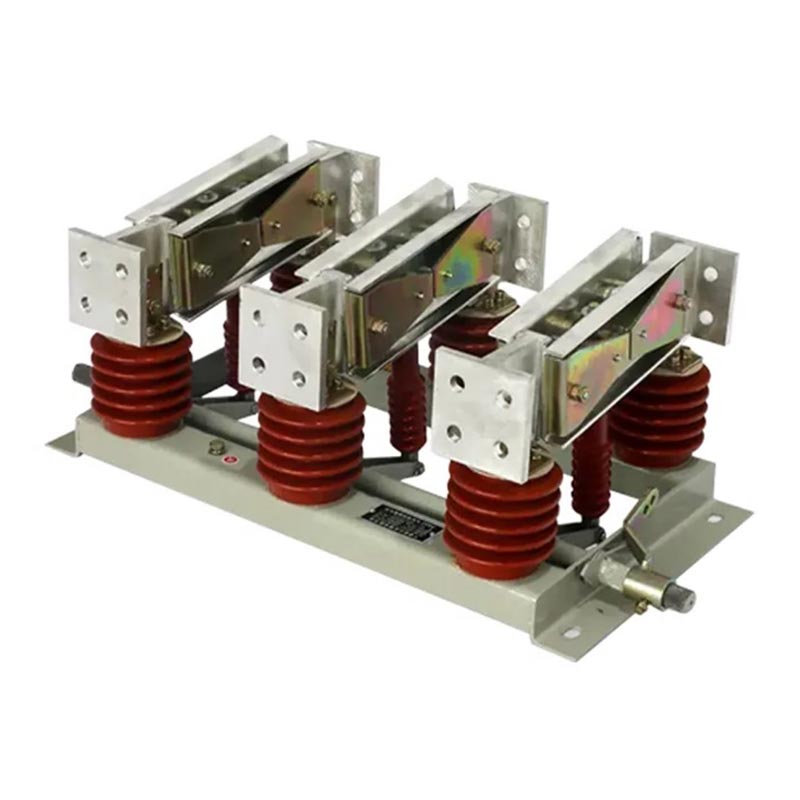

Công tắc ngắt kết nối 12kV/10kV/1000A/1250A bao gồm ba bộ một cực độc lập và cũng có thể linh hoạt được cấu hình như một thiết bị điện cao áp tích hợp ba cực. Nó có tính năng cấu trúc nhỏ gọn, thuận tiện hoạt động và cách nhiệt đáng tin cậy. Là một sản phẩm chủ lực được phát triển nội bộ, nó đáp ứng được khả năng cách ly, nối đất và yêu cầu ngăn ngừa ô nhiễm trong các điều kiện hoạt động khác nhau. Nó đạt được chuyển mạch mạch đáng tin cậy dưới điều kiện không tải, tạo thành khoảng cách ly rõ ràng, đảm bảo an toàn cho nhân viên bảo trì khỏi nguồn.

Ưu điểm cốt lõi

1. Công nghệ tiên tiến và hiệu suất ổn định

- Tích hợp công nghệ điện cao thế trong nước mới nhất, tối ưu hóa mạch dẫn điện và cách điện thiết kế, giảm điện trở tiếp xúc và cải thiện khả năng mang dòng điện cao;
- Hỗ trợ cấu hình trong nhà (N) và ngoài trời, với các loại công tắc nối đất (D) và chống ô nhiễm (W) tùy chọn để thích ứng với các điều kiện hoạt động phức tạp;
- Sử dụng vật liệu cách nhiệt có độ bền cao và các thành phần kim loại chống rỉ sét, chống lão hóa và ăn mòn, kéo dài tuổi thọ sử dụng.

2. Tuân thủ và được chứng nhận, an toàn và đáng tin cậy

- GB 1985-2014 "Công tắc ngắt kết nối AC điện áp cao và công tắc nối đất"
- GB/T 11022-2011 "Yêu cầu kỹ thuật chung đối với tiêu chuẩn thiết bị đóng cắt và điều khiển điện áp cao"
- DL/T 486-2010 "Điều kiện kỹ thuật đặt hàng Công tắc ngắt và nối đất AC điện áp cao"
- DL/T 593-2006 "Yêu cầu kỹ thuật đối với thiết bị đóng cắt và điều khiển điện áp cao"

3. Khả năng thích ứng mạnh mẽ và phạm vi ứng dụng rộng rãi

- Thông số điện áp/dòng điện: 10kV, 12kV; 1000A, 1250A, có thể mở rộng thành các mẫu dòng điện cao 2000A-10000A;
- Loại có sẵn: Không nối đất, Nối đất đơn, Xuyên tường, đáp ứng các yêu cầu lắp đặt khác nhau;
- Dung sai môi trường: Phạm vi nhiệt độ hoạt động rộng từ -50oC đến +50oC, độ cao ≤2000m (có thể tùy chỉnh cho độ cao trên 2500m), chịu được động đất có cường độ 8, 20 mm... Chống đóng băng, phù hợp với loại III và IV các khu vực ô nhiễm.

Thông số kỹ thuật

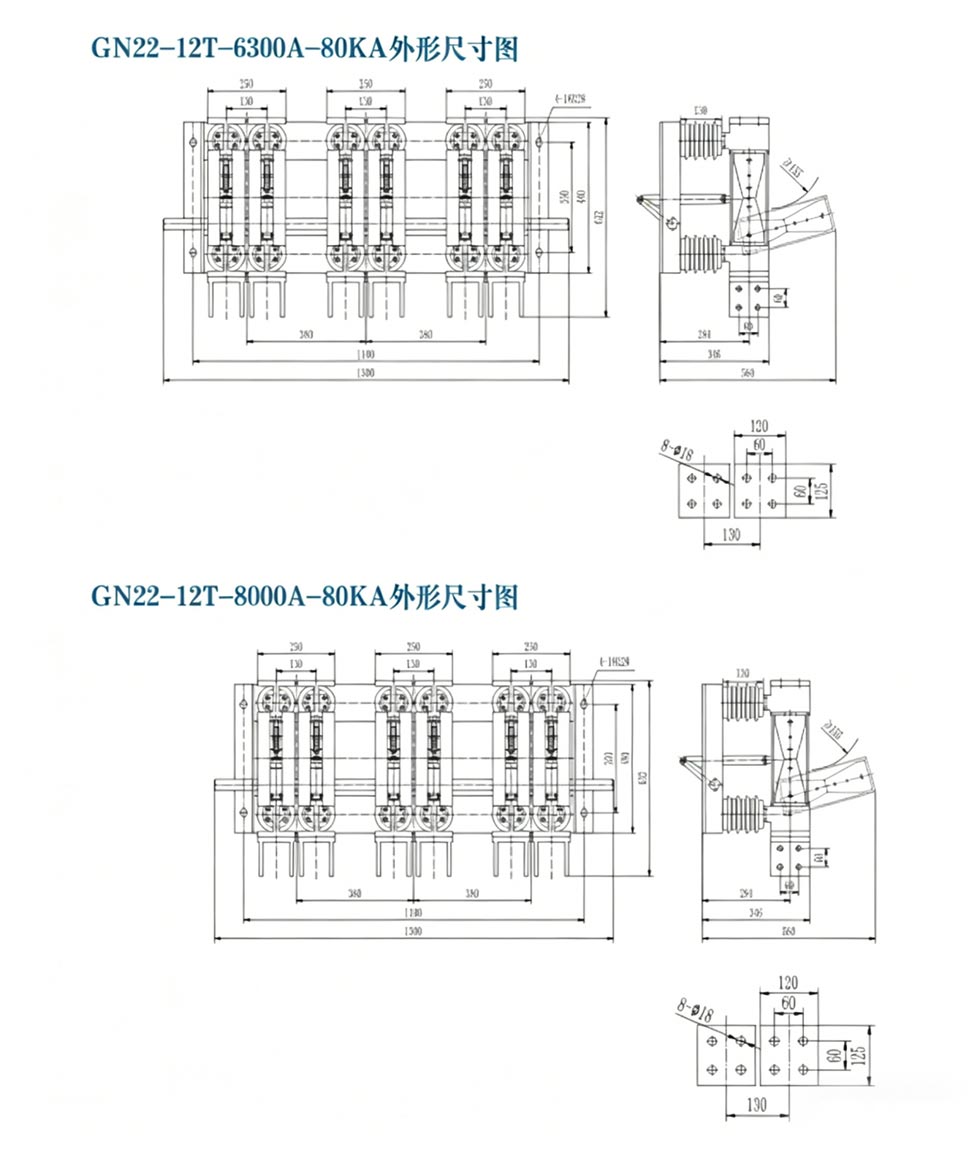

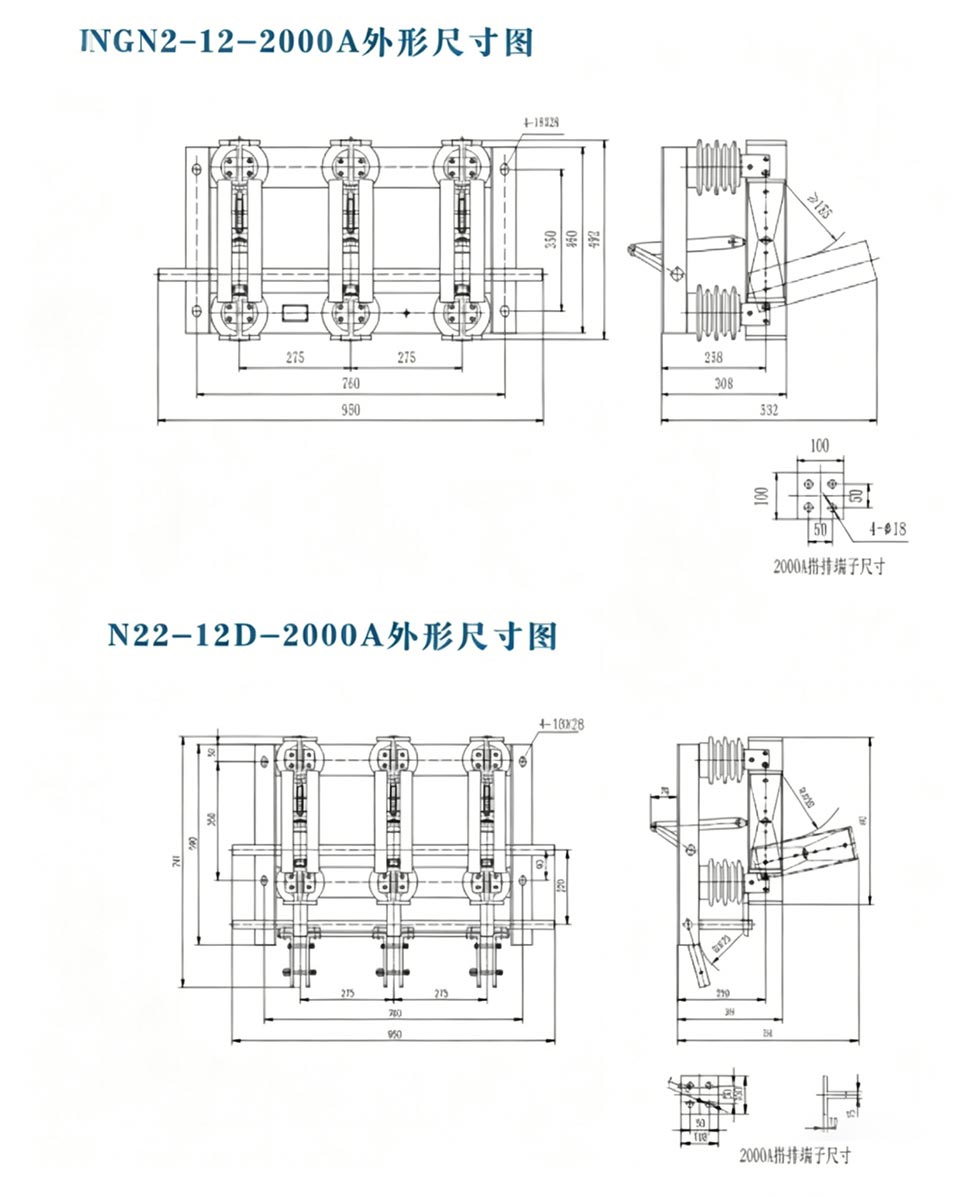

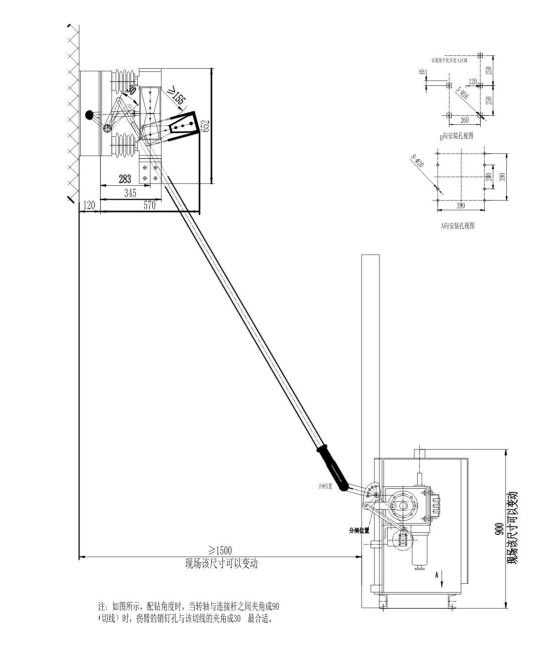

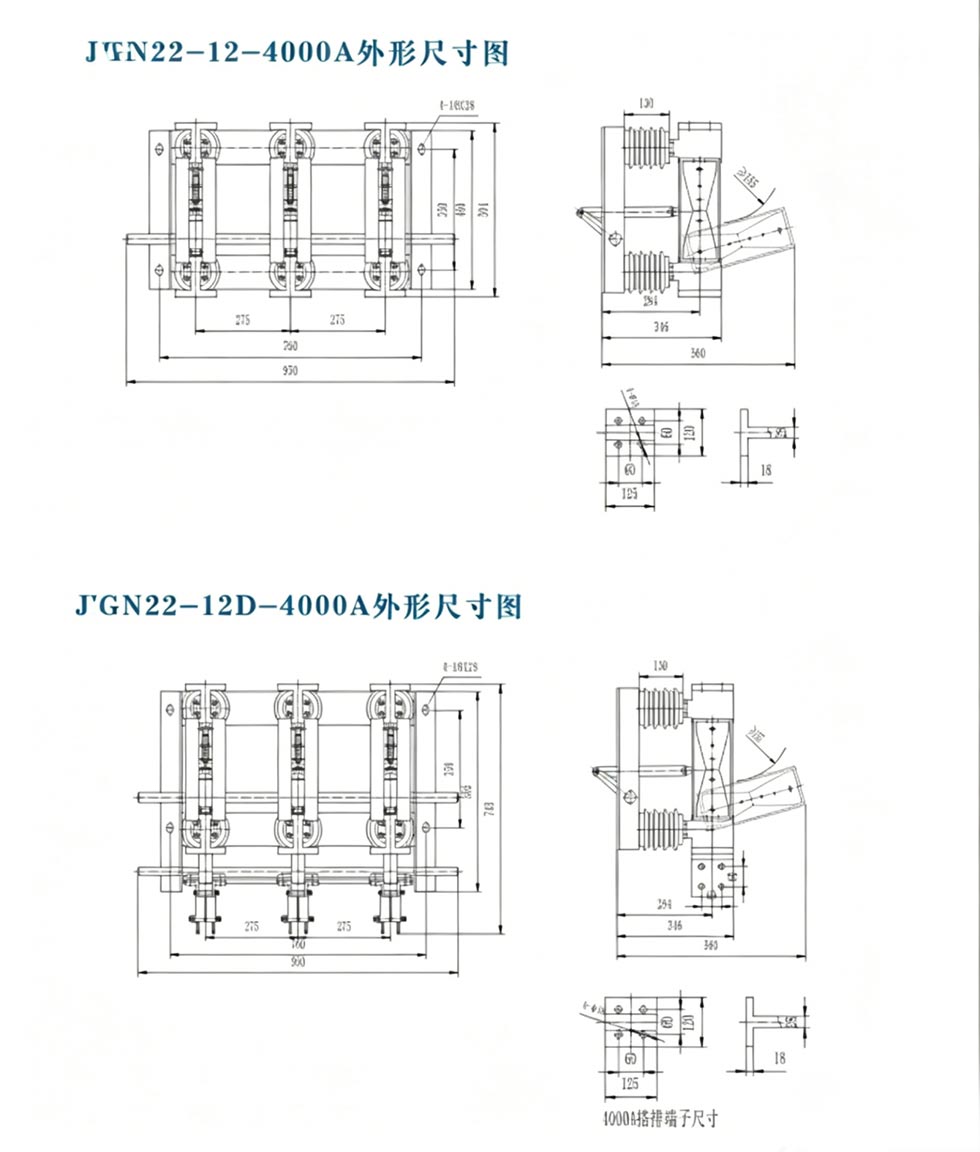

Kích thước bên ngoài

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Các trường hợp ứng dụng thực tế

Trường hợp 1: Nâng cấp hệ thống phân phối điện 12kV tại nhà máy thép lớn

Một nhà máy thép quốc doanh cần nâng cấp thiết bị cách ly phòng phân phối điện cao thế 12kV. các thách thức cốt lõi là sưởi ấm với dòng điện cao, bảo vệ ô nhiễm ngoài trời kém và rủi ro an toàn khi bảo trì cao. các Dao cách ly Usune GN□-12DW/1250A (có nối đất và chống ô nhiễm) được lựa chọn, phù hợp với môi trường ngoài trời khắc nghiệt môi trường bụi. Dòng điện định mức 1250A của nó đáp ứng các yêu cầu vận hành đầy tải của nhà máy sản xuất thép dòng.

- Kết quả thực hiện: Thiết bị đã hoạt động được 2 năm không bị quá nhiệt hay cách nhiệt những thất bại. Chức năng nối đất đáng tin cậy và ngắt cách ly rõ ràng trong quá trình bảo trì. Bảo trì hiệu quả đã tăng 40%, dẫn đến các đơn đặt hàng số lượng lớn dài hạn từ khách hàng.

Trường hợp 2: Cách ly ổ cắm máy phát điện 10kV tại nhà máy nhiệt điện lớn

Nhà máy nhiệt điện 300MW cần cấu hình thiết bị cách ly đầu ra máy phát điện 10kV, yêu cầu khả năng thích ứng ở độ cao, độ ổn định dòng điện cao và khả năng chống rung. Usune GN□-10/1000A trong nhà công tắc ngắt kết nối đã được chọn, với giải pháp gia cố ở độ cao tùy chỉnh phù hợp với các khu vực nhà máy có độ cao 2200m và chịu được điều kiện rung động mạnh.

- Kết quả thực hiện: Thiết bị đã hoạt động ổn định được 3 năm, chịu được tác động của dòng điện lớn tại ổ cắm máy phát điện mà không bị ngắt hoặc trục trặc, mang lại sự bảo vệ cách ly an toàn cho thiết bị bảo trì và trở thành trường hợp ứng dụng chuẩn trong các nhà máy điện.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt cốt lõi giữa Công tắc ngắt kết nối Usune 12kV 10kV 1000A 1250A và ngắt kết nối thông thường là gì công tắc?

Trả lời: Sự khác biệt cốt lõi nằm ở khả năng mang dòng điện cao và khả năng thích ứng với môi trường. Bình thường công tắc ngắt kết nối có dòng điện định mức ≤630A, trong khi các sản phẩm Usune tập trung vào dòng điện cao 1000A và 1250A các kịch bản, tối ưu hóa cấu trúc dẫn điện để giảm sinh nhiệt; đồng thời, họ hỗ trợ tùy chỉnh để sử dụng trong nhà/ngoài trời, bảo vệ ô nhiễm, nối đất, v.v. và có thể chịu được nhiệt độ khắc nghiệt từ -50oC đến +50oC, khiến chúng phù hợp với các điều kiện khắc nghiệt như nhà máy thép và nhà máy điện, những điều kiện thông thường sản phẩm không thể đáp ứng được.

Câu 2: Công tắc ngắt kết nối này có hỗ trợ sử dụng ở môi trường có độ cao và ô nhiễm nặng không?

Đ: Vâng. Mô hình tiêu chuẩn phù hợp với độ cao 2000m và mức độ ô nhiễm III-IV. Đối với độ cao ≥2500m, khả năng tương thích có thể được cải thiện thông qua các giải pháp tùy chỉnh như cách điện tăng cường và giảm dòng điện định mức. Đối với môi trường bị ô nhiễm nặng, có sẵn mô hình chống ô nhiễm (W), sử dụng mô hình chống ô nhiễm chất cách điện để tăng cường khả năng chống phóng điện. Mô hình này đã được thực hiện ở một số nhà thép cao độ nhà máy và nhà máy điện.

Câu 3: Thời hạn bảo hành của Công tắc ngắt kết nối 12kV, 10kV, 1000A và 1250A là bao lâu? Có hướng dẫn cài đặt cung cấp hậu mãi?

Trả lời: Usune cung cấp bảo hành 2 năm, bao gồm sửa chữa miễn phí và thay thế các bộ phận đối với các lỗi không phải do con người gây ra trong thời hạn bảo hành. Nhóm hậu mãi cung cấp hướng dẫn cài đặt và đào tạo kỹ thuật miễn phí và có thể hỗ trợ với việc vận hành từ xa hoặc tại chỗ. Các giải pháp kỹ thuật tùy chỉnh cũng được hỗ trợ để đảm bảo thiết bị khả năng thích ứng với các điều kiện tại chỗ và loại bỏ các mối quan tâm về bảo trì.
