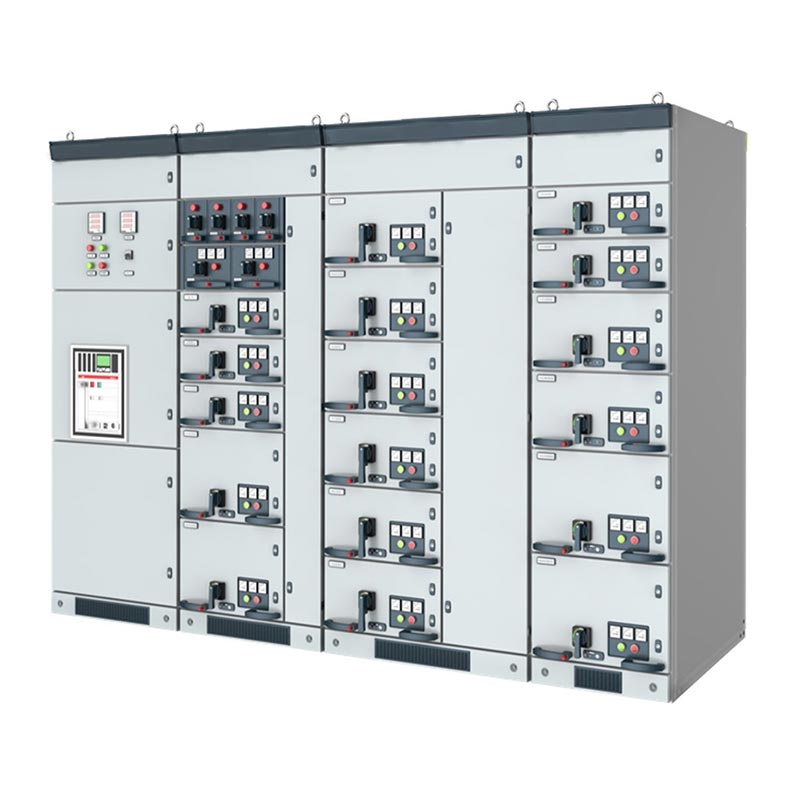

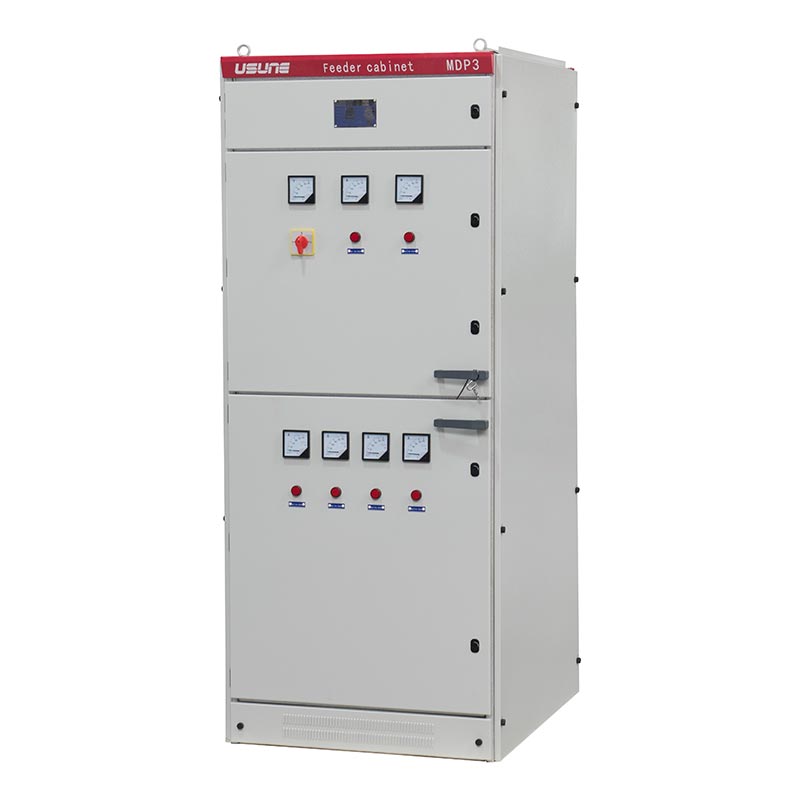

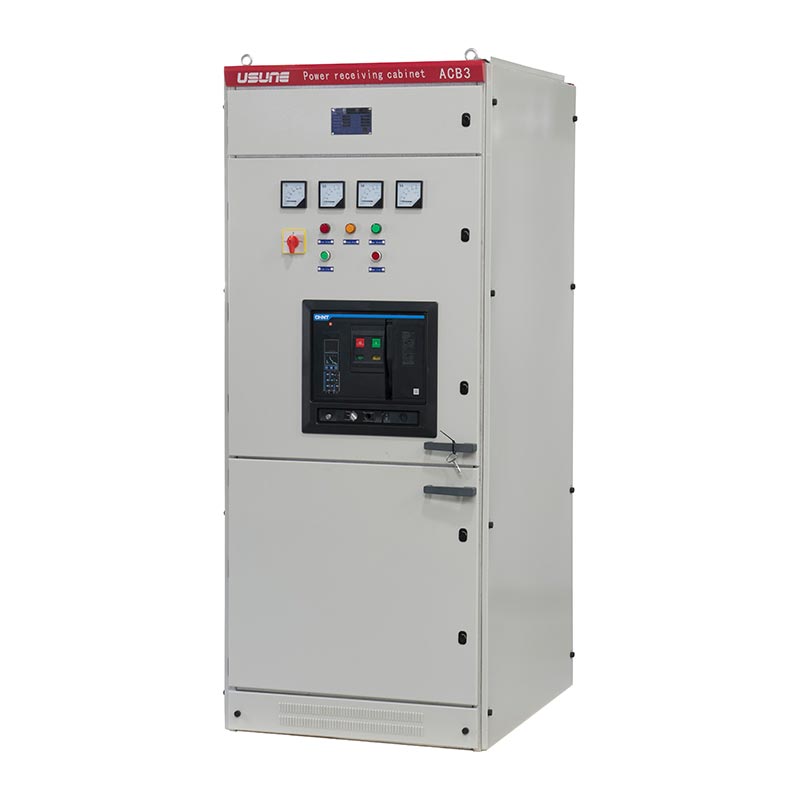

Thiết bị đóng cắt điện áp thấp Usune GGD là thiết bị đóng cắt cố định chủ yếu được sử dụng để tiếp nhận, phân phối và điều khiển nguồn điện trong hệ thống điện áp thấp. Được tối ưu hóa cho các ứng dụng trong nhà, nó phù hợp cho các nhà máy điện, trạm biến áp, công nghiệp và doanh nghiệp khai thác mỏ và các tòa nhà cao tầng và có thể chịu được tải trọng lên tới 3150A.
- Điện áp định mức: 0,4kV (380V)
- Tần số định mức: 50Hz
- Xếp hạng bảo vệ: IP23
- Tiêu chuẩn: IEC 439, GB 7251, GB/T 14048.2
- Chứng chỉ: Chứng nhận hệ thống quản lý ISO 9001
Thiết bị chuyển mạch điện áp thấp
Thiết bị đóng cắt trung thế
1. Khung tủ: Được làm từ thép tấm cán nguội có độ dày ≥2mm, màu xám điện RAL7032,
có độ bền cơ học cao.
2. Hiệu suất bảo vệ: Xếp hạng bảo vệ IP23, ngăn chặn hiệu quả sự xâm nhập của các vật thể rắn bên ngoài và
nước bắn tung tóe.
3. Thiết bị khóa liên động: Thiết bị đóng cắt điện áp thấp GGD kết hợp khóa liên động cơ và điện
cơ chế, ngăn chặn hiệu quả các hoạt động sai sót và đảm bảo an toàn vận hành.
4. Thành phần cốt lõi: Được trang bị bộ ngắt mạch chất lượng cao, đèn LED chống nhiễu và độ chính xác
dụng cụ kiểu con trỏ.
1. Công suất cắt cao: Công suất cắt lên tới 50kA, đảm bảo thiết bị hoạt động ổn định khi có sự cố
điều kiện.
2. Độ ổn định tuyệt vời: Thể hiện độ ổn định động và nhiệt tuyệt vời, thích hợp cho công nghiệp nặng
ứng dụng.
3. Cấu hình linh hoạt: Thiết kế mô-đun cho phép cấu hình tùy chỉnh dựa trên nguồn điện, ánh sáng và động cơ
yêu cầu kiểm soát.
4. Bảo trì thuận tiện: Các bộ phận được bố trí hợp lý, dán nhãn rõ ràng, cửa tủ bền bỉ,
tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì hàng ngày.
5. Khả năng thích ứng với môi trường mạnh mẽ: Phạm vi nhiệt độ hoạt động là -10oC đến + 40oC, phù hợp với môi trường có
độ cao ≤1000m.
| Tên thông số | Thông số cụ thể |
| Người mẫu | Dòng GGD |
| Điện áp định mức | 0,4kV (380V) |
| Xếp hạng hiện tại | Tối đa 3150A |
| Tính thường xuyên | 50Hz |
| Cấp độ bảo vệ | IP23 |
| Vật liệu | Thép cán nguội (2mm) |
| Màu sắc | RAL7032 (Xám điện) |
| Tiêu chuẩn áp dụng | IEC 439, GB 7251, GB/T 14048.2 |
| Độ cao | 1000m |
| Phạm vi nhiệt độ | -10oC ~ +40oC |
| Độ ẩm | Trung bình hàng ngày 95% |
| Mức độ ô nhiễm | Cấp 3 |
| Cường độ địa chấn | ≤Cường độ 8 |
| Mục | Đơn vị | tham số | |
| Điện áp định mức | kV | 24 | |
| Tần số định mức | Hz | 50 | |
| Dòng định mức của máy cắt | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Dòng điện định mức của tủ công tắc | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Dòng điện động định mức (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Dòng điện ổn định định mức (đỉnh) | kA | 40, 50, 63, 80, 100, 125 | |
| Dòng điện ngắn mạch định mức | kA | 16, 20, 25, 31,5, 40, 50 | |
| Dòng điện ngắn mạch định mức | kA | 40, 50, 63, 80, 100, 125 | |
| Tần số nguồn 1 phút chịu được điện áp | Cực-cực, cực-đất | kV | 65 |
| Vượt qua khoảng cách ly | kV | 79 | |
| Điện áp chịu xung sét (đỉnh) | Cực-cực, cực-đất | kV | 125 |
| Vượt qua khoảng cách ly | kV | 145 | |
| Mức độ bảo vệ | IP4X cho vỏ bọc, IP2X cho phòng cách ly và phòng ngắt mạch mở | ||
| Lưu ý: khả năng ngắn mạch của CT cần được xem xét riêng. | |||
1. Tên dự án: Nâng cấp hệ thống phân phối điện cho mỏ than
2. Khách hàng: Tập đoàn khai thác than lớn ở Sơn Tây, Trung Quốc
3. Những thách thức của dự án: Môi trường dưới lòng đất khắc nghiệt với mức độ bụi và độ rung cao, đòi hỏi một công trình ổn định và cung cấp năng lượng đáng tin cậy cho băng tải, máy bơm và thiết bị thông gió.
4. Giải pháp: Triển khai 18 thiết bị đóng cắt hạ thế Usune GGD để phân phối nguồn điện chính và nguồn điện phân vùng phân phối.
5. Kết quả dự án:
- Độ tin cậy: Hoạt động ổn định trong 24 tháng liên tục không có thời gian ngừng hoạt động ngoài kế hoạch.
- An toàn: Cấp bảo vệ IP23 và các thiết bị khóa liên động chắc chắn giúp loại bỏ hoàn toàn các tai nạn về an toàn điện.
- Cải thiện hiệu suất: Nguồn điện ổn định giúp giảm 65% tỷ lệ hỏng hóc thiết bị.
- Tối ưu hóa bảo trì: Thiết kế thành phần dễ truy cập giúp giảm 50% thời gian bảo trì.

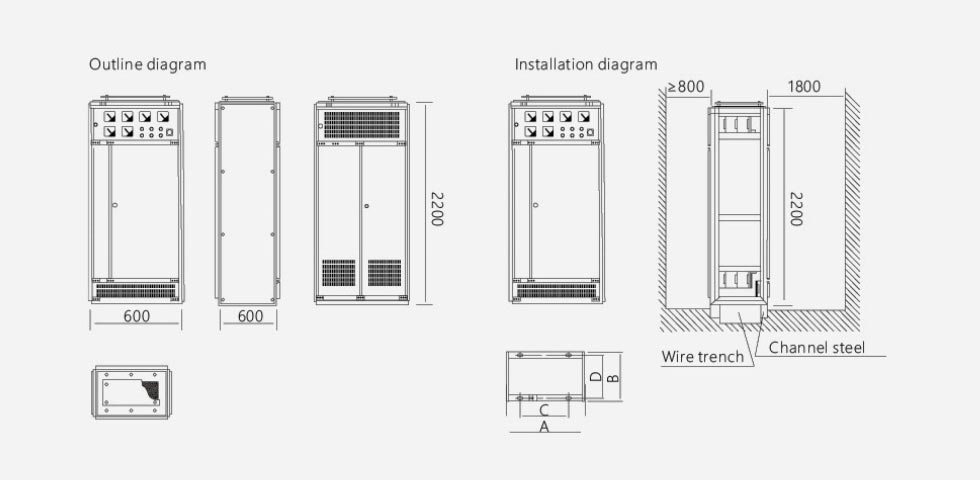

| Mã sản phẩm | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Trả lời: Thiết kế tiêu chuẩn phù hợp với độ cao 1000m. Các phiên bản phù hợp với độ cao lên tới 2000m có thể được tùy chỉnh theo xác nhận của nhà sản xuất.
Trả lời: Sản phẩm này được thiết kế để sử dụng trong nhà (phù hợp với môi trường ô nhiễm Cấp độ 3). Dành cho ngoài trời hoặc cao các ứng dụng ăn mòn, hãy liên hệ với Usune để có lớp phủ tùy chỉnh hoặc xếp hạng bảo vệ được nâng cấp.
Trả lời: Sản phẩm tuân thủ các tiêu chuẩn hệ thống quản lý IEC 439, GB 7251, GB/T 14048.2 và ISO. Trong trường hợp tiêu chuẩn xung đột nhau thì tiêu chuẩn cao hơn sẽ được ưu tiên.
Tóm lại, Thiết bị đóng cắt điện áp thấp Usune GGD là thiết bị phân phối điện hiệu suất cao, độ tin cậy cao giải pháp. Là nhà sản xuất và cung cấp hàng đầu tại Trung Quốc, Usune tích hợp các khái niệm thiết kế tiên tiến, nghiêm ngặt kiểm soát chất lượng và kinh nghiệm sâu rộng trong ngành, tận dụng cơ sở sản xuất hiện đại để cung cấp sản phẩm an toàn, các sản phẩm và dịch vụ phân phối điện hiệu quả và bền vững cho nhiều tình huống khác nhau trên toàn thế giới, bao gồm cả điện nhà máy, cơ sở công nghiệp và các tòa nhà thương mại.
