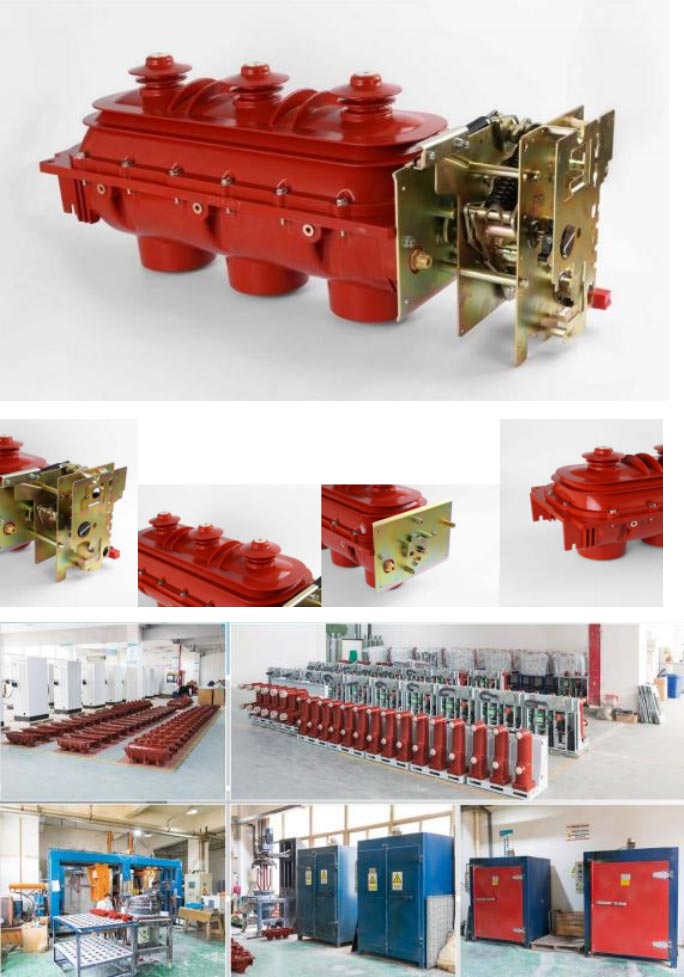

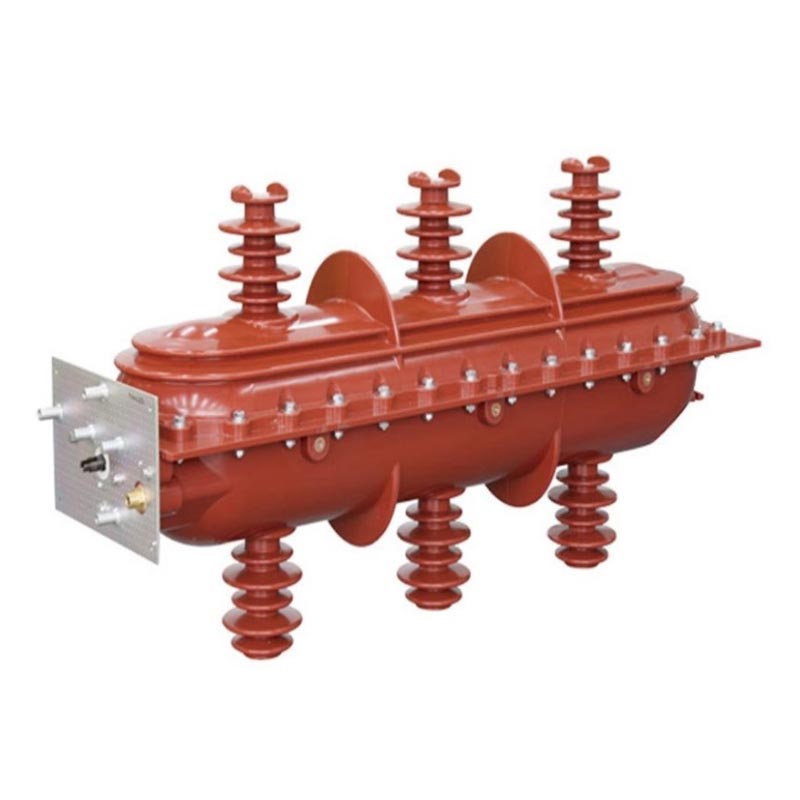

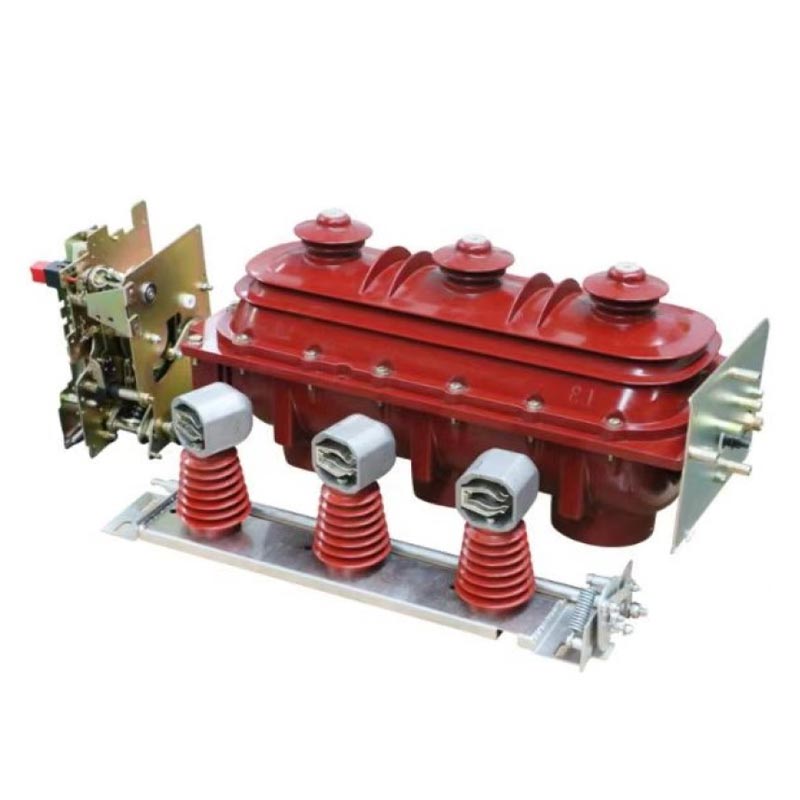

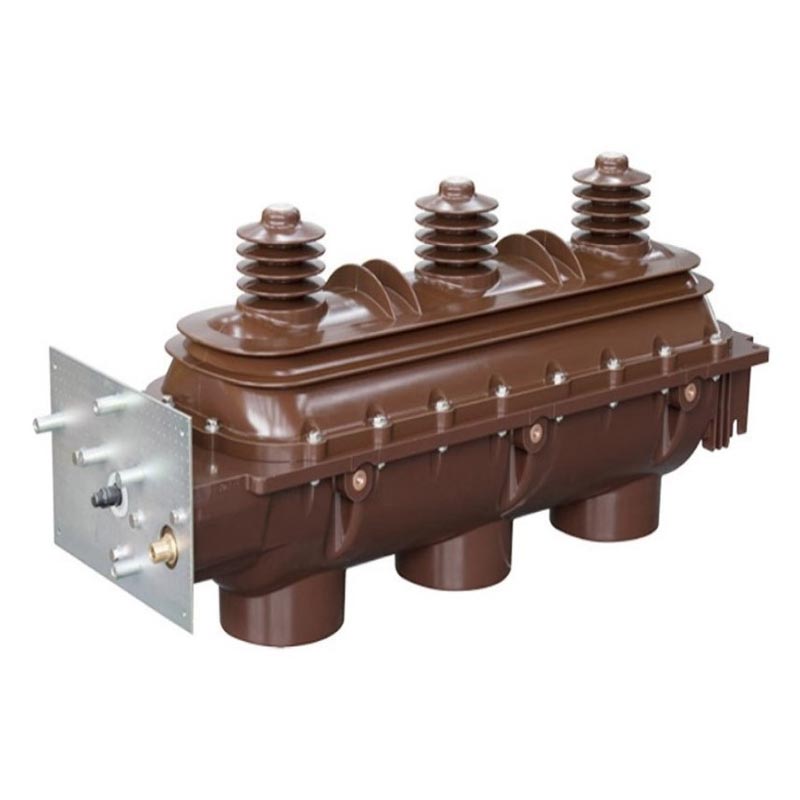

Công tắc ngắt tải Sf6

Là nhà sản xuất thiết bị điện cao áp chuyên nghiệp tại Trung Quốc, Usune tập trung vào R&D và sản xuất thiết bị phân phối điện trung thế và cao thế, sở hữu nhà máy đạt tiêu chuẩn trang bị thiết bị tiên tiến dây chuyền sản xuất và quy trình kiểm tra chất lượng nghiêm ngặt. Tải Sf6 điện áp cao trong nhà FLN36-12D và FLRN36-12D Công tắc ngắt mạch do công ty tung ra là sản phẩm cốt lõi được phát triển độc lập bằng cách tiếp thu công nghệ tiên tiến của nước ngoài. công nghệ và kết hợp nó với nhu cầu vận hành thực tế của hệ thống điện Trung Quốc.

Tất cả các Công tắc ngắt tải Usune Sf6 đã vượt qua thử nghiệm loại toàn diện và hiệu suất của chúng hoàn toàn tuân thủ GB3804 "Công tắc tải điện áp cao 3 ~ 63kV AC", GB16926 "Kết hợp cầu chì-Công tắc tải điện áp cao" và IEC60265 và Tiêu chuẩn quốc tế IEC60420. Tuân thủ khái niệm cốt lõi là "mọi thứ để sử dụng năng lượng an toàn", các sản phẩm đều được được trang bị buồng dập hồ quang ba vị trí ("đóng-mở-nối đất"), đảm bảo an toàn và hiệu quả nguồn điện hoạt động ổn định. Là nhà cung cấp thiết bị đóng cắt điện áp cao đáng tin cậy, Usune cung cấp dịch vụ bán hàng trước toàn diện dịch vụ tư vấn và hậu mãi để đảm bảo thiết bị vận hành trơn tru trong các tình huống ứng dụng khác nhau.

Phạm vi ứng dụng

Cầu dao cắt tải Sf6 phù hợp với hệ thống điện xoay chiều ba pha 10kV, 24kV, 36kV, 50/60Hz. Nó rộng rãi sử dụng trong các doanh nghiệp công nghiệp và khai thác mỏ, nhà cao tầng, khu dân cư đô thị, trạm biến áp, khu mua sắm lớn trung tâm thương mại, sân bay, tàu điện ngầm, bệnh viện và các tình huống phân phối điện khác. Chức năng cốt lõi của nó là chuyển đổi tải dòng điện và dòng sự cố, điều khiển và bảo vệ đường dây và máy biến áp phân phối, cung cấp nguồn điện an toàn và ổn định bảo vệ mọi lĩnh vực sản xuất và đời sống xã hội.

Điều kiện sử dụng

1. Điều kiện hoạt động bình thường

- Nhiệt độ môi trường: -25oC đến +40oC, phù hợp với hầu hết các điều kiện khí hậu ở Trung Quốc và các khu vực khác.
- Độ cao: Không quá 2000m, phù hợp với hầu hết các thành phố và khu công nghiệp.
- Độ ẩm: Độ ẩm tương đối trung bình ngày <95%, độ ẩm tương đối trung bình tháng <90%; hơi nước trung bình hàng ngày áp suất 2,2kPa, áp suất hơi trung bình tháng 1,8kPa, đảm bảo hoạt động ổn định trong môi trường ẩm ướt.

2. Điều kiện hoạt động đặc biệt

Theo tiêu chuẩn quốc gia GB/T11022-1999 "Yêu cầu kỹ thuật chung đối với thiết bị đóng cắt điện áp cao và Tiêu chuẩn thiết bị điều khiển", thiết bị đóng cắt phải hoạt động trong điều kiện hoạt động bình thường. Nếu người dùng đang vận hành điều kiện không phù hợp với điều kiện bình thường (như độ cao lắp đặt vượt quá 2000m, nhiệt độ môi trường vượt quá giới hạn bình thường, độ ẩm cao gây ngưng tụ...), cần tham khảo ý kiến của người có chuyên môn. nhà sản xuất Usune trước để đạt được sự đồng thuận và đảm bảo thiết bị hoạt động an toàn, ổn định.

Đặc điểm kết cấu

1. Cấu trúc cách nhiệt tích hợp: Lớp vỏ trên và dưới được đúc bằng nhựa epoxy, tạo thành một khoang bên trong kín, chứa đầy khí. Điều này cung cấp khả năng cách nhiệt và chống ăn mòn tuyệt vời, hiệu quả cách ly các bộ phận bên trong với môi trường bên ngoài và đảm bảo hoạt động ổn định.

2. Chế độ vận hành ba vị trí: Tiếp điểm chuyển động chung quay, hoàn thành dần ba trạng thái vận hành: "đóng", "mở" và "nối đất". Các vị trí được xác định rõ ràng, chuyển mạch đáng tin cậy và hoạt động sai được đảm bảo. ngăn chặn một cách hiệu quả.

3. Cơ chế vận hành kép: Bao gồm cơ chế vận hành lò xo thủ công cơ bản, với tùy chọn chức năng đóng/mở điện để điều khiển từ xa. Điều này cho phép người dùng lựa chọn theo nhu cầu của họ, nâng cao hiệu quả hoạt động.

4. Giám sát thông minh: Mặt trước của hộp cơ khí được trang bị đồng hồ đo áp suất SF6 và vị trí chỉ số. Đồng hồ đo áp suất theo dõi sự thay đổi áp suất SF6 theo thời gian thực và chỉ báo vị trí trực tiếp được kết nối với trục truyền động của tiếp điểm chuyển động, đảm bảo chỉ báo hoàn toàn đáng tin cậy về hoạt động của tiếp điểm chuyển động vị trí.

5. Bảo vệ an toàn: Thiết bị thoát hiểm giảm áp được đặt ở phía sau vỏ. Khi xảy ra tai nạn trong buồng dập hồ quang và tạo ra áp suất cao, khí quá áp có thể xuyên qua quá trình giải phóng thiết bị và được thải ra phía sau, ngăn chặn sự phóng về phía trước và đảm bảo an toàn cho người vận hành.

6. Khóa liên động đáng tin cậy: Khóa liên động cơ học đáng tin cậy được cung cấp giữa công tắc tải và nối đất công tắc nối đất và cửa trước (để phân phối điện cho tủ), ngăn chặn nghiêm ngặt hoạt động sai và tăng cường hơn nữa an toàn vận hành thiết bị.

7. Hiệu suất bịt kín: Sử dụng thiết kế niêm phong động và tĩnh chuyên dụng, đảm bảo độ kín đáng tin cậy. Quy trình niêm phong nghiêm ngặt của Usune đảm bảo tỷ lệ rò rỉ hàng năm thấp hơn nhiều so với tiêu chuẩn ngành, ngăn chặn thiết bị hỏng hóc do rò rỉ khí SF6.

Thông số kỹ thuật chính

Các trường hợp ứng dụng thực tế

Trường hợp 1: Dự án phân phối điện tại khu dân cư đô thị Trung Quốc

Một khu dân cư lớn ở phía đông Trung Quốc bao gồm 30 tòa nhà cao tầng với hơn 2000 hộ gia đình và đỉnh điểm là nhu cầu điện năng 800kW. Ban đầu, các công tắc tải thông thường được sử dụng nhưng thường gặp các vấn đề như kém chất lượng. bịt kín, hoạt động không ổn định, vấp ngã, ảnh hưởng đến nguồn điện sinh hoạt bình thường của cư dân. Sau đó, sau khi so sánh nhiều nhà cung cấp, công ty quản lý tài sản đã chọn Bộ ngắt tải Usune FLN36-12D Sf6 làm nguồn điện cốt lõi thiết bị điều khiển phân phối.

Nghiên cứu điển hình 2: Dự án bảo vệ nguồn điện sân bay lớn Một sân bay quốc tế quan trọng ở miền nam Trung Quốc đã yêu cầu cực kỳ cao về độ ổn định và an ninh cung cấp điện. Không được phép cắt điện trong trường hợp quan trọng các khu vực như nhà ga và phòng điều khiển định vị. Sân bay chọn Usune FLRN36-12D Sf6 Load Cầu dao được lắp đặt trong trạm biến áp, chịu trách nhiệm điều khiển và bảo vệ các đường dây trong tình huống quan trọng các khu vực.

Cam kết thương hiệu

Là nhà sản xuất thiết bị điện cao thế chuyên nghiệp tại Trung Quốc, Usune cam kết cung cấp toàn cầu người dùng với các sản phẩm Công tắc ngắt tải Sf6 chất lượng cao, đáng tin cậy và an toàn. Nhà máy của chúng tôi tự hào có sản xuất tiên tiến thiết bị và hệ thống quản lý chất lượng nghiêm ngặt. Từ thu mua nguyên liệu thô đến phân phối sản phẩm, mỗi bước đều trải qua quá trình kiểm tra nghiêm ngặt để đảm bảo chất lượng sản phẩm. Là nhà cung cấp đáng tin cậy, chúng tôi không chỉ cung cấp hiệu suất cao sản phẩm mà còn tư vấn toàn diện trước khi bán hàng, lắp đặt tại chỗ, vận hành và hậu mãi dịch vụ bảo trì, loại bỏ mọi mối lo ngại mà người dùng có thể gặp phải trong quá trình vận hành.
