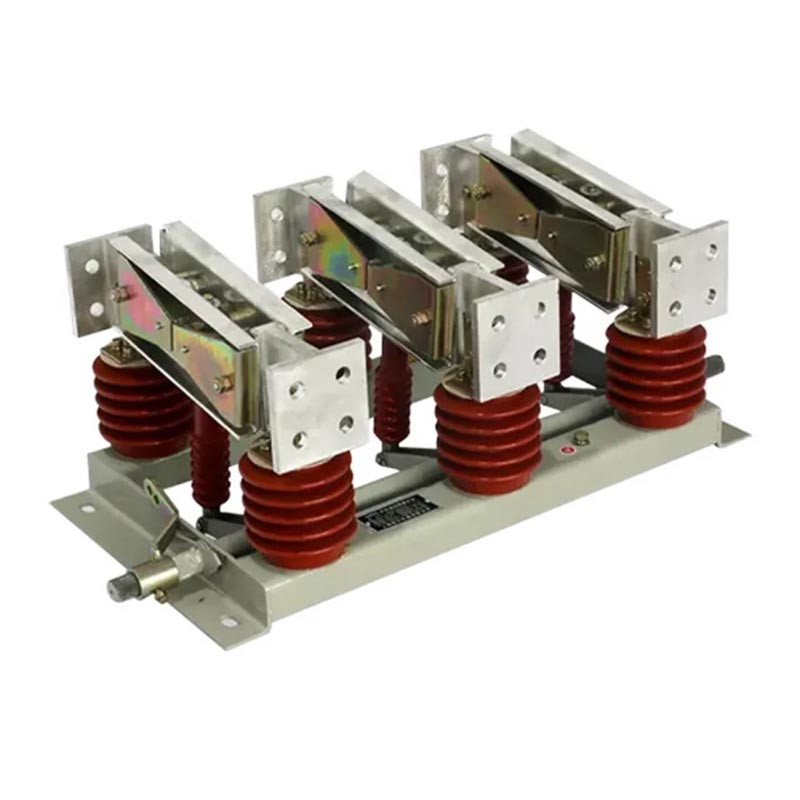

Công tắc cách ly loại trong nhà dòng GN là thiết bị chuyển mạch không tải được thiết kế dành riêng cho hệ thống trong nhà hệ thống điện áp cao. Nó đạt được sự ngắt kết nối nguồn vật lý bằng cách cung cấp một khoảng cách ly có thể nhìn thấy được, khiến nó trở thành một thiết bị cần thiết để bảo trì an toàn các thiết bị và hệ thống điện.
1. Thiết kế mô-đun: Bao gồm ba khối đơn cực độc lập, có thể kết hợp linh hoạt thành khối ba cực cấu trúc tích hợp, thích ứng với các tình huống cài đặt khác nhau.
2. Hệ thống dẫn điện cao: Sử dụng các điểm tiếp xúc bằng hợp kim đồng có độ bền cao, mang lại độ dẫn điện tuyệt vời và ổn định nhiệt, có khả năng chịu được hoạt động lâu dài với dòng điện lên tới 10.000A.
3. Hiệu suất cách nhiệt đáng tin cậy: Được trang bị chất cách điện chống ô nhiễm chất lượng cao, phù hợp với Loại III và Môi trường ô nhiễm IV.
4. Công tắc nối đất tùy chọn: Một số kiểu máy tích hợp công tắc nối đất, đạt được cách ly nối đất an toàn mạch và tăng cường an toàn vận hành.
| Mã số | Nghĩa |
| G | Ngắt kết nối |
| N | Loại trong nhà |
| □ | Số sê-ri thiết kế |
| 20 | Điện áp định mức (20kV) |
| D | Với công tắc nối đất |
| W | Loại chống ô nhiễm |
| 8000 | Dòng điện định mức (8000A) |
| 80 | Dòng điện chịu được thời gian ngắn định mức (80kA) |
Là nhà cung cấp chuyên nghiệp các thiết bị điện cao thế, Usune tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia và công nghiệp Tiêu chuẩn đảm bảo chất lượng, an toàn sản phẩm:
- GB 1985-2014 "Công tắc ngắt AC điện áp cao và công tắc nối đất"
- GB/T 11022-2011 “Yêu cầu kỹ thuật chung đối với tiêu chuẩn thiết bị đóng cắt, điều khiển cao áp”
- DL/T 486-2010 “Điều kiện đặt hàng kỹ thuật đối với dao cắt AC và dao nối đất cao áp”
- DL/T 593-2006 “Yêu cầu kỹ thuật đối với thiết bị đóng cắt, điều khiển cao áp”
- Định mức điện áp: 12kV, 20kV, 35kV
- Dòng điện định mức: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Dòng điện chịu được trong thời gian ngắn định mức: Tối đa 80kA
- Theo chức năng: Không nối đất, nối đất đơn, xuyên tường
- Theo phương thức vận hành: Bằng tay, bằng điện (Tùy chọn)
Công tắc cách ly loại trong nhà phù hợp với môi trường công nghiệp khắc nghiệt và có khả năng thích ứng rộng:
1. Nhiệt độ môi trường: -50oC ~ +50oC
2. Độ cao: 2000m (Độ cao ≥2500m có thể được tùy chỉnh để tăng cường khả năng thích ứng)
3. Áp suất gió: 700Pa (tương đương tốc độ gió 34m/s)
4. Cường độ địa chấn: 8
5. Độ dày đóng băng: 20mm
6. Mức độ ô nhiễm: Loại III, IV
7. Môi trường lắp đặt: Không có nguy cơ cháy nổ, không bị ăn mòn hóa học và không bị rung lắc nghiêm trọng
Trường hợp: Một nhà máy thép lớn ở miền Đông Trung Quốc cần trang bị hệ thống ổ cắm máy phát điện 20kV cách ly dòng điện cao thiết bị. Môi trường nhà máy khắc nghiệt (bụi cao, ô nhiễm loại IV) và yêu cầu dòng điện cao (8000A), đặt ra những yêu cầu khắt khe về độ tin cậy của thiết bị. Cuối cùng nhà máy đã chọn Usune Công tắc ngắt kết nối GN□-20DW/8000-80. Lý do cốt lõi là thiết kế chống ô nhiễm, khả năng thích ứng với Loại IV môi trường ô nhiễm, dòng điện định mức 8000A phù hợp với tải đầu ra của máy phát điện và công tắc nối đất tích hợp đảm bảo an toàn bảo trì. Kể từ khi đưa vào vận hành năm 2023, thiết bị đã hoạt động ổn định được hơn 2 năm, cung cấp sự cách ly đáng tin cậy trong quá trình bảo trì hàng tháng, loại bỏ nguy cơ bị điện giật. các chất cách điện chống ô nhiễm không có dấu hiệu lão hóa hoặc phóng điện rõ ràng, giảm đáng kể việc bảo trì tần số và chi phí, chứng minh rằng công tắc ngắt kết nối dòng Usune GN là sự lựa chọn lý tưởng cho công việc nặng nhọc hệ thống điện công nghiệp.
A1: Công tắc ngắt kết nối là thiết bị chuyển mạch không tải, không có khả năng dập hồ quang; nó chỉ được sử dụng để cách ly mạch điện sau khi cầu dao ngắt tải. Một công tắc tải có thể ngắt kết nối một tải nhất định hiện tại. Công tắc ngắt kết nối dòng GN cung cấp khe cách ly có thể nhìn thấy được, đảm bảo an toàn tuyệt đối trong quá trình sử dụng. bảo trì.
Đ2: Có. Mô hình tiêu chuẩn phù hợp với độ cao 2000m. Đối với độ cao ≥2500m, Usune có thể tăng cường khả năng cách nhiệt và hiệu suất cơ học theo nhu cầu của người sử dụng để đảm bảo thiết bị hoạt động ổn định.
A3: Bảo trì thường xuyên bao gồm: (1) Kiểm tra chất cách điện xem có vết nứt và dấu phóng điện không; (2) Kiểm tra áp lực tiếp xúc và nhiệt độ (≤70oC ở dòng điện định mức); (3) Kiểm tra tính toàn vẹn của dao nối đất và thiết bị khóa liên động; (4) Thường xuyên bôi trơn cơ cấu vận hành. Bảo trì thích hợp có thể đảm bảo tuổi thọ sử dụng từ 20-30 năm.
Công tắc cách ly loại trong nhà dòng Usune GN kết hợp công nghệ tiên tiến, hiệu suất đáng tin cậy và phạm vi rộng khả năng thích ứng, khiến nó trở thành sản phẩm được ưa chuộng cho các nhà máy điện lớn, nhà máy thép và hệ thống điện công nghiệp. Như một nhà sản xuất hàng đầu trong ngành điện cao thế của Trung Quốc, Chiết Giang Usune Electric Co., Ltd., dựa vào Đội ngũ R&D chuyên nghiệp, hệ thống kiểm soát chất lượng nghiêm ngặt và kinh nghiệm dự án phong phú, cung cấp cho người dùng sản phẩm chất lượng cao và các giải pháp tùy chỉnh. Dù cho các dự án mới hay nâng cấp thiết bị, nó có thể mang lại sự an toàn, bảo vệ cách ly nguồn điện ổn định và hiệu quả.
