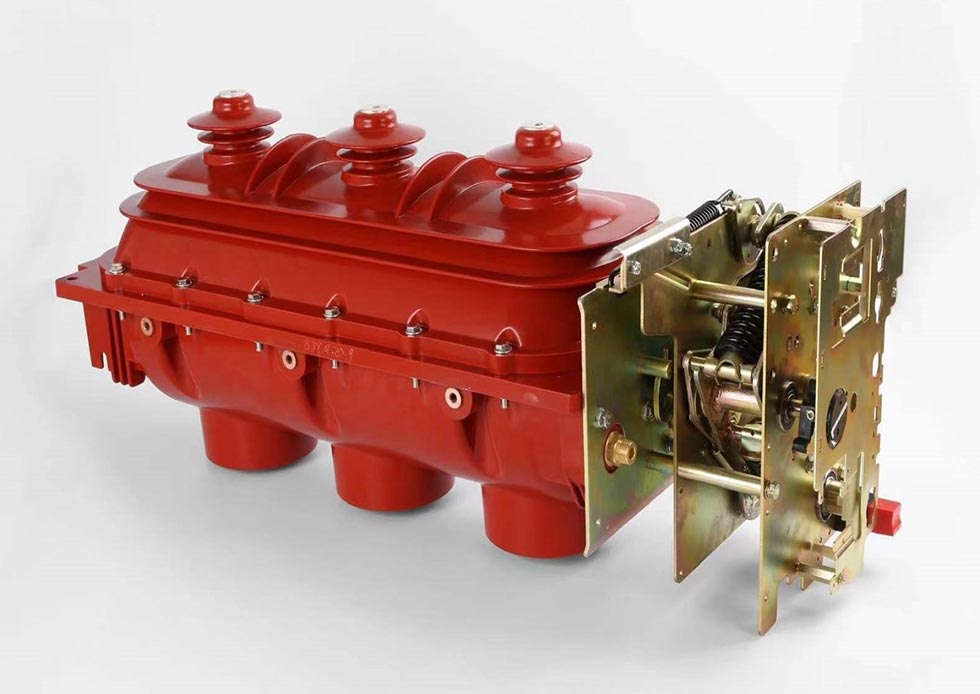

Công tắc tải Sf6 trong nhà

Công tắc tải trong nhà Usune Sf6 là thế hệ thiết bị chuyển mạch cao áp mới được thiết kế dành riêng cho trong nhà các kịch bản phân phối điện Được phát triển bởi đội ngũ R&D chuyên nghiệp của Usune, nó đã trải qua quá trình loại bỏ toàn diện thử nghiệm và hiệu suất của nó tuân thủ các tiêu chuẩn GB3804, GB16926, IEC60265 và IEC60420.

Là nhà sản xuất thiết bị điện cao áp chuyên nghiệp, Usune có các nhà máy sản xuất được tiêu chuẩn hóa ở Trung Quốc, được trang bị thiết bị sản xuất tiên tiến và quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mọi sản phẩm đáp ứng tiêu chuẩn. Sản phẩm sử dụng khí SF6 làm môi trường cách nhiệt và dập hồ quang, mang lại những ưu điểm như như cường độ cách điện cao, dập tắt hồ quang hiệu quả, cấu trúc nhỏ gọn và tuổi thọ dài, hiệu quả giải quyết các điểm yếu về độ ổn định kém và chi phí bảo trì cao của các công tắc tải truyền thống.

Thông số kỹ thuật cốt lõi

1. Hệ thống áp dụng: AC 3 pha 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Môi trường dập tắt hồ quang: Khí SF6 (trơ, không độc hại, độ âm điện cao, hiệu suất cao ở mức mili giây dập tắt hồ quang)
3. Cơ chế vận hành: Cơ chế vận hành bằng lò xo (lưu trữ năng lượng thủ công tiêu chuẩn, mở điện tùy chọn và đóng để điều khiển từ xa)
4. Trạng thái làm việc: Buồng dập hồ quang ba vị trí: "Đóng-Mở-Mặt đất"
5. Hiệu suất bịt kín: Thiết kế niêm phong động và tĩnh chuyên dụng, được trang bị đồng hồ đo áp suất theo thời gian thực giám sát

Phạm vi ứng dụng

Công tắc tải SF6 trong nhà được sử dụng rộng rãi trong các tình huống phân phối điện trong nhà như công nghiệp và khai thác mỏ doanh nghiệp, nhà cao tầng, khu dân cư đô thị, trạm biến áp, trung tâm mua sắm lớn, sân bay, tàu điện ngầm và bệnh viện chuyển mạch tải, mạch điều khiển và bảo vệ, máy biến áp phân phối; khi nào được trang bị đầu nối cáp phía trước có thể chạm vào ở ổ cắm, chúng đặc biệt thích hợp cho nhánh cáp (kết nối) hộp.

Thông số kỹ thuật chính

Đặc điểm kết cấu và ưu điểm an toàn

1. Cấu trúc cách nhiệt và dập hồ quang vượt trội

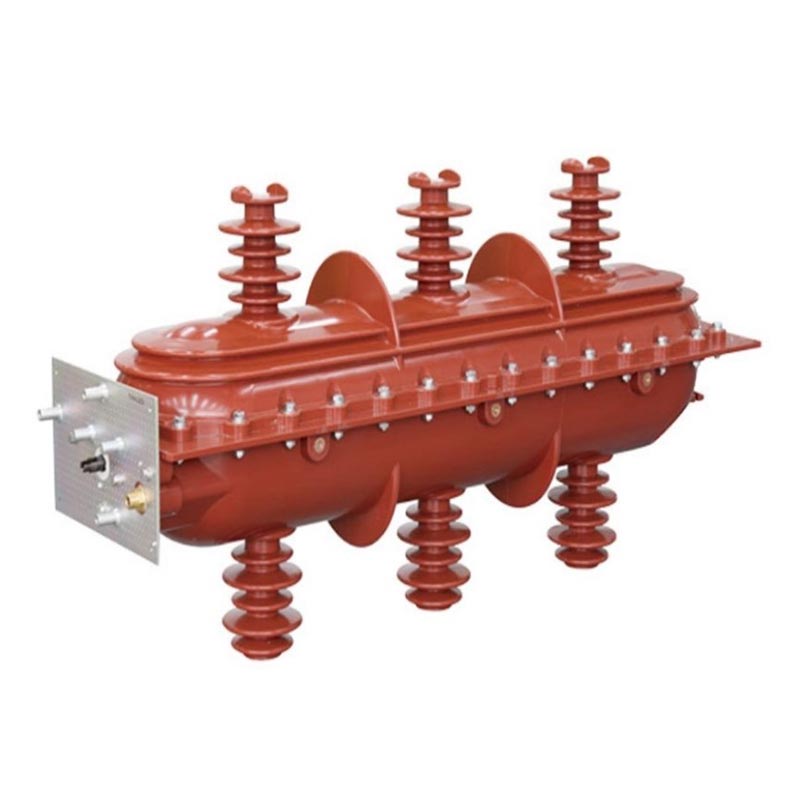

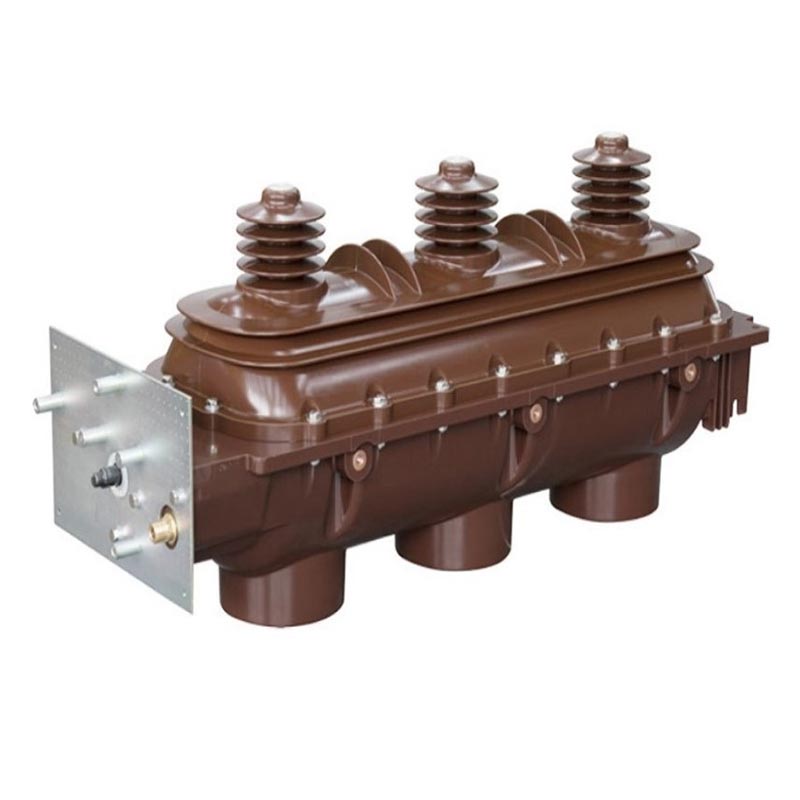

Lớp vỏ trên và dưới được đúc bằng nhựa epoxy, tạo thành một khoang bên trong kín, chứa đầy khí. cách ly hiệu quả với môi trường bên ngoài. Buồng dập hồ quang ba vị trí đóng hoàn toàn, các hoạt động mở và nối đất từng bước thông qua việc xoay một tiếp điểm chuyển động chung, đảm bảo rõ ràng trạng thái và hoạt động đáng tin cậy. Khí SF6 có độ bền điện môi cao và hiệu suất dập hồ quang tuyệt vời, nhanh chóng dập tắt hồ quang được tạo ra trong quá trình chuyển mạch.

2. Giám sát áp suất và niêm phong đáng tin cậy

Công tắc tải SF6 trong nhà sử dụng thiết kế bịt kín động và tĩnh chuyên dụng, mang lại khả năng bịt kín tuyệt vời hiệu suất và ngăn chặn rò rỉ khí SF6. Đồng hồ đo áp suất được đặt nổi bật trên hộp cơ khí để theo dõi áp suất khí theo thời gian thực, tạo điều kiện cho người vận hành phát hiện kịp thời các mối nguy hiểm tiềm ẩn.

3. Khóa liên động an toàn toàn diện

Khóa liên động cơ học đáng tin cậy được lắp đặt giữa công tắc tải và công tắc nối đất và giữa công tắc nối đất và cửa trước (để phân phối điện kiểu tủ), ngăn ngừa hoạt động sai và đảm bảo an toàn của con người và thiết bị. Một vỏ bảo vệ cân bằng được trang bị ở đầu ổ cắm để tăng cường hiệu suất cách nhiệt.

4. Vận hành linh hoạt và thiết kế tiết kiệm không gian

Cấu hình tiêu chuẩn bao gồm cơ cấu vận hành lò xo thủ công; tùy chọn đóng mở điện cho phép điều khiển từ xa. Cấu trúc nhỏ gọn và dấu chân nhỏ của nó làm cho nó phù hợp với các tòa nhà cao tầng, nhỏ trạm biến áp và các ứng dụng khác có không gian lắp đặt hạn chế.

Điều kiện sử dụng

1. Điều kiện hoạt động bình thường

- Nhiệt độ môi trường: -25oC～+40oC
- Độ cao: Không quá 2000m
- Độ ẩm: Độ ẩm tương đối trung bình ngày <95%, trung bình tháng <90%; áp suất hơi trung bình hàng ngày 2,2kPa, trung bình hàng tháng 1,8kPa

2. Điều kiện hoạt động đặc biệt

Theo tiêu chuẩn GB/T11022-1999, Công tắc tải trong nhà Sf6 phải hoạt động trong điều kiện bình thường. Nếu điều kiện hoạt động không được đáp ứng (ví dụ: độ cao vượt quá 2000m, nhiệt độ và độ ẩm quá cao, v.v.), vui lòng tham khảo ý kiến trước với nhà sản xuất để đảm bảo sản phẩm hoạt động bình thường.

Trường hợp ứng dụng trong thế giới thực

Nghiên cứu điển hình: Dự án phân phối điện đô thị Metro của Trung Quốc

Một tuyến tàu điện ngầm quan trọng cần có các công tắc tải điện áp cao trong nhà đáng tin cậy cho hệ thống phân phối điện của trạm, đòi hỏi mức độ cao về an toàn, ổn định và nhỏ gọn của thiết bị. Dự án này đã chọn Usune FLN36-12D mô hình có cấu trúc nhỏ gọn phù hợp với không gian hạn chế của tàu điện ngầm. Niêm phong đáng tin cậy của nó và Hiệu suất dập hồ quang đảm bảo hoạt động ổn định trong môi trường ngầm ẩm ướt. Kể từ khi đưa vào vận hành vào năm 2024, nó không hề gặp thất bại nào và nhận được sự đánh giá cao từ chủ dự án.

Câu hỏi thường gặp

Câu hỏi 1: Tôi nên làm gì nếu đồng hồ đo áp suất khí SF6 trên công tắc hiển thị kết quả bất thường?

A1: Ngừng sử dụng công tắc ngay lập tức để tránh hư hỏng thiết bị hoặc tai nạn an toàn. Đầu tiên, hãy kiểm tra xem có rò rỉ gas không. Nếu không có rò rỉ, đợi nhiệt độ phục hồi và quan sát xem áp suất có trở lại bình thường hay không. Nếu có bị rò rỉ hoặc không thể phục hồi áp suất, hãy liên hệ ngay với nhóm dịch vụ sau bán hàng của Usune. các nhà sản xuất sẽ cử kỹ thuật viên chuyên nghiệp đến xử lý vấn đề.

Câu hỏi 2: Công tắc tải SF6 trong nhà Usune có thể được sử dụng trong môi trường có độ cao trên 2000m không?

A2: Độ cao hoạt động bình thường không vượt quá 2000m. Độ cao cao hơn sẽ ảnh hưởng đến hiệu suất cách nhiệt. Nếu sử dụng trong môi trường có độ cao lớn, hãy tham khảo ý kiến trước của Usune. Là một nhà cung cấp chuyên nghiệp, chúng tôi có thể cung cấp tùy chỉnh giải pháp và điều chỉnh thiết kế cách nhiệt để đảm bảo hoạt động ổn định.

Câu hỏi 3: Sản phẩm cần bảo trì bao lâu một lần và các hạng mục bảo trì cốt lõi là gì?

A3: Trong điều kiện bình thường, nên bảo trì toàn diện 1-2 năm một lần. Các hạng mục cốt lõi bao gồm: (1) Kiểm tra áp suất và độ kín khí SF6; (2) Kiểm tra độ tin cậy của khóa liên động cơ khí; (3) Vệ sinh công tắc và bề mặt hộp cơ khí; (4) Kiểm tra độ chính xác của các chỉ báo vị trí; (5) Kiểm tra cơ chế vận hành và thêm chất bôi trơn khi cần thiết. Để biết chi tiết, vui lòng tham khảo hướng dẫn sử dụng sản phẩm hoặc liên hệ với dịch vụ sau bán hàng. Usune cũng cung cấp đào tạo bảo trì chuyên nghiệp.

Cam kết thương hiệu và dịch vụ hậu mãi

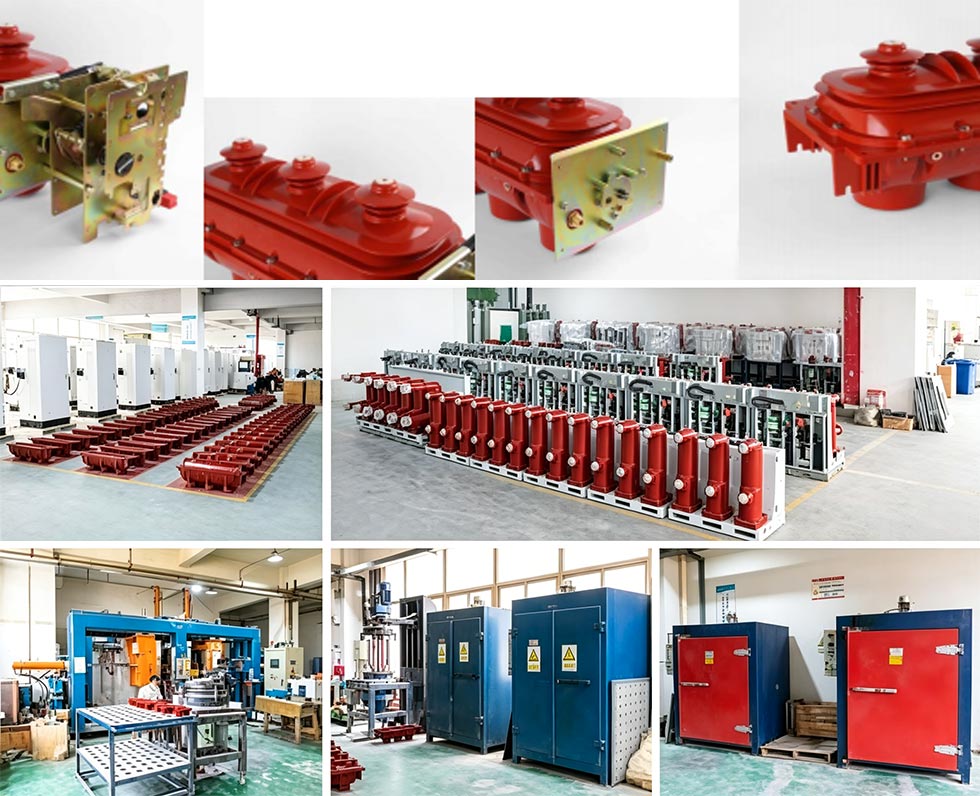

Là nhà sản xuất và cung cấp thiết bị điện cao thế chuyên nghiệp, Usune đã tiêu chuẩn hóa quy trình sản xuất thực vật ở Trung Quốc. Tuân thủ nguyên tắc "Chất lượng là trên hết, an toàn là trên hết", tất cả các sản phẩm đều trải qua chất lượng nghiêm ngặt kiểm tra trước khi rời khỏi nhà máy, đáp ứng các tiêu chuẩn chứng nhận liên quan để đảm bảo thẩm quyền sản phẩm và độ tin cậy.

Chúng tôi cung cấp các dịch vụ hậu mãi toàn diện bao gồm hướng dẫn lắp đặt, vận hành, bảo trì và đào tạo kỹ thuật. Đội ngũ hậu mãi của chúng tôi bao gồm các kỹ thuật viên chuyên nghiệp giàu kinh nghiệm, đáp ứng kịp thời nhu cầu và đưa ra các giải pháp hiệu quả. Chúng tôi luôn đề cao khái niệm cốt lõi là "Mọi thứ để sử dụng an toàn điện" và làm việc với người dùng để tạo ra môi trường phân phối điện an toàn và ổn định.
