Công tắc ngắt tải 24kv 36kv

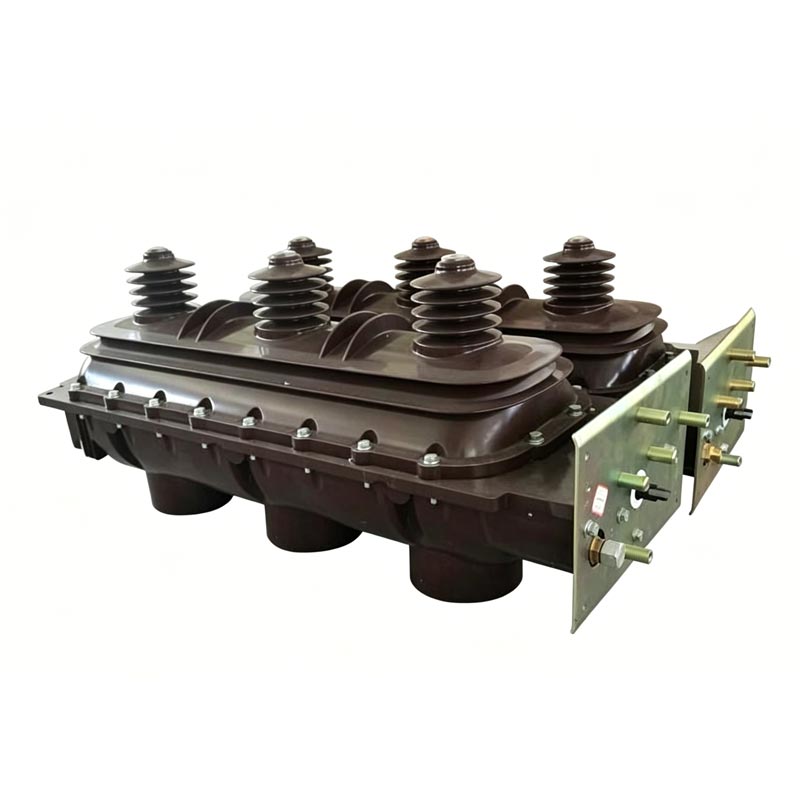

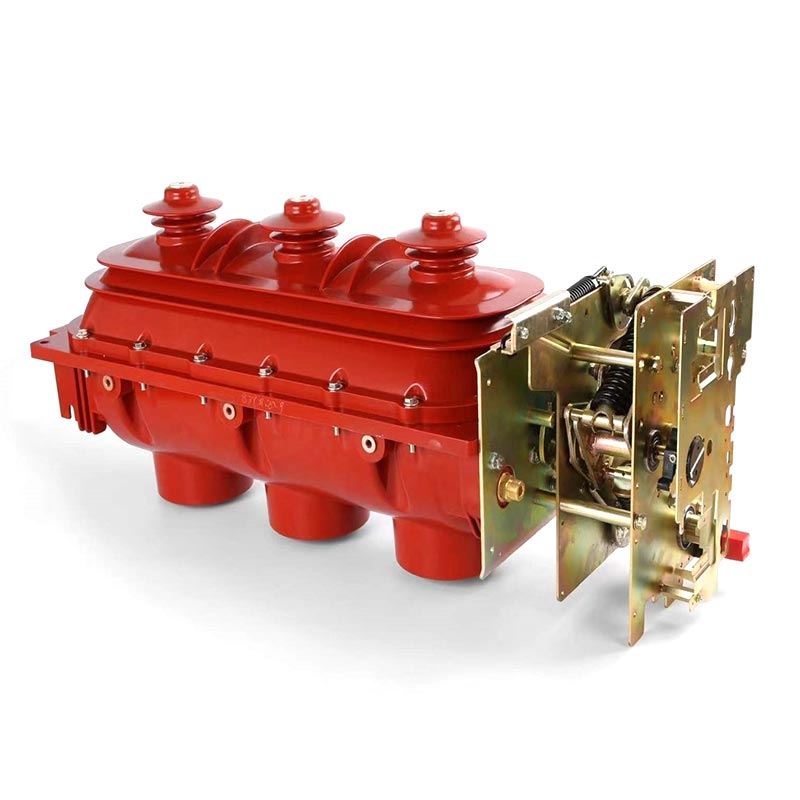

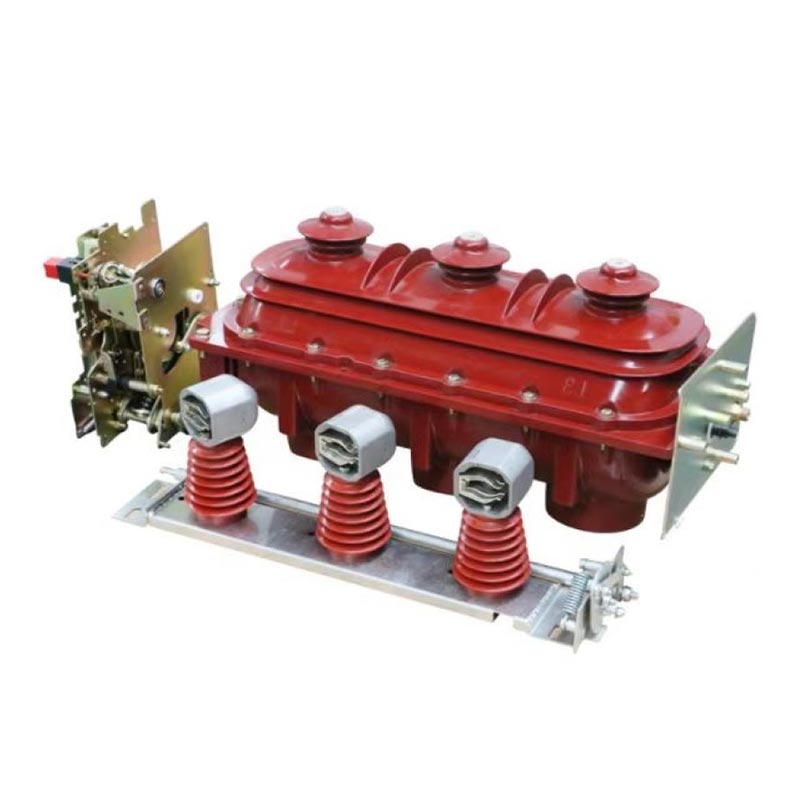

Cầu dao cắt tải 24kV 36kV trong nhà Usune FLN36-24kV 36KV series là thiết bị đóng cắt lõi trung thế được phát triển và sản xuất độc lập bởi Chiết Giang Usune Electric Co., Ltd. Dòng sản phẩm này được thiết kế đặc biệt dành cho các ứng dụng trong nhà, có thể thích ứng với điện áp định mức 24kV và 36kV và phù hợp với vòng AC 50Hz ba pha mạng lưới và hệ thống cung cấp điện hướng tâm kép. Usune, một nhà cung cấp chuyên nghiệp có trụ sở tại Trung Quốc, tích hợp các giải pháp tiên tiến công nghệ và kinh nghiệm thực tế vào từng sản phẩm, đảm bảo các công tắc có thể chịu được dòng tải ổn định và chuyển mạch dòng điện quá tải, cũng như các hoạt động chuyển mạch của đường dây dài không tải, máy biến áp không tải, và các dàn tụ điện.

Ưu điểm cốt lõi của dòng sản phẩm này là tính linh hoạt: khi sử dụng với cầu chì giới hạn dòng điện, nó có thể thay thế mạch điện máy cắt. Công tắc tải xử lý việc chuyển đổi các dòng tải khác nhau, trong khi cầu chì giới hạn dòng điện xử lý phá vỡ dòng điện quá tải và ngắn mạch lớn hơn. Điều này làm giảm chi phí của thiết bị phân phối điện và cải thiện sự an toàn và ổn định của hệ thống cung cấp điện, được công nhận rộng rãi trong ngành.

Tính năng sản phẩm chính

1. Thiết kế kết cấu nâng cao

Áp dụng thiết kế tiếp điểm quay ba vị trí, ngắt đôi, vị trí vận hành của công tắc (đóng, mở, nối đất) được xác định rõ ràng, tránh hoạt động sai một cách hiệu quả và đảm bảo chuyển mạch chính xác và đáng tin cậy; cái thiết kế lắp đặt tổng thể ba pha mang lại sự đồng bộ hóa tốt, ít bộ phận hơn và điều chỉnh và vận hành thuận tiện. cài đặt, giảm đáng kể khó khăn và thời gian cài đặt tại chỗ.

2. Hiệu suất cách nhiệt tuyệt vời

Công tắc được bịt kín bằng vỏ đúc epoxy trên và dưới, bên trong chứa đầy khí SF6 ở áp suất 0,045–0,07 MPa. SF6 khí có đặc tính cách nhiệt và dập tắt hồ quang tuyệt vời, làm kín hoàn toàn mạch chính và mạch nối đất bên trong vỏ, cách ly nó khỏi độ ẩm bên ngoài, bụi và các chất gây ô nhiễm khác. Cái này đảm bảo hiệu suất cách nhiệt ổn định ngay cả trong môi trường khắc nghiệt trong nhà, ngăn ngừa hư hỏng cách nhiệt và đảm bảo vận hành an toàn hệ thống điện.

3. Hiệu suất an toàn cao

An toàn là cốt lõi trong thiết kế sản phẩm của Usune. Trong trường hợp có hồ quang bên trong, cấu trúc phía sau yếu của thân tủ sẽ tự động bị đứt, đồng thời van giảm áp phía trên nóc tủ sẽ tự động vỡ ra. mở, đẩy khí quá áp ra ngoài tủ, ngăn ngừa cháy nổ tủ một cách hiệu quả và bảo vệ sự an toàn của người vận hành tại chỗ và các thiết bị xung quanh. Thiết kế này đã vượt qua nhiều bài kiểm tra an toàn, tuân thủ với các tiêu chuẩn an toàn quốc tế và mang lại sự bảo vệ đáng tin cậy cho hoạt động phân phối điện.

4. Hoạt động linh hoạt và đáng tin cậy

Công tắc ngắt tải 24kV 36kV trong nhà hỗ trợ cả chế độ vận hành bằng tay và bằng điện, có thể lựa chọn theo yêu cầu thực tế của trang web. Nó thuận tiện và đáng tin cậy để vận hành, với cấu trúc cơ khí hợp lý và hiệu suất ổn định, thích ứng với các hoạt động chuyển đổi thường xuyên. Áp dụng thiết kế không cần bảo trì, nó tự hào có thời gian sử dụng lâu dài tuổi thọ sử dụng, với tuổi thọ cơ học lên tới 2000 chu kỳ, giảm chi phí bảo trì và khối lượng công việc tiếp theo.

Thông số kỹ thuật

Điều kiện sử dụng

Để đảm bảo hoạt động ổn định và đáng tin cậy, phải sử dụng Công tắc ngắt tải trong nhà Usune 24kV 36kV trong nhà theo dõi điều kiện (dựa trên kinh nghiệm ứng dụng thực tế ở Trung Quốc và trên toàn cầu):

(a) Độ cao: Không quá 1000 mét;
(b) Nhiệt độ môi trường: Giới hạn trên +40oC, giới hạn dưới -25oC;
(c) Độ ẩm tương đối: Trung bình ngày 95%, trung bình tháng 90%;
(d) Không có khí ăn mòn, khí dễ cháy hoặc ô nhiễm hơi nước đáng kể trong không khí xung quanh;
(e) Không có rung động thường xuyên hoặc nghiêm trọng.

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Trường hợp ứng dụng trong thế giới thực

Nghiên cứu điển hình: Dự án phân phối điện dân dụng đô thị Hàng Châu, Trung Quốc

Một khu dân cư lớn ở Hàng Châu, Trung Quốc, có yêu cầu cao về hiệu quả sử dụng năng lượng, an toàn và ổn định trong phòng phân phối điện trong nhà của nó. Dự án đã lựa chọn 20 thiết bị cắt tải 24kV trong nhà Usune (FLN36-24kV series) để xử lý việc chuyển mạch tải và bảo vệ cho hệ thống cấp điện dân dụng. Là nhà cung cấp được chỉ định đối với dự án này, Usune đã cung cấp hướng dẫn cài đặt tùy chỉnh và dịch vụ hậu mãi. Nhà máy nghiêm ngặt đã kiểm tra từng sản phẩm trước khi xuất xưởng để đảm bảo tuân thủ các yêu cầu kỹ thuật của dự án. Vì nó đưa vào vận hành năm 2023, các công tắc đã hoạt động ổn định, không có lỗi cách điện hay trục trặc gì, hiệu quả đảm bảo cung cấp điện ổn định cho trên 5.000 hộ dân. Nhóm dự án đánh giá cao hiệu quả hoạt động của sản phẩm và các dịch vụ chuyên nghiệp của Usune.

Câu hỏi thường gặp

Câu hỏi 1: Công tắc ngắt tải 24kV 36kV trong nhà Usune có thể được sử dụng một mình để ngắt dòng điện ngắn mạch không?

Trả lời 1: Không. Công tắc tải chủ yếu được sử dụng để chuyển đổi dòng tải và dòng quá tải, cũng như kết nối và ngắt kết nối các đường dây dài không tải, máy biến áp không tải và dãy tụ điện. Họ không thể độc lập ngắt dòng điện ngắn mạch. Để xử lý dòng điện ngắn mạch, công tắc tải có thể được kết hợp với cầu chì hạn chế dòng điện. Cầu chì hạn chế dòng điện xử lý sự gián đoạn của tình trạng quá tải và ngắn mạch lớn hơn dòng điện và sự kết hợp này có thể thay thế các bộ ngắt mạch, mang lại sự bảo vệ toàn diện cho nguồn điện hệ thống. Thiết kế này được Usune tối ưu hóa dựa trên nhiều năm kinh nghiệm trong nghề, cân bằng giữa chi phí và độ an toàn.

Câu 2: Phải làm gì nếu áp suất khí SF6 của công tắc tải quá thấp?

Câu trả lời 2: Khí SF6 trong các công tắc tải 24kV và 36kV trong nhà Usune được bịt kín bên trong vỏ đúc bằng epoxy. tiêu chuẩn áp suất là 0,045–0,07MPa. Áp suất thấp sẽ ảnh hưởng đến hiệu suất cách điện và dập tắt hồ quang của công tắc. Người dùng đầu tiên nên kiểm tra xem có rò rỉ gas không. Nếu phát hiện rò rỉ, hãy liên hệ ngay với nhóm hậu mãi của Usune. Như một nhà sản xuất chuyên nghiệp, Usune cung cấp dịch vụ sửa chữa và phát hiện rò rỉ gas chuyên nghiệp. Sau khi loại bỏ rò rỉ, Khí SF6 cần được bổ sung đến áp suất tiêu chuẩn để đảm bảo công tắc hoạt động bình thường. Nó được khuyến khích để kiểm tra áp suất gas thường xuyên trong quá trình sử dụng hàng ngày.
