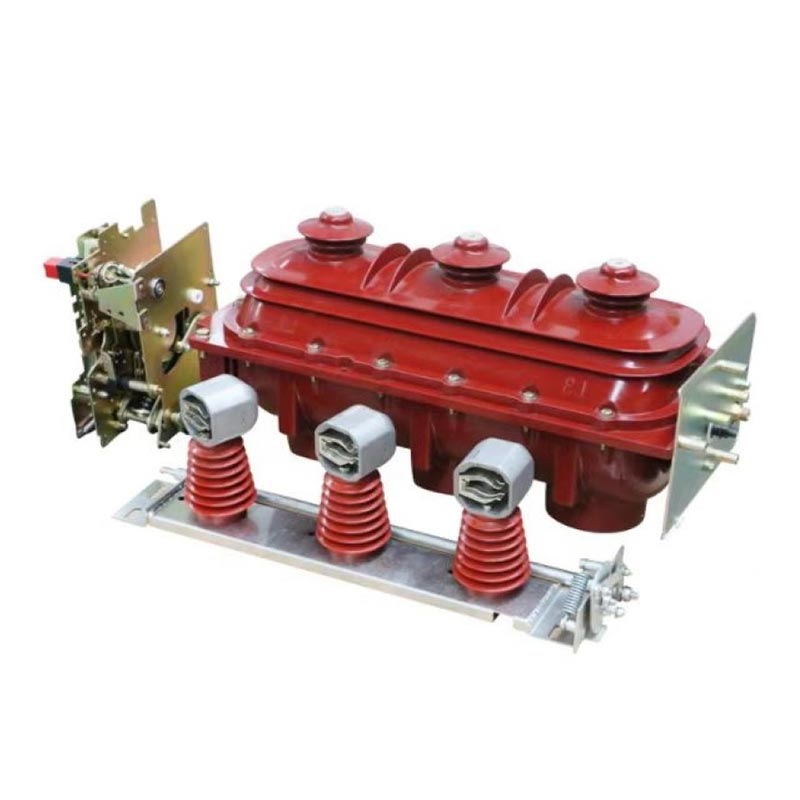

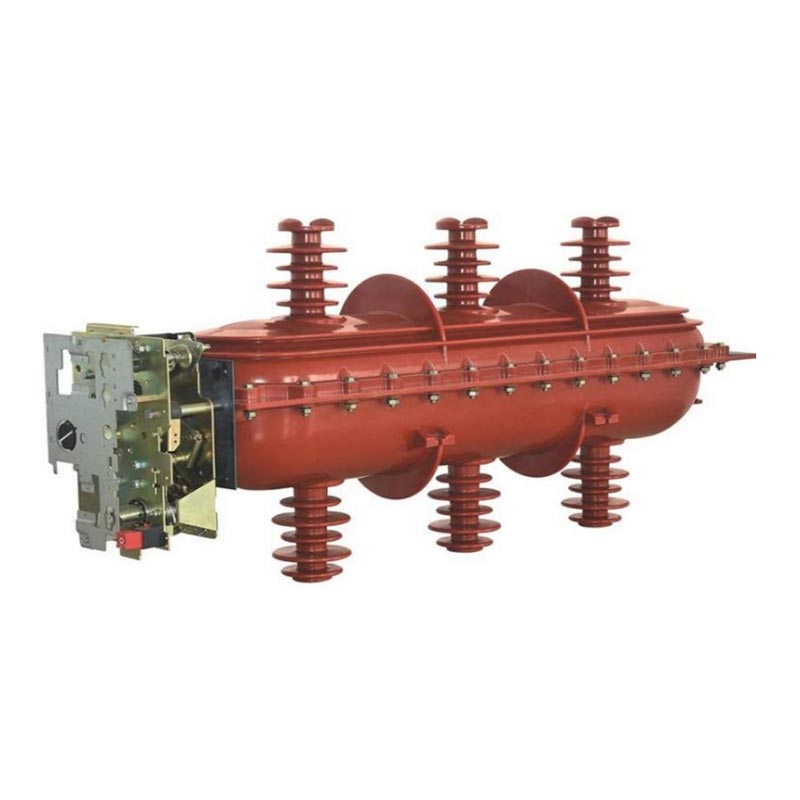

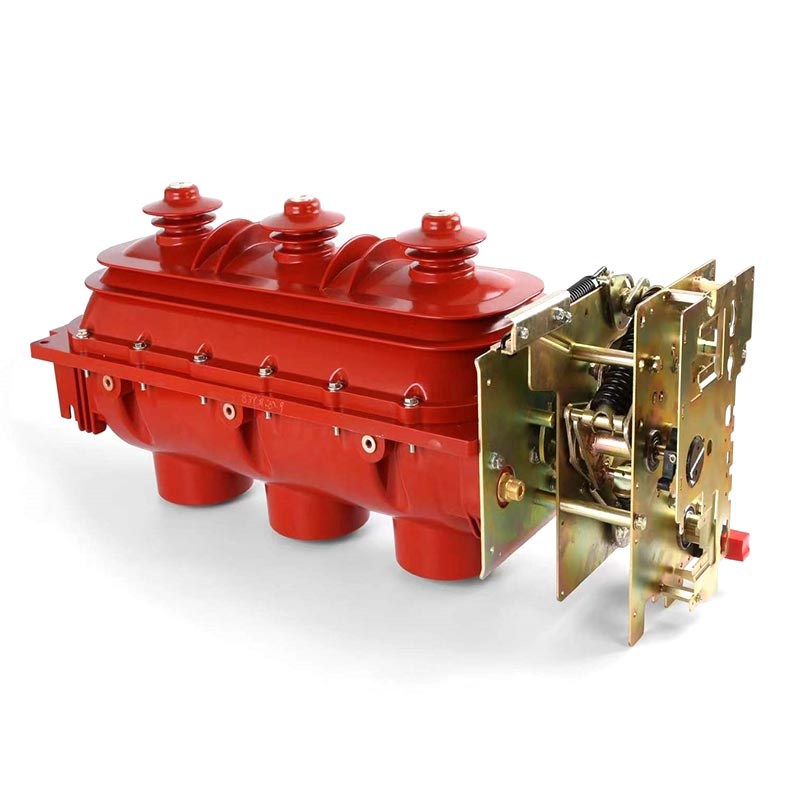

Công tắc ngắt tải trong nhà Usune FLN36-40.5 là thành phần điện cao áp lõi được phát triển độc lập và được sản xuất bởi Chiết Giang Usune Electric. Nó được thiết kế đặc biệt để cung cấp điện an toàn và hiệu quả. nhu cầu phân phối của các kịch bản điện áp định mức 35kV và là thiết bị chủ chốt trong phân phối điện hiện đại hệ thống, đặc biệt thích hợp cho mạng vòng và hệ thống cung cấp điện hướng tâm kép, đóng vai trò quan trọng trong việc đảm bảo truyền tải và phân phối điện ổn định, an toàn. Sản phẩm này có thể bật tắt dòng tải một cách độc lập và dòng điện quá tải, hoặc có thể kết hợp nối tiếp với cầu chì hạn chế dòng điện để thay thế cầu dao. Công tắc tải xử lý việc chuyển đổi các dòng tải khác nhau, trong khi cầu chì giới hạn dòng điện xử lý việc ngắt dòng điện quá tải nặng và dòng điện ngắn mạch, đạt được mức độ bảo vệ đa cấp cho hệ thống điện. của nó cấu trúc nhỏ gọn, lắp đặt dễ dàng và vận hành không cần bảo trì khiến nó trở thành sản phẩm lý tưởng cho lưới điện đô thị nâng cấp và tối ưu hóa phân phối điện công nghiệp.
Công tắc ngắt tải trong nhà sử dụng cấu trúc tiếp điểm chuyển động xoay, ba vị trí, ngắt đôi, được trang bị buồng dập hồ quang ba vị trí (mở-đóng), đảm bảo chuyển đổi trơn tru trong các hoạt động khác nhau điều kiện và cải thiện tính ổn định của hệ thống. Thiết kế lắp đặt ba pha tổng thể mang lại sự đồng bộ hóa tốt, ít thành phần hơn, vận hành và lắp đặt thuận tiện, giảm bớt khó khăn khi xây dựng tại chỗ và bảo trì.
Công tắc sử dụng vỏ đúc nhựa epoxy trên và dưới để lắp ráp kín. Mạch chính và nối đất Hệ thống mạch điện đều được đặt trong vỏ, cách ly hiệu quả với môi trường bên ngoài và ngăn bụi và ăn mòn độ ẩm. Độ bền cách điện cao của các điểm đứt và khoảng cách đường rò lớn, cùng với việc che chắn cân bằng điện áp ở các đầu ra, nâng cao hơn nữa độ tin cậy cách điện và đáp ứng yêu cầu nghiêm ngặt của hệ thống phân phối điện cao áp.
Hiệu suất an toàn tuyệt vời. Trong trường hợp xảy ra lỗi hồ quang bên trong, cấu trúc phía sau yếu của vỏ ngoài sẽ bị vỡ và van giảm áp trên nóc tủ sẽ mở ra, đẩy luồng khí quá áp ra ngoài. bên ngoài tủ, ngăn ngừa hư hỏng thiết bị và các mối nguy hiểm về an toàn cá nhân. Được trang bị khóa liên động năm bằng chứng về cơ bản nó loại bỏ hoạt động sai, đảm bảo an toàn cho người vận hành và thiết bị.
Công tắc ngắt tải trong nhà hỗ trợ cả chế độ vận hành bằng tay và bằng điện, thích ứng linh hoạt với địa điểm yêu cầu, cung cấp sự thuận tiện và độ tin cậy. Nó sử dụng thiết kế không cần bảo trì, với thời gian sử dụng điện và tuổi thọ cơ khí, giảm chi phí bảo trì sau này. Thiết bị đóng cắt được cấu tạo hoàn toàn bằng nhôm-kẽm tấm, có khả năng chống ăn mòn và độ bền cơ học cao, phù hợp với nhiều điều kiện làm việc trong nhà khác nhau.
1. An toàn cách điện cao: Sử dụng thiết kế cách điện cao áp sơ cấp có biên độ cao và IP33 đánh giá bảo vệ, nó nâng cao mức độ an toàn cách nhiệt của khoang vận hành phía trước, hiệu quả bảo vệ sự an toàn cá nhân của người vận hành.
2. Khả năng ứng dụng rộng rãi: Thích hợp cho các kịch bản nhỏ gọn, thu nhỏ và vận hành thường xuyên, được sử dụng rộng rãi trong đô thị lưới điện, phân phối điện công nghiệp và thương mại, kết nối lưới năng lượng mới, đáp ứng nhu cầu đa dạng trong kịch bản khác nhau.
3. Thiết kế tích hợp: Thiết kế công tắc kết hợp nhỏ gọn, tích hợp công tắc cách ly và chức năng nối đất, giảm chiếm dụng không gian thiết bị và tạo điều kiện tích hợp hệ thống phân phối điện.
4. Độ tin cậy cao: Sử dụng công tắc tải SF6 có độ tin cậy cao. Áp suất khí SF6 thấp, vận hành đáng tin cậy và tuổi thọ lưu giữ khí có thể đạt tới 20 năm, loại bỏ nhu cầu bổ sung khí thường xuyên và đảm bảo hoạt động ổn định lâu dài.
| KHÔNG. | Mục | Đơn vị | tham số |
| 1 | Điện áp định mức | kV | 40.5 |
| 2 | Xếp hạng hiện tại | A | 630 |
| 3 | Tần số định mức | Hz | 50/60 |
| 4 | Tần số nguồn chịu được điện áp | kV | 95/110 |
| 5 | Xung sét chịu được điện áp | kV | 185/215 |
| 6 | Dòng điện cắt ngắn hạn định mức (Đỉnh) | kA | 50 |
| 7 | Dòng điện ngắt mạch kín định mức | A | 630 |
| 8 | Dòng tải hoạt động định mức | A | 630 |
| 9 | Dòng chuyển định mức | A | 1000 |
| 10 | Dòng điện chịu được ngắn mạch định mức | kA | 20 |
| 11 | Điện trở mạch chính | μΩ | 85 |
| 12 | Độ bền cơ học | lần | 2000 |
| 13 | Tỷ lệ rò rỉ gas hàng năm | % | .10,1 |
Công tắc ngắt tải trong nhà này sử dụng khí SF6 làm môi trường dập hồ quang, có khả năng dập hồ quang tuyệt vời và hiệu suất cách nhiệt. Khi công tắc ngắt dòng điện, hồ quang sẽ được tạo ra ngay lập tức khi tách các tiếp điểm chuyển động và cố định. Được dẫn động bởi từ trường của nam châm vĩnh cửu, hồ quang chuyển động nhanh và bị kéo dài, đồng thời liên tục bị ion hóa và làm mát bằng khí SF6, cuối cùng bị dập tắt khi có dòng điện vượt qua số 0, đạt được sự gián đoạn dòng điện an toàn và nhanh chóng.
Khoảng cách điểm ngắt đôi mang lại mức độ cách ly và cách điện cao. Sử dụng nam châm vĩnh cửu nguyên lý hồ quang quay, nó có mức tiêu thụ năng lượng vận hành thấp, khả năng dập tắt hồ quang mạnh và mài mòn tiếp xúc tối thiểu, kéo dài tuổi thọ điện của công tắc một cách hiệu quả.
Để đảm bảo sản phẩm hoạt động ổn định, khi lắp đặt và sử dụng phải đáp ứng các điều kiện sau:
1. Độ cao: Không quá 1000 mét (phải nêu rõ yêu cầu đặc biệt khi đặt hàng);
2. Nhiệt độ môi trường: -25oC ～ + 40oC;
3. Độ ẩm tương đối: Trung bình hàng ngày 95%, trung bình hàng tháng 90%;
4. Cường độ địa chấn: Không vượt quá loại B;
5. Không khí xung quanh không bị ô nhiễm nghiêm trọng như bụi, khói, chất ăn mòn hóa học, khí dễ cháy, xăng, và
phun muối.
Là nhà sản xuất thiết bị điện cao thế chuyên nghiệp tại Trung Quốc, Yu Shun Electric cung cấp FLN36-40.5 Công tắc ngắt tải trong nhà cho dự án nâng cấp lưới điện đô thị quy mô lớn ở Đông Trung Quốc. Dự án đã tham gia Các đường dây phân phối 35kV tại 8 khu đô thị, bao gồm các khu dân cư, trung tâm thương mại và khu công nghiệp, với yêu cầu cực kỳ cao về độ ổn định và an toàn cung cấp điện.
Trước khi nâng cấp, thiết bị đóng cắt hiện có có khả năng cách nhiệt kém, bảo trì thường xuyên và độ an toàn thấp, chưa đáp ứng được nhu cầu phát triển lưới điện đô thị. Sau khi lựa chọn sản phẩm này, dự án đã đạt được ba cải tiến lớn: Thứ nhất, thiết kế khóa liên động và dập tắt hồ quang năm bằng chứng giúp giảm hoạt động sai và sự cố hồ quang, nâng cao độ an toàn của hệ thống; thứ hai, thiết kế không cần bảo trì giúp giảm 80% thời gian bảo trì hàng tháng, giảm chi phí vận hành và bảo trì; và thứ ba, cấu trúc nhỏ gọn thích ứng với không gian lắp đặt trong nhà của các trạm biến áp đô thị, tạo điều kiện thuận lợi cho việc tích hợp hệ thống phân phối điện. Sản phẩm chưa từng gặp lỗi nào trong hơn 2 năm hoạt động, đảm bảo cung cấp điện ổn định cho trên 500.000 dân và trên 300 doanh nghiệp, được chủ dự án và bộ phận cung cấp điện địa phương đánh giá cao. Usune Electric, với tư cách là nhà cung cấp, cung cấp các dịch vụ hậu mãi toàn diện bao gồm hướng dẫn lắp đặt tại chỗ và đào tạo kỹ thuật.
A1: Sản phẩm áp dụng thiết kế không cần bảo trì với tuổi thọ cơ và điện dài. khí SF6 tuổi thọ duy trì có thể đạt tới 20 năm. Trong điều kiện sử dụng bình thường, không cần bảo trì thường xuyên; chỉ định kỳ cần kiểm tra vỏ thiết bị, cơ chế vận hành và áp suất khí (nếu cần). Tất cả các sản phẩm Usune trải qua quá trình kiểm tra chất lượng nghiêm ngặt trước khi rời khỏi nhà máy để đảm bảo tuổi thọ và độ tin cậy của sản phẩm.
A2: Điểm khác biệt cốt lõi là công tắc ngắt tải chủ yếu được sử dụng để bật và tắt dòng tải và quá tải dòng điện, trong khi các bộ ngắt mạch truyền thống có thể cắt thêm dòng điện ngắn mạch. Sản phẩm này, kết hợp với cầu chì hạn chế dòng mắc nối tiếp, có thể thay thế cầu dao: công tắc ngắt tải có nhiệm vụ để bật và tắt các dòng tải khác nhau, trong khi cầu chì giới hạn dòng điện xử lý tình trạng quá tải nặng và gián đoạn dòng điện ngắn mạch. Nó phù hợp với mạng vòng 35kV và hệ thống cung cấp điện hướng tâm kép (chẳng hạn như như các chi nhánh lưới điện đô thị, các phòng phân phối công nghiệp và thương mại...), giảm chi phí thiết bị đồng thời đảm bảo an toàn cho hệ thống. Là nhà sản xuất chuyên nghiệp tại Trung Quốc, Yushun Electric có thể cung cấp kỹ thuật chuyên nghiệp hướng dẫn hỗ trợ khách hàng lựa chọn giải pháp phù hợp.
