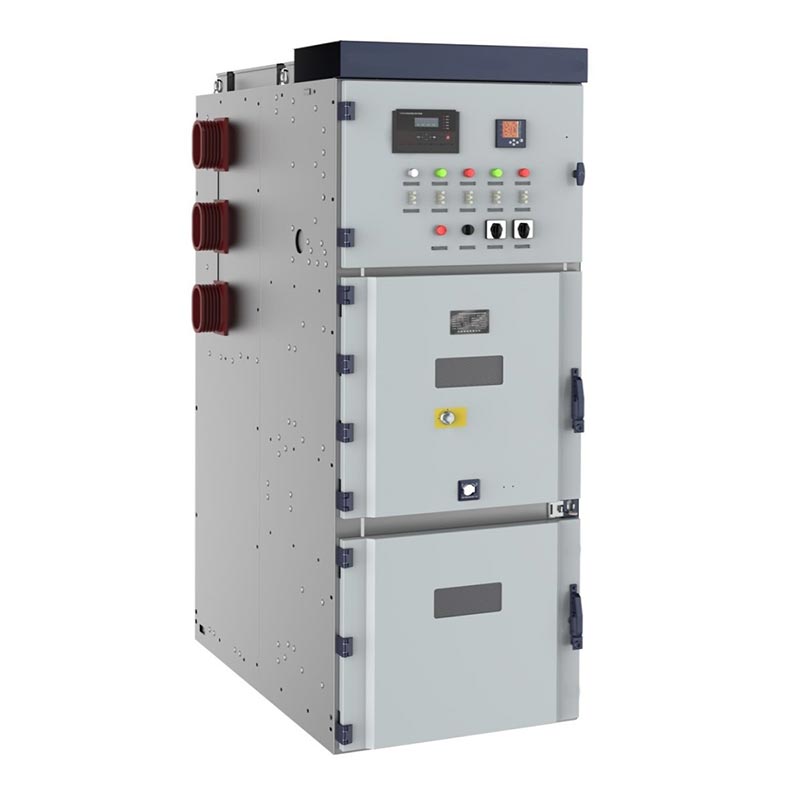

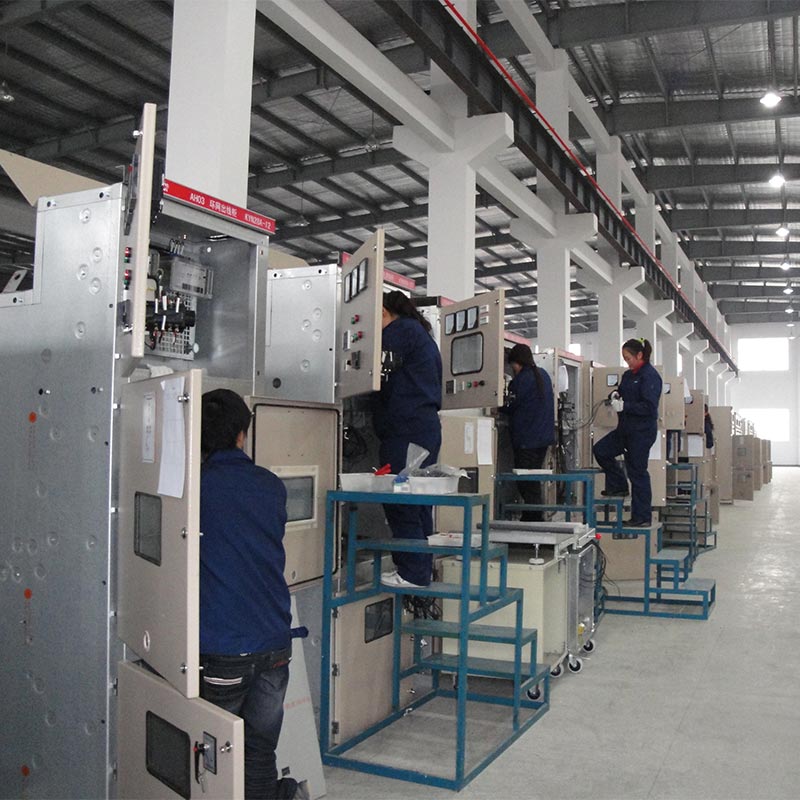

Thiết bị đóng cắt Lv và Mv trung thế 24kv

Thiết bị đóng cắt trung thế Lv và Mv Usune 24kV, KYN28-24 (Z)(GZS1), thuộc dòng AC rút được bọc thép loại thiết bị đóng cắt có vỏ bọc bằng kim loại. Nó phù hợp với hệ thống điện ba pha AC 50Hz và chủ yếu được sử dụng cho quyền lực tiếp nhận, phân phối, điều khiển mạch, bảo vệ và giám sát.

Thiết bị đóng cắt trung thế 24kV Lv, Mv được sử dụng rộng rãi trong các nhà máy điện, trạm biến áp, công nghiệp và khai khoáng doanh nghiệp và các tòa nhà cao tầng để tiếp nhận, phân phối, điều khiển và bảo vệ điện năng. Cốt lõi của Usune cơ sở sản xuất được đặt tại Trung Quốc, khiến nó trở thành nhà sản xuất chuyên nghiệp đáng tin cậy cung cấp chất lượng cao giải pháp phân phối điện trung thế cho người dùng trên toàn thế giới.

Thiết bị chuyển mạch điện áp thấp

Thiết bị đóng cắt trung thế

Thông số kỹ thuật chính

Sản phẩm của chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn sau

1. GB3906-2006 "Thiết bị đóng cắt và điều khiển bọc kim loại AC 3.6-40.5kV"
2. GB/T11022 "Điều kiện kỹ thuật chung cho thiết bị đóng cắt và điều khiển cao áp"
3. IEC62271-200 "Thiết bị đóng cắt bọc kim loại AC có điện áp định mức trên 1kV và dưới 52kV"
4. DL/T404 "Điều kiện kỹ thuật để đặt hàng thiết bị đóng cắt cao áp AC trong nhà"

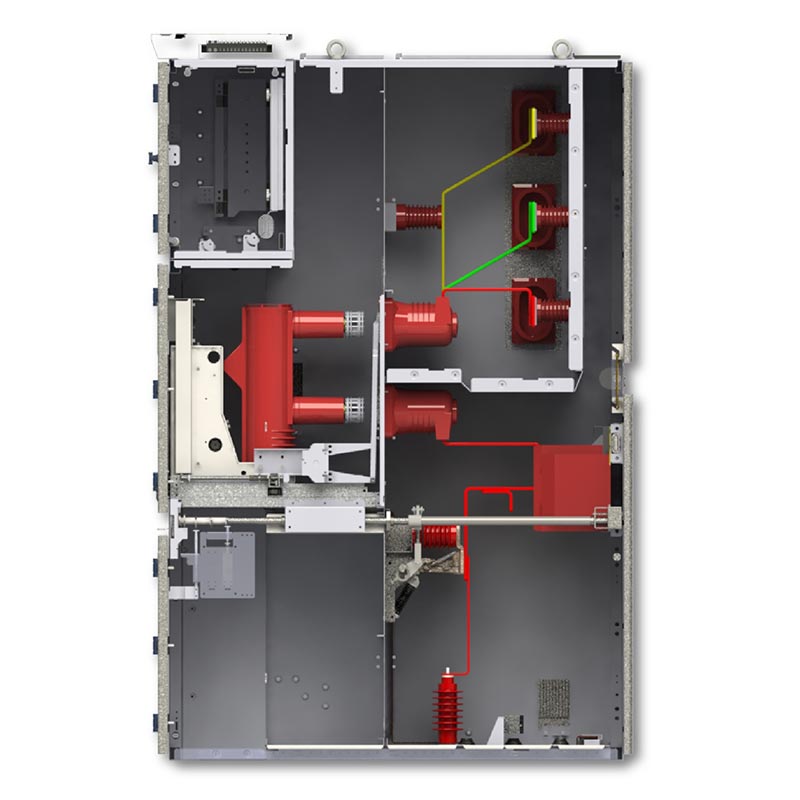

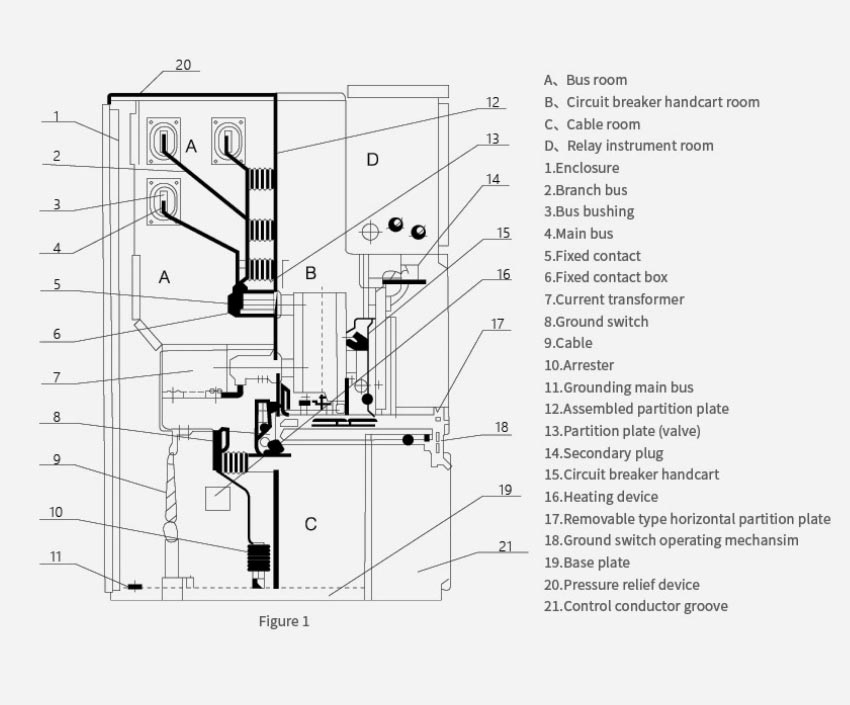

Cấu trúc tủ

Thiết bị đóng cắt trung thế và hạ thế 24kV sử dụng cấu trúc phân vùng hoàn toàn bằng kim loại, với mỗi thiết bị khu vực chức năng được cách ly độc lập, ngăn chặn hiệu quả sự lan rộng của các vòng cung đứt gãy.

1. Ngăn chứa cầu dao: Được trang bị xe đẩy cầu dao chân không có thể tháo rời.
2. Ngăn chứa thanh cái: Chứa các thanh cái chính, các thanh cái nhánh và các thanh cái cách điện.
3. Ngăn chứa cáp: Lắp đặt máy biến dòng, máy biến điện áp, công tắc nối đất và đầu cuối cáp.
4. Ngăn chứa thiết bị điều khiển: Được trang bị rơle, thiết bị bảo vệ, dụng cụ, hệ thống dây điện thứ cấp và kiểm soát tấm.
5. Kênh giảm áp: Có thiết bị giảm hồ quang trên đỉnh tủ để tăng cường an toàn khi xảy ra sự cố.

Tính năng cốt lõi

1. Các ngăn độc lập hoàn toàn bằng kim loại để ngăn chặn sự lan rộng và giao thoa lẫn nhau của các vòng cung sự cố.

2. Khóa liên động năm bằng cơ học toàn diện:
- Ngăn cản việc đẩy hoặc kéo xe đẩy cầu dao khi có tải.
- Ngăn chặn việc đóng cầu dao khi đóng công tắc nối đất.
- Ngăn chặn việc vô tình đóng công tắc nối đất khi đang cấp điện.
- Ngăn chặn việc vô tình xâm nhập vào các ngăn có điện.
- Ngăn chặn hoạt động sai của công tắc cách ly.

3. Xe đẩy có thể tháo rời gắn ở giữa để vận hành và bảo trì phía trước, tạo điều kiện thuận lợi cho việc sửa chữa.

4. Mức độ cách nhiệt cao, cấu trúc nhỏ gọn và khả năng chống lỗi mạnh.

5. Tuân thủ các tiêu chuẩn trong nước và quốc tế, thích ứng với các phương án phân phối điện khác nhau

Các trường hợp ứng dụng thực tế

Trường hợp 1: Trạm biến áp thành phố ở miền Đông Trung Quốc

1. Bối cảnh dự án

Trạm biến áp đô thị 110kV cần nâng cấp mạng lưới phân phối điện thứ cấp để đáp ứng nhu cầu phát triển đô thị nhu cầu điện năng và nâng cao độ tin cậy cung cấp điện.

2. Giải pháp

36 thiết bị đóng cắt trung thế Usune 24kV Lv và Mv được triển khai cho hệ thống phân phối điện 24kV.

3. Kết quả

- Thiết kế nhỏ gọn của thiết bị đóng cắt giúp tiết kiệm 30% diện tích sàn trạm biến áp.
- Hệ thống khóa liên động 5 ngăn vận hành không xảy ra tai nạn vận hành nào trong suốt 3 năm vận hành.
- Công nghệ ngắt mạch chân không đáng tin cậy giúp giảm hơn 80% thời gian ngừng hoạt động, cải thiện đáng kể chất lượng cung cấp điện cho 200.000 dân.

Trường hợp 2: Một nhà máy hóa dầu lớn ở Trung Á

1. Bối cảnh dự án

Một tổ hợp hóa dầu hiện đại đòi hỏi một hệ thống phân phối điện trung áp có độ tin cậy cao để đảm bảo vận hành liên tục các thiết bị sản xuất quan trọng.

2. Giải pháp

Cung cấp 58 thiết bị đóng cắt Usune 24kV, được thiết kế đặc biệt cho môi trường công nghiệp khắc nghiệt và được cải tiến với chống bụi và ăn mòn.

3. Kết quả

- Chịu được môi trường khắc nghiệt tại chỗ (bụi cao, khói hóa chất), thể hiện sự ổn định hiệu suất.
- Khả năng ngắt kết nối sự cố nhanh (< 60ms) bảo vệ máy nén và lò phản ứng đắt tiền khỏi bị hư hỏng trong thời gian ngắn mạch.
- Thiết kế bảo trì gắn phía trước giúp giảm 50% thời gian dừng bảo trì, đảm bảo tính liên tục trong sản xuất.

Kích thước bên ngoài của sản phẩm

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Dải điện áp áp dụng của Thiết bị đóng cắt Lv và Mv trung thế 24kV này là bao nhiêu?

A1: Sản phẩm phù hợp với hệ thống điện ba pha AC 50/60Hz 3,6～12kV, 24kV, đáp ứng nhu cầu của hầu hết mọi người. kịch bản phân phối điện trung áp.

Câu 2: Thiết bị có hỗ trợ bảo trì, sửa chữa tận nơi không?

Đ2: Có. Sản phẩm áp dụng thiết kế vận hành phía trước, bảo trì phía trước; xe đẩy cầu dao có thể được di chuyển để bảo trì, thay thế nhanh chóng mà không ảnh hưởng đến hoạt động của các mạch khác.

Câu 3: Là nhà cung cấp chuyên nghiệp, nhà máy của bạn có cung cấp các giải pháp tùy chỉnh không?

Đ3: Có. Usune có thể tùy chỉnh dòng điện định mức, dòng điện ngắn mạch, kích thước tủ, cấu hình bảo vệ, v.v., theo yêu cầu của dự án để thích ứng với các điều kiện vận hành và yêu cầu hệ thống khác nhau.
