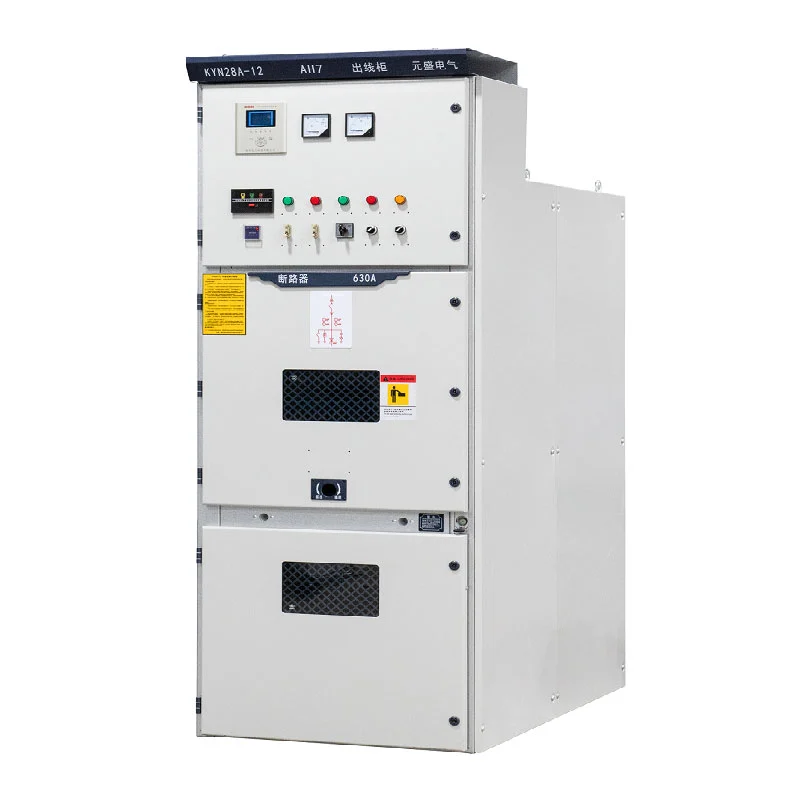

Đối với các nhà thầu EPC, nhà phân phối điện, trạm biến áp, nhà máy công nghiệp và các dự án cơ sở hạ tầng, Kyn28 Thiết bị đóng cắt trung thế cung cấp một nền tảng có thể cấu hình để xây dựng hệ thống phân phối trung thế trong nhà hoàn chỉnh hệ thống.
Usune hoạt động với hệ thống quản lý ISO 9001, ISO 14001 và ISO 45001. Sản phẩm được sản xuất theo tiêu chuẩn IEC và GB hiện hành, có chứng nhận CE dành cho các thị trường liên quan.
Việc lựa chọn thiết bị đóng cắt trung thế bắt đầu từ hệ thống điện chứ không phải từ chính tủ điện. Trước khi đặt một đơn đặt hàng, các kỹ sư thường cần xác nhận điện áp hệ thống, tần số hoạt động, dòng tải tối đa, mức độ ngắn mạch, số lượng bộ cấp nguồn, yêu cầu bảo vệ, bố trí cáp và môi trường lắp đặt.
Các thông số này xác định cấu hình tủ và các bộ phận điện thích hợp. Usune có thể xem lại chiếu thông tin về điện và đề xuất cấu hình phù hợp thay vì áp dụng thông số kỹ thuật tương tự cho mọi dự án.
Phương pháp lựa chọn theo dự án này đặc biệt quan trọng đối với các trạm biến áp, nhà máy sản xuất, hệ thống điện cơ sở hạ tầng và các cơ sở khác nơi một số mạch trung thế hoạt động cùng nhau.
Cấu hình Thiết bị đóng cắt trung thế Kyn28 tiêu chuẩn hỗ trợ các hệ thống trung thế từ 3,6kV đến 12kV, với xếp hạng hiện tại từ 630A đến 3150A.
Hiệu suất ngắn mạch có sẵn ở nhiều cấp độ, bao gồm các cấu hình 25kA, 31,5kA, 40kA và 50kA. các nên lựa chọn đánh giá phù hợp theo dòng điện sự cố được tính toán của mạng điện thay vì hơn là chỉ đơn giản theo tải hoạt động bình thường.
Đối với mua sắm dự án, phải phù hợp với dòng điện định mức và công suất ngắn mạch với thượng nguồn và hạ nguồn thiết bị điện là cần thiết để duy trì hiệu suất hệ thống phối hợp.
Một hệ thống phân phối trung thế hoàn chỉnh thường có nhiều loại tủ. Nguồn điện đến, tất cả các bộ cấp nguồn ra, máy biến áp, mạch đo sáng, đo điện áp và kết nối thanh cái đều có thể yêu cầu chức năng khác nhau.
Usune có thể cấu hình dòng thiết bị đóng cắt theo các yêu cầu về mạch điện này. Sự sắp xếp kết quả có thể bao gồm các chức năng đến, đi, PT, đo sáng, phân đoạn bus và cách ly trong một hệ thống phối hợp hệ thống phân phối điện.
Điều này làm cho thiết bị phù hợp với các dự án mà thiết bị đóng cắt cần phải tương ứng trực tiếp với yêu cầu đã được phê duyệt. sơ đồ đường đơn.
Bảo vệ trung thế cần được xem xét ở cấp độ hệ thống. Các thiết bị đóng cắt, cầu dao, rơle bảo vệ, máy biến áp, cáp và thiết bị bảo vệ thượng nguồn cần phối hợp với nhau để bảo vệ công trình triết học.
Thiết bị đóng cắt trung thế Kyn28 có thể được tích hợp với các bộ phận bảo vệ và điều khiển cần thiết theo đến đặc điểm kỹ thuật của dự án. Bộ ngắt mạch chân không cung cấp chức năng chuyển mạch chính, trong khi hệ thống bảo vệ và điều khiển liên quan có thể được cấu hình theo thiết kế điện.
Đối với các dự án EPC, Usune có thể điều phối cấu hình tủ phù hợp với yêu cầu bảo vệ của khách hàng và tài liệu kỹ thuật.

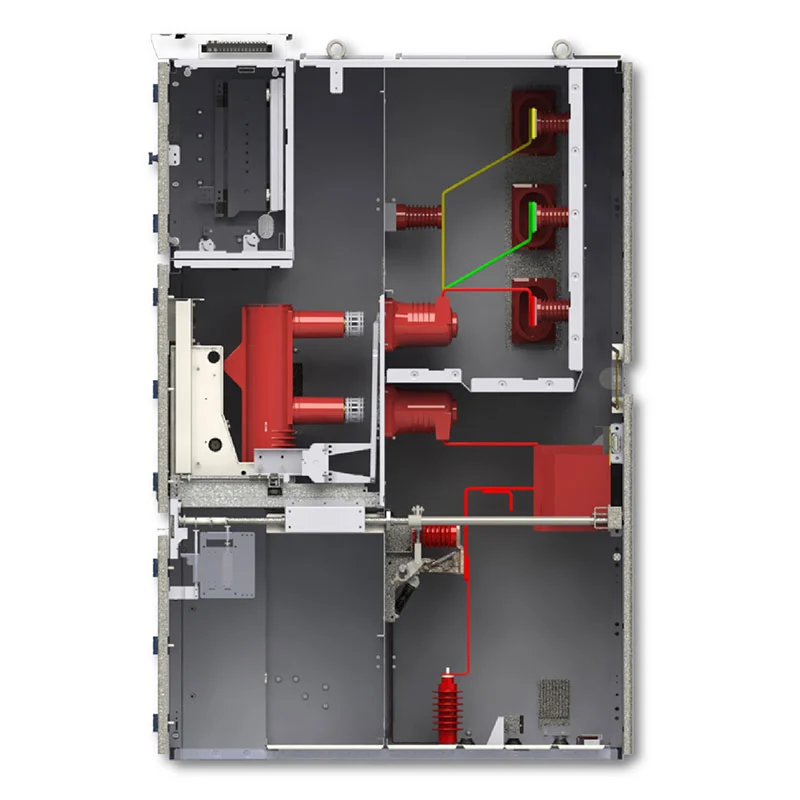

Thiết bị sử dụng kết cấu tủ bọc kim loại với các khu vực dành riêng cho các linh kiện điện sơ cấp, thanh cái, kết nối cáp và thiết bị điều khiển thứ cấp.
Sự sắp xếp bên trong cung cấp một bố cục xác định cho việc lắp đặt điện và cho phép thiết bị đóng cắt hoàn chỉnh dòng sản phẩm được phối hợp với việc định tuyến cáp, đi dây điều khiển, truy cập vận hành và kích thước phòng điện.
Đối với các dự án có nhiều tủ, việc sắp xếp có thể được lên kế hoạch tùy theo số lượng mạch và yêu cầu hoạt động thay vì coi mỗi tủ như một sản phẩm độc lập.
Điều kiện phòng điện phải được xác nhận trước khi đặt hàng thiết bị. Các yếu tố quan trọng bao gồm sẵn có không gian lắp đặt, hướng vào cáp, khoảng cách vận hành, nhiệt độ môi trường, độ ẩm, độ cao, thông gió và tiếp cận giao thông.
Thiết bị tiêu chuẩn được thiết kế để lắp đặt trong nhà. Nhiệt độ môi trường được xác định từ -15°C đến +40°C, trong khi độ ẩm tương đối trung bình hàng ngày không được vượt quá 95% và độ ẩm tương đối trung bình hàng tháng không được vượt quá 90%.
Đối với việc lắp đặt ở độ cao cao hơn hoặc trong điều kiện môi trường đặc biệt, Usune nên được tư vấn trong quá trình giai đoạn kỹ thuật để có thể xem xét các thông số điện và cách điện thích hợp.
Các tủ đầu vào kết nối nguồn trung thế với hệ thống thanh cái thiết bị đóng cắt. Dòng điện định mức, bảo vệ việc bố trí, yêu cầu đo lường và cấu hình cáp đầu vào phải được xác nhận theo mạng điện thượng nguồn.
Tủ điện ra phân phối điện tới máy biến áp, động cơ, thiết bị sản xuất hoặc các phụ tải hạ lưu khác. của họ số lượng và xếp hạng hiện tại có thể được xác định theo danh sách tải và lịch trình trung chuyển của dự án.
PT và tủ đo sáng có thể được kết hợp khi dự án yêu cầu đo điện áp, đo năng lượng hoặc chức năng giám sát điện khác.
Cấu hình phân đoạn bus có thể được sử dụng khi mạng phân phối yêu cầu các phần bus riêng biệt hoặc kết nối được kiểm soát giữa các phần khác nhau của hệ thống.
Trong các trạm biến áp, thiết bị có thể được bố trí xung quanh các nguồn vào, các xuất tuyến máy biến áp, các mạch điện ra, yêu cầu về đo lường và phân đoạn thanh cái. Cấu hình có thể phù hợp với hệ thống điện của trạm biến áp sơ đồ đường đơn.
Đối với các nhà máy, thiết bị đóng cắt có thể phân phối điện năng trung thế đến các dây chuyền sản xuất, máy biến áp, động cơ, máy nén, máy bơm và các hệ thống phụ trợ. Xếp hạng trung chuyển khác nhau có thể được chỉ định theo tải thực tế phân phối.
Các dự án khai thác mỏ thường liên quan đến tải điện nặng được phân phối. Thiết bị đóng cắt có thể được cấu hình xung quanh máy biến áp máy cấp liệu, động cơ, hệ thống thông gió, thiết bị bơm và cơ sở chế biến.
Các tòa nhà thương mại và cao tầng lớn có thể yêu cầu nguồn điện trung áp đầu vào và nhiều nguồn điện hạ lưu mạch máy biến áp. Các thiết bị có thể được bố trí theo phòng điện và phân phối của tòa nhà yêu cầu.
| Mục | Đặc điểm kỹ thuật |
| Người mẫu | KYN28A-12 |
| Điện áp định mức | 3,6kV, 7,2kV, 12kV |
| Tần số định mức | 50Hz / 60Hz |
| Xếp hạng hiện tại | 630A–3150A |
| Dòng điện cắt ngắn mạch định mức | 25kA, 31,5kA, 40kA, 50kA |
| Xếp hạng thời gian ngắn chịu được hiện tại | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Mức độ bảo vệ | Vỏ ngoài IP4X / Ngăn bên trong IP2X |
| Nhiệt độ môi trường xung quanh | -15°C đến +40°C |
| Độ cao | 1000m, giảm dần cho độ cao cao hơn |
| Cài đặt | trong nhà |
| Hệ thống | AC ba pha |
Thông số kỹ thuật cuối cùng phải được xác nhận theo điện áp dự án, dòng tải, mức độ lỗi, khả năng bảo vệ sơ đồ, bố trí cáp và môi trường lắp đặt.
Usune có hơn 14 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị điện và cung cấp hỗ trợ kỹ thuật cho mua sắm thiết bị trung áp theo dự án.
Khách hàng có thể cung cấp sơ đồ đường dây, cấp điện áp, định mức dòng điện, yêu cầu ngắn mạch, tủ điện số lượng, yêu cầu chức năng và điều kiện lắp đặt. Usune sau đó có thể hỗ trợ xác nhận kỹ thuật và cấu hình thiết bị.
Đối với cấu hình tiêu chuẩn, thời gian sản xuất thông thường là khoảng 15–20 ngày sau khi xác nhận kỹ thuật và thanh toán. Thời gian giao hàng thực tế phụ thuộc vào cấu hình dự án và số lượng đặt hàng.
Dòng KYN28 đã được tham chiếu cho Dự án phóng tên lửa Cas-space.
Không giống như các tòa nhà hoặc nhà máy thương mại thông thường, cơ sở hạ tầng hàng không vũ trụ có thể chứa một số tải điện và hệ thống hỗ trợ hoạt động trên các khu vực khác nhau. Thiết bị phân phối trung thế do đó cần phải được phối hợp với kiến trúc nguồn điện tổng thể của cơ sở.
Đối với dự án này, cấu hình thiết bị đóng cắt được coi là một phần của hệ thống phân phối điện rộng hơn của khu vực. hệ thống, bao gồm các yêu cầu về tiếp nhận điện, phân phối mạch, bảo vệ và điều khiển điện.
Dự án thể hiện khả năng của Usune trong việc tham gia vào các ứng dụng kỹ thuật chuyên ngành ở nơi có điện áp trung thế thiết bị cần phải được phối hợp với các yêu cầu về điện cụ thể của dự án thay vì được cung cấp dưới dạng chung tủ tiêu chuẩn.
Usune áp dụng hệ thống quản lý sản xuất và chất lượng tích hợp bao gồm sản xuất, kiểm tra, quản lý môi trường và an toàn lao động.
Công ty có các chứng chỉ ISO 9001, ISO 14001 và ISO 45001. Thiết bị được thiết kế theo các tiêu chuẩn IEC và GB hiện hành, có chứng nhận CE cho các cấu hình hiện hành.

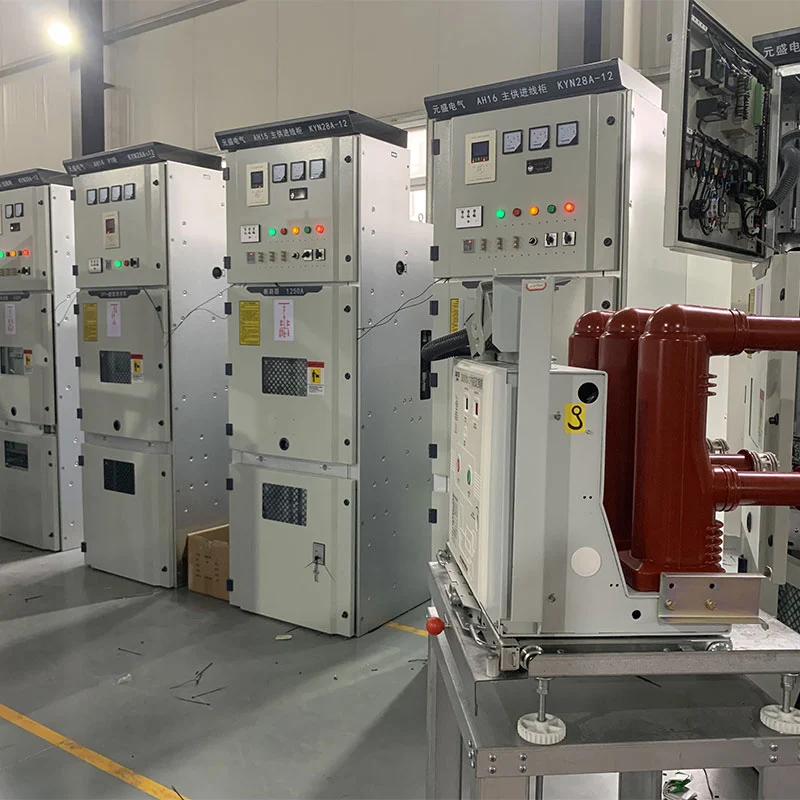

Trước khi xuất xưởng, thiết bị phải trải qua quá trình kiểm tra và thử nghiệm định kỳ bao gồm các bộ phận, lắp ráp, kết nối điện và thiết bị hoàn thiện. Tài liệu kỹ thuật và báo cáo thử nghiệm có thể được cung cấp theo tới yêu cầu của dự án.
Thông tin chính bao gồm điện áp hệ thống, tần số, dòng điện định mức, mức ngắn mạch, số lượng đầu vào và mạch điện đi, yêu cầu bảo vệ, bố trí cáp và điều kiện lắp đặt.
Cấu hình được cung cấp hỗ trợ các hệ thống 3,6kV, 7,2kV và 12kV. Đánh giá điện áp cuối cùng phải được xác nhận theo mạng điện của khách hàng.
Đúng. Usune có thể xem lại sơ đồ điện của khách hàng và cấu hình các chức năng và xếp hạng của tủ theo các yêu cầu của dự án.
Đúng. Nó có thể được cấu hình cho nguồn điện vào, bộ cấp nguồn máy biến áp, mạch điện ra, đo sáng, đo điện áp, và phân đoạn thanh cái trong các ứng dụng trạm biến áp trong nhà.
Sản phẩm của Usune được thiết kế theo tiêu chuẩn IEC và GB hiện hành. Công ty hoạt động theo tiêu chuẩn ISO 9001, ISO Hệ thống quản lý 14001 và ISO 45001, có chứng nhận CE dành cho các thị trường áp dụng.
Đúng. Usune có thể cung cấp thông số kỹ thuật, báo cáo thử nghiệm, tài liệu sản phẩm và các thông tin khác liên quan đến dự án tài liệu theo yêu cầu của khách hàng.
Đối với cấu hình tiêu chuẩn, quá trình sản xuất thường diễn ra trong khoảng 15–20 ngày sau khi xác nhận kỹ thuật và thanh toán. các tiến độ thực tế phụ thuộc vào cấu hình và số lượng.
Nếu bạn đang mua Thiết bị đóng cắt trung thế Kyn28, hãy cung cấp sơ đồ một đường dây, điện áp hệ thống, định mức dòng điện, mức độ ngắn mạch, số lượng tủ, yêu cầu về bộ cấp nguồn, yêu cầu bảo vệ và lắp đặt điều kiện.
Usune có thể đánh giá các yêu cầu về điện và cung cấp cấu hình thiết bị đóng cắt trung thế phù hợp cho dự án của bạn.
