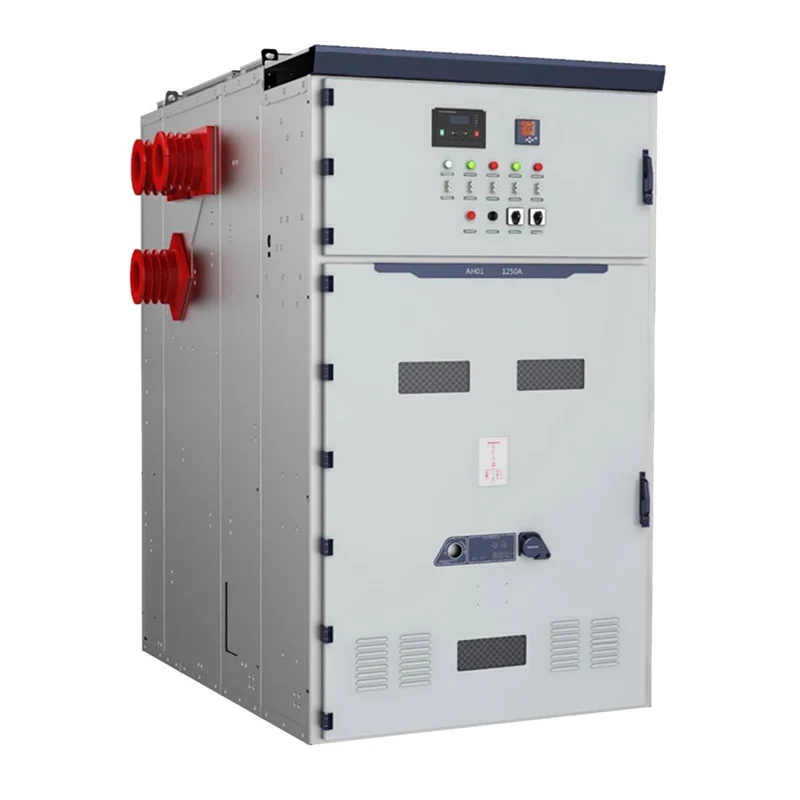

Tủ điện VCB trong nhà KYN61-40.5 33kV được phát triển cho các dự án yêu cầu điện áp trong nhà cao hơn nền tảng phân phối. Cấu hình của nó kết hợp một bộ ngắt mạch chân không có thể rút ra, được bọc bằng kim loại kết cấu, ngăn điện riêng biệt, hệ thống thanh cái, đấu nối cáp và thiết bị điều khiển thứ cấp thành một dòng thiết bị đóng cắt tích hợp.
Usune hoạt động theo hệ thống quản lý ISO 9001, ISO 14001 và ISO 45001. Thiết bị được thiết kế theo các tiêu chuẩn IEC và GB hiện hành, có chứng nhận CE dành cho các thị trường hiện hành.
Đối với các hệ thống phân phối cấp 33kV và 36kV, việc lựa chọn thiết bị đóng cắt không chỉ đơn giản là phù hợp với thông số danh nghĩa. điện áp. Các kỹ sư cần xem xét mức độ cách điện, dòng tải, dòng sự cố, cấu hình lộ, máy biến áp công suất, kết nối cáp, phối hợp bảo vệ và môi trường lắp đặt.
Bảng điều khiển thiết bị đóng cắt VCB trong nhà KYN61-40.5 33kV được thiết kế để phân phối trung thế trong nhà ở những nơi này các thông số điện cần được phối hợp trong một hệ thống phân phối điện hoàn chỉnh.
So với các ứng dụng thiết bị đóng cắt điện áp thấp hơn, điện áp hệ thống cao hơn chú trọng nhiều hơn đến khả năng cách điện phối hợp và hiệu suất ngắn mạch. Usune có thể cấu hình thiết bị theo các thông số điện được cung cấp bởi khách hàng.
Thiết bị sử dụng kiến trúc vỏ kim loại để tổ chức các phần điện sơ cấp và thứ cấp. chính mạch bao gồm bộ ngắt mạch chân không, kết nối thanh cái, khu vực đầu cáp và nối đất liên quan thành phần.
Thiết bị thứ cấp có thể được bố trí để bảo vệ, đo lường, điều khiển, chỉ báo và liên lạc theo các yêu cầu của dự án.
Cấu hình này cho phép dòng thiết bị đóng cắt được thiết kế xung quanh mạng điện thực tế thay vì sử dụng một sự sắp xếp tủ cố định cho mọi ứng dụng.
Ở mức điện áp cao hơn, việc phối hợp bảo vệ trở thành một phần quan trọng trong thiết kế hệ thống. Bộ ngắt mạch, rơle bảo vệ, máy biến áp, cáp và thiết bị thượng nguồn phải được lựa chọn theo sự cố được tính toán điều kiện và triết lý bảo vệ.
Bộ ngắt mạch chân không cung cấp chức năng chuyển mạch và ngắt chính. Việc bảo vệ liên quan và hệ thống điều khiển có thể được cấu hình theo thiết kế điện của khách hàng.
Vách ngăn kim loại giữa các phần chức năng giúp tổ chức bố trí điện bên trong, đồng thời giảm áp sự sắp xếp cung cấp một đường dẫn được kiểm soát để xả áp suất trong trường hợp có lỗi bên trong.
Một tủ điện đến nhận điện từ mạng điện phía trên và truyền tới thanh cái thiết bị đóng cắt hệ thống. Cần xác định dòng điện định mức, thiết bị bảo vệ, yêu cầu đo lường và cấu hình cáp từ thiết kế dự án.
Tủ điện ra phân phối điện tới máy biến áp, động cơ, thiết bị sản xuất hoặc các phụ tải hạ lưu khác. các cài đặt đánh giá và bảo vệ hiện tại phải tương ứng với tải được kết nối.
Cấu hình đo PT và điện áp có thể được kết hợp khi dự án yêu cầu giám sát điện áp, chức năng bảo vệ, hoặc đo lường điện.
Bố trí phân đoạn xe buýt có thể chia hệ thống phân phối thành các phần riêng biệt và hỗ trợ hệ thống điện chiến lược vận hành được xác định bởi kỹ sư dự án.
Cấu hình đo sáng có thể được cung cấp cho các ứng dụng yêu cầu đo năng lượng và thông số điện giám sát.

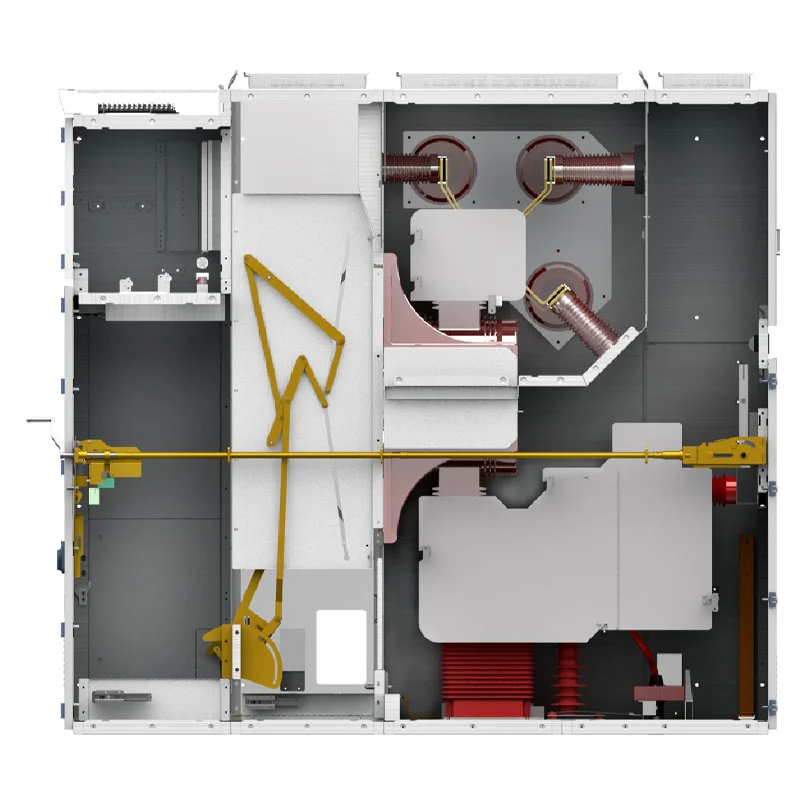

Tủ được tổ chức thành các phần điện xác định, bao gồm ngăn máy cắt, ngăn thanh cái, ngăn cáp và ngăn dụng cụ/điều khiển.
Phần cầu dao chứa cầu dao chân không và cơ chế vận hành của nó. Phần thanh cái cung cấp kết nối điện chính giữa các tủ, trong khi ngăn cáp cung cấp không gian cho các đầu vào và kết nối cáp đi.
Phần thiết bị và điều khiển chứa các thành phần thứ cấp cần thiết để bảo vệ, đo lường, điều khiển và chỉ dẫn.
Sự sắp xếp này mang lại cho các kỹ sư một kiến trúc nội bộ rõ ràng khi lập kế hoạch lắp đặt, định tuyến cáp, vận hành và bảo trì.
Thiết bị này kết hợp một hệ thống khóa liên động cơ học được thiết kế để hạn chế trình tự vận hành không chính xác.
Cơ chế năm bằng chứng nhằm ngăn chặn hoạt động ngắt mạch không chính xác, chuyển động của thiết bị rút được thiết bị đang mang tải, đóng dao nối đất khi đang cấp điện, cấp điện cho mạch điện trong khi dao nối đất vẫn đóng và vô tình truy cập vào các ngăn có điện.
Một thiết bị giảm áp gắn trên cùng cũng được tích hợp vào cấu trúc tủ để cung cấp áp suất được kiểm soát giải phóng trong tình trạng lỗi bên trong.
Bảng điều khiển thiết bị đóng cắt VCB trong nhà KYN61-40.5 33kV có thể được cấu hình cho nguồn điện đến, kết nối máy biến áp, lộ ra, phân đoạn bus, đo đếm và đo điện áp trong các trạm biến áp trong nhà.
Các nhà máy điện có thể sử dụng thiết bị đóng cắt để phân phối phụ trợ trung áp, hệ thống điện liên quan đến máy phát điện, máy biến áp và phân phối điện hạ lưu.
Các cơ sở công nghiệp lớn có thể sử dụng các cấu hình cấp nguồn khác nhau cho động cơ, máy biến áp, hệ thống sản xuất, máy bơm, máy nén và các thiết bị điện phụ trợ.
Hoạt động khai thác với tải điện công suất cao hơn có thể cấu hình thiết bị đóng cắt xung quanh máy biến áp, động cơ, thiết bị thông gió, hệ thống bơm và cơ sở xử lý.
Thiết bị này cũng phù hợp với cơ sở hạ tầng chuyên biệt nơi cần phối hợp phân phối điện với nhiều tòa nhà, khu vực thiết bị và hệ thống phụ trợ.
Dự án phóng tên lửa Cas-space là dự án tham khảo cho các ứng dụng thiết bị đóng cắt trung thế Usune.
Cơ sở phóng tên lửa bao gồm cơ sở hạ tầng chuyên dụng và nhiều tải điện được phân bổ trên khắp các khu chức năng khác nhau. Do đó, hệ thống phân phối điện của nó cần có các mạch đầu vào phối hợp, bộ cấp nguồn bảo vệ, cách ly điện, đo lường và điều khiển.
Đối với dự án này, thiết bị đóng cắt được sử dụng như một phần của hệ thống phân phối điện trung áp của khu vực. sắp xếp. Dự án yêu cầu thiết bị điện phải được tích hợp với cơ sở hạ tầng rộng hơn thay vì được coi như một hệ thống lắp đặt tủ độc lập.
Ứng dụng này thể hiện kinh nghiệm của Usune trong việc cung cấp thiết bị phân phối trung thế cho các công trình chuyên dụng dự án kỹ thuật với các yêu cầu hệ thống điện cụ thể.
| Mục | Đặc điểm kỹ thuật |
| Loạt | KYN61 |
| Điện áp định mức | 3,6kV, 7,2kV, 12kV, 24kV, 36kV |
| Tần số định mức | 50Hz / 60Hz |
| Xếp hạng hiện tại | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Dòng điện cắt ngắn mạch định mức | 25kA, 31,5kA, 40kA, 50kA |
| Xếp hạng thời gian ngắn chịu được hiện tại | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Mức độ bảo vệ | Vỏ ngoài IP4X / Ngăn bên trong IP2X |
| Nhiệt độ môi trường xung quanh | -15°C đến +40°C |
| Độ ẩm tương đối | Trung bình hàng ngày 95%; trung bình hàng tháng 90% |
| Độ cao | 1000m, giảm dần cho độ cao cao hơn |
| Cài đặt | trong nhà |
| Hệ thống | AC ba pha |
Cấu hình điện cuối cùng phải được xác nhận theo điện áp, dòng điện, mức độ lỗi thực tế của dự án, yêu cầu cách điện, sơ đồ bảo vệ và điều kiện lắp đặt.
Đối với dự án thiết bị đóng cắt loại 33kV, việc mua sắm phải dựa trên hệ thống điện hoàn chỉnh thay vì số lượng tủ thôi. Nhóm dự án cần xác nhận điện áp hệ thống định mức, dòng tải liên tục, mức ngắn mạch, số lượng lộ, công suất máy biến áp, bố trí cáp, yêu cầu bảo vệ và yêu cầu các chức năng đo lường
Đối với các dự án lớn hơn, dòng sản phẩm có thể chứa các chức năng tủ khác nhau. Đến, đi, PT, đo sáng, xe buýt các cấu hình phân đoạn và cách ly có thể được kết hợp theo sơ đồ đường dây điện đơn.
Cách tiếp cận này giúp ngăn ngừa sự không khớp giữa thiết bị đóng cắt và máy biến áp, cáp, thiết bị bảo vệ được kết nối, và tải hạ lưu.
Việc bố trí tủ cuối cùng có thể được phát triển theo kiến trúc điện của dự án. Khác nhau số lượng mạch vào và ra có thể được sắp xếp thành một dãy thiết bị đóng cắt phối hợp.
Một hệ thống phân phối điển hình có thể bao gồm một tủ đầu vào được kết nối với nguồn điện ngược dòng, một số tủ điện ra cung cấp máy biến áp hoặc phụ tải chính và tủ PT hoặc tủ đo điện bổ sung cho điện áp đo lường và giám sát năng lượng.
Trong trường hợp dự án yêu cầu hai nguồn điện hoặc các phần thanh cái được chia nhỏ, chức năng phân đoạn thanh cái cũng có thể được thực hiện được đưa vào đội hình.
Phương pháp cấu hình này làm cho thiết bị phù hợp với cả trạm biến áp riêng lẻ và tủ nhiều tủ lớn hơn. các hệ thống phân phối.

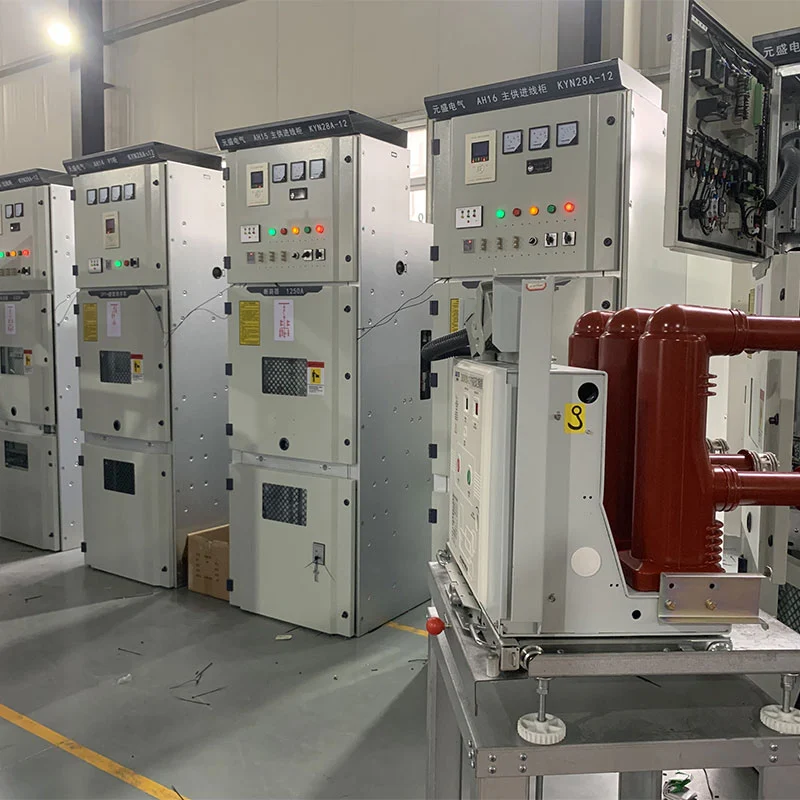

Trước khi giao hàng, thiết bị đóng cắt hoàn chỉnh phải trải qua quá trình kiểm tra cụm tủ, các kết nối mạch sơ cấp, dây thứ cấp, vận hành cơ khí và các chức năng điện liên quan.
Cơ cấu rút ra được, hoạt động của cầu dao, chức năng khóa liên động, bố trí nối đất và tủ xây dựng được kiểm tra trong quá trình kiểm tra sản xuất.
Usune có thể cung cấp hồ sơ kiểm tra liên quan và tài liệu kiểm tra theo yêu cầu của dự án, cho phép khách hàng, nhà thầu EPC và thanh tra viên bên thứ ba để xác minh thiết bị trước khi giao hàng.
Giá trị của hệ thống thiết bị đóng cắt trung thế không bị giới hạn ở mức điện định mức ban đầu của nó. Đối với lớn các dự án cơ sở hạ tầng và công nghiệp, thiết bị cũng cần hỗ trợ hoạt động có tổ chức, có kế hoạch bảo trì, quản lý mạch điện trong tương lai và tích hợp ổn định với mạng lưới phân phối điện rộng hơn.
Cấu trúc ngăn cách của Bảng điều khiển thiết bị đóng cắt VCB trong nhà KYN61-40.5 33kV cung cấp một sự sắp xếp xác định cho thiết bị sơ cấp và thứ cấp, trong khi thiết kế bộ ngắt mạch có thể rút ra cho phép bộ phận chuyển mạch được được chuyển đi kiểm tra và bảo dưỡng.
Đối với các cơ sở phân phối điện dự kiến sẽ hoạt động trong nhiều năm, sự kết hợp này có thể giúp tạo ra hệ thống phân phối trung áp dễ quản lý hơn và đơn giản hóa việc lập kế hoạch bảo trì trong tương lai.
Thông số kỹ thuật được cung cấp bao gồm các cấu hình 3,6kV, 7,2kV, 12kV, 24kV và 36kV. Điện áp định mức thực tế cần được xác nhận theo hệ thống điện của khách hàng.
Thông số kỹ thuật được cung cấp liệt kê cấu hình định mức 36kV, có thể được xem xét cho chủ đề hệ thống cấp 33kV để xác nhận các yêu cầu thực tế của hệ thống, mức cách điện và các tiêu chuẩn áp dụng.
Nó được sử dụng để nhận, phân phối, chuyển mạch, bảo vệ, đo lường và điều khiển điện áp trung thế trong hệ thống điện xoay chiều ba pha trong nhà.
Các cấu hình được cung cấp nằm trong khoảng từ 630A đến 3150A. Đánh giá chính xác phải được chọn theo mức tối đa tải liên tục và thiết kế dự án.
Xếp hạng hiện có bao gồm 25kA, 31,5kA, 40kA và 50kA, với giá trị áp dụng được xác định bởi lỗi được tính toán cấp của hệ thống điện.
Đúng. Usune có thể cấu hình các chức năng vào, ra, PT, đo sáng, phân đoạn bus và cách ly theo sơ đồ một đường của khách hàng và các yêu cầu kỹ thuật.
Usune hoạt động theo hệ thống quản lý ISO 9001, ISO 14001 và ISO 45001. Sản phẩm được thiết kế theo các tiêu chuẩn IEC và GB hiện hành, có chứng nhận CE cho các cấu hình hiện hành.
Đúng. Usune có thể cung cấp các thông số kỹ thuật, báo cáo thử nghiệm, bản vẽ và các tài liệu dự án khác theo yêu cầu của khách hàng. yêu cầu của khách hàng và kỹ thuật.
Cấu hình tiêu chuẩn được thiết kế để lắp đặt trong nhà. Các điều kiện đặc biệt như độ cao, độ cao độ ẩm hoặc điều kiện môi trường bất thường phải được xác nhận trước khi đặt hàng.
