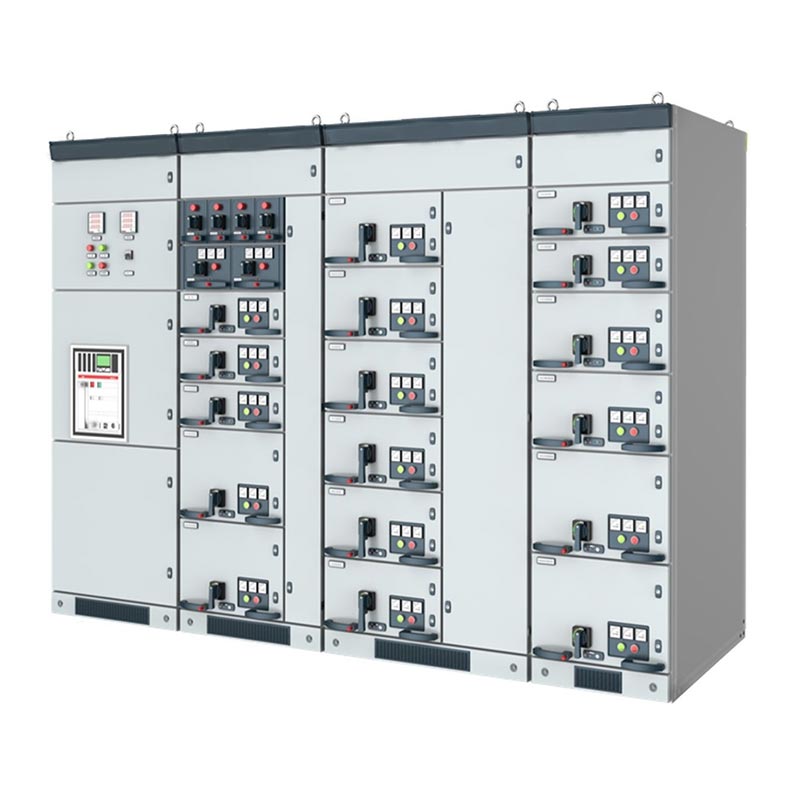

Tổng quan
Được phát triển bởi Công ty TNHH Điện lực Chiết Giang Usune, Bảng phân phối rút điện áp thấp của chúng tôi phục vụ các hệ thống AC 50Hz với điện áp làm việc định mức lên đến 400V và dòng điện định mức lên đến 3150A. Phân phối thanh cái bằng đồng, cầu dao có thể cấu hình, hệ thống dây thứ cấp có tổ chức và không gian cáp chuyên dụng kết hợp với nhau trong một thiết kế hỗ trợ các bố cục dự án khác nhau. Tại Usune, chúng tôi sản xuất và cung cấp các giải pháp Thiết bị đóng cắt điện áp thấp cho các nhà máy điện, trạm biến áp, nhà máy, cơ sở khai thác mỏ, tòa nhà thương mại và các dự án phân phối điện khác trên khắp Trung Quốc và thị trường nước ngoài.
Sắp xếp trung chuyển linh hoạt
Bởi vì các tải điện khác nhau đòi hỏi phải bố trí các bộ cấp nguồn khác nhau nên tủ có thể được cấu hình theo sơ đồ phân phối điện—cho phép các mạch vào, các mạch ra, các bộ cấp nguồn động cơ và các mạch bù công suất phản kháng được bố trí trong cùng một hệ thống phân phối điện áp thấp.
Lựa chọn thành phần
Khi áp dụng các yêu cầu phân phối lớn hơn, có thể chọn các bộ ngắt mạch đa năng như dòng Emax, MT, 3WN, AH và ME tùy theo thiết kế dự án. Bộ ngắt mạch vỏ đúc, công tắc tải và các bộ phận điện khác cũng có thể được kết hợp dựa trên sơ đồ bảo vệ và định mức dòng điện yêu cầu.
Cấu hình thích ứng
Thông qua phương pháp cấu hình này, Thiết bị đóng cắt điện áp thấp của chúng tôi có thể thích ứng với các kiến trúc phân phối điện khác nhau thay vì phụ thuộc vào một cách bố trí điện cố định.
Hệ thống thanh cái
Đồng điện phân tạo thành cả thanh cái chính và thanh cái nhánh, tạo ra đường dẫn dòng điện ổn định giữa các mạch vào và ra. Lớp cách nhiệt chống cháy và ống co nhiệt được áp dụng cho các phần thanh cái liên quan, cải thiện khả năng bảo vệ cách điện trong khi vẫn giữ được khả năng nhận dạng pha rõ ràng.
Việc bố trí thanh cái tuân theo bản vẽ điện và yêu cầu dòng điện định mức. Khi thiết kế dự án yêu cầu, có thể cung cấp các kết nối thanh cái linh hoạt tại kết nối đầu vào giữa cầu xe buýt và cầu dao chính.
Đối với các nhóm mua sắm, cấu hình này giúp đơn giản hóa việc kết nối Thiết bị đóng cắt điện áp thấp của chúng tôi với máy biến áp thượng nguồn, cầu thanh cái và hệ thống cấp điện hạ lưu.

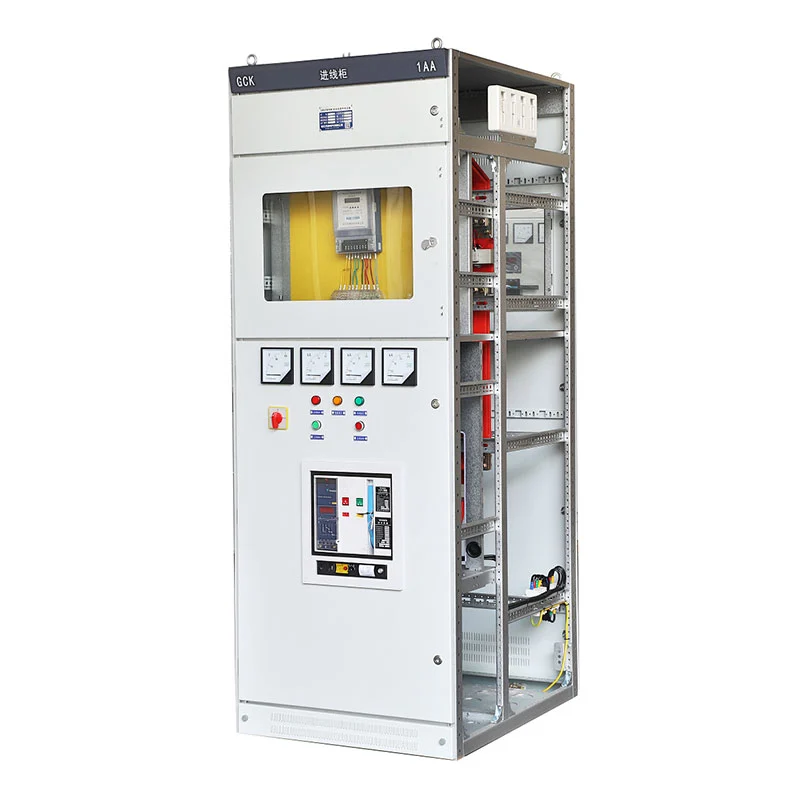

Các tấm thép cán nguội được sử dụng làm khung tủ và các vách ngăn bên trong, có độ dày tấm tiêu chuẩn không nhỏ hơn 2 mm—cung cấp đủ độ bền cơ học cho hoạt động, kiểm tra và bảo trì thông thường.
Các khu vực dành riêng trong cấu trúc tủ chứa các bộ phận điện, kết nối cáp và dây điều khiển thứ cấp. Cửa, tay cầm vận hành, tấm nhận dạng và nhãn bên trong được bố trí theo thiết kế điện, giúp việc nhận dạng mạch dễ dàng hơn trong quá trình vận hành và bảo trì.
Thanh nối đất bằng đồng PE chạy dọc theo hướng bố trí tủ. Các thành phần cần nối đất có thể được kết nối với dây dẫn này và các đầu nối đất chuyên dụng được cung cấp để kết nối với mạng nối đất bên ngoài.
Mạch thứ cấp được bố trí theo bản vẽ dự án và yêu cầu điều khiển. Hệ thống dây điện điều khiển sử dụng các dây dẫn bằng đồng cách điện linh hoạt được sắp xếp thành từng bó, giúp hệ thống dây điện bên trong được sắp xếp gọn gàng và dễ bảo trì.
Mạch điều khiển thường sử dụng dây dẫn 1,5 mm2, trong khi mạch dòng điện xoay chiều sử dụng dây dẫn 2,5 mm2, tùy thuộc vào thiết kế kỹ thuật cuối cùng. Khối thiết bị đầu cuối chống cháy được sử dụng và số dây hoặc dấu nhận dạng mạch tương ứng với bản vẽ điện.
Đối với các tủ điện đầu vào, tính năng bảo vệ ngắt điện áp thấp có thể được tích hợp vào bố trí bảo vệ bộ ngắt mạch. Đèn báo, công tắc điều khiển và dụng cụ đo lường cũng có thể được cấu hình theo chức năng của từng mạch.

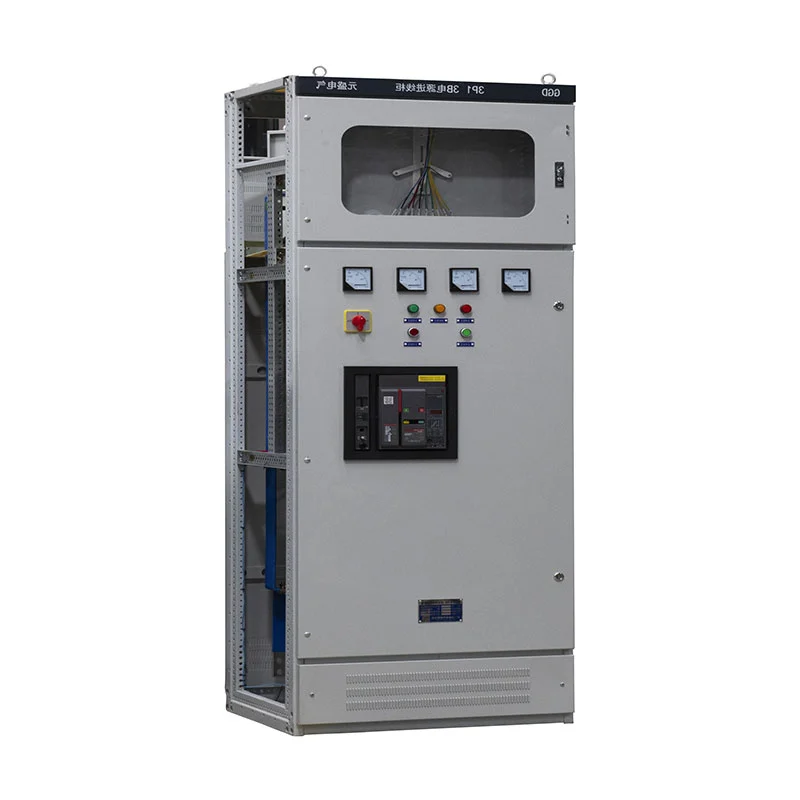

Thiết bị đóng cắt điện áp thấp của chúng tôi có thể được cấu hình cho một số chức năng phân phối điện áp thấp phổ biến. Tủ đầu vào nhận điện từ máy biến áp phía thượng nguồn hoặc nguồn điện, trong khi tủ đầu ra phân phối điện cho các phụ tải phía hạ lưu.

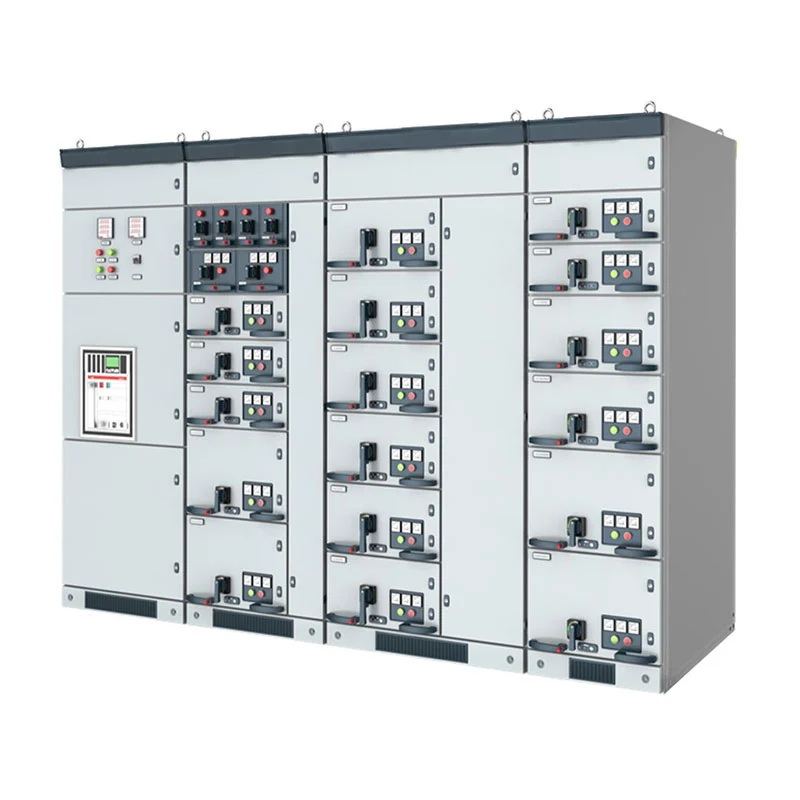

Các mạch điều khiển động cơ có thể được bố trí bằng cách sử dụng các cấu hình ngăn kéo lớn và nhỏ, với bộ ngắt mạch hoặc công tắc tải quay hợp nhất được chọn theo đặc tính của động cơ. Tủ bù tụ điện có thể kết hợp thiết bị bù công suất phản kháng thủ công, tự động hoặc từ xa.
Sự sắp xếp theo mô-đun này cho phép cùng một bệ tủ hỗ trợ các nhiệm vụ phân phối điện khác nhau trong một dự án.

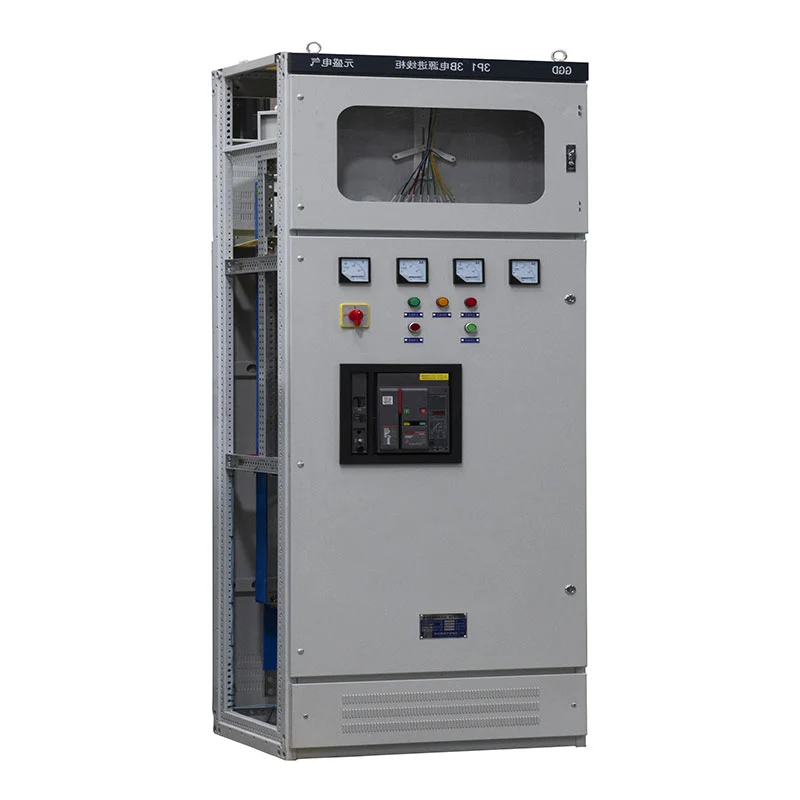

| Mục | Đặc điểm kỹ thuật |
| Loại sản phẩm | Tổng đài phân phối có thể rút điện áp thấp |
| Điện áp làm việc định mức | 0,4kV |
| Tần số định mức | 50Hz |
| Xếp hạng hiện tại | Lên đến 3150A |
| Mức độ bảo vệ | IP23 |
| Cài đặt | trong nhà |
| Độ cao | 2000m |
| Mức độ ô nhiễm | Cấp 3 |
| Nhiệt độ môi trường xung quanh | -10°C đến +40°C |
| Độ ẩm tương đối trung bình hàng ngày | 95% |
| Độ ẩm tương đối trung bình hàng tháng | 90% |
| Cường độ địa chấn | ≤Cường độ 8 |
| Vật liệu thanh cái chính | Đồng điện phân |
| Chất liệu tủ | Thép tấm cán nguội |
| Màu tủ tiêu chuẩn | Màu xám điện, RAL7032 |
| Người mẫu | Điện áp định mức (V) | Dòng điện định mức (A) | Dòng điện ngắn mạch định mức (KA) | Dòng điện chịu được thời gian ngắn định mức (1s) (kA) | Dòng điện chịu được đỉnh định mức (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

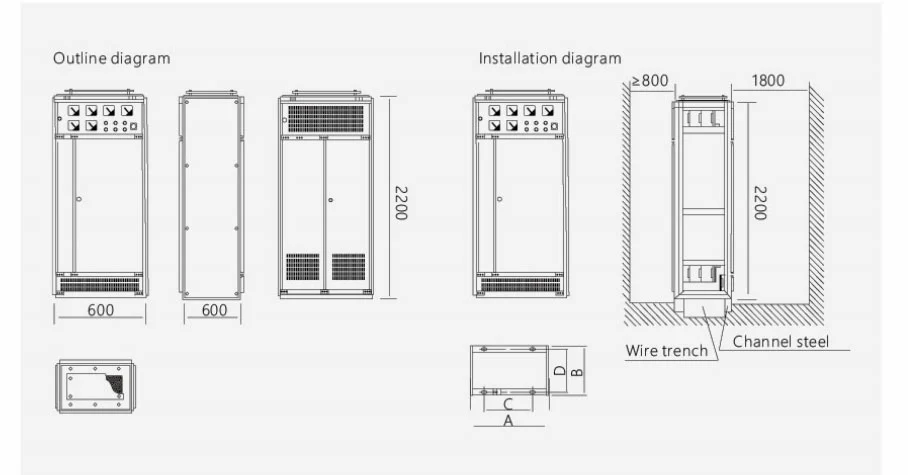

| Mã sản phẩm | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Tại Usune, chúng tôi thiết kế Thiết bị đóng cắt điện áp thấp để triển khai trong môi trường nội thất không có các cú sốc cơ học mạnh, môi trường ăn mòn hoặc rung động quá mức. Phạm vi nhiệt hoạt động trải dài từ -10°C đến +40°C, đảm bảo nhiệt độ trung bình trong 24 giờ duy trì ở mức hoặc dưới +35°C. Thiết bị của chúng tôi thường phù hợp với độ cao không quá 2000 mét. Về độ ẩm không khí, khi nhiệt độ xung quanh đạt đỉnh +40°C thì độ ẩm tương đối phải duy trì dưới 50%; tuy nhiên, mức độ ẩm tăng lên có thể chấp nhận được ở nhiệt độ mát hơn, miễn là chúng phù hợp với các quy định môi trường liên quan. Góc lắp phải nằm trong khoảng 5 độ so với trục thẳng đứng. Nếu dự án yêu cầu triển khai trong các điều kiện không điển hình, nhóm kỹ thuật Usune của chúng tôi sẽ cộng tác với khách hàng để hoàn thiện cấu hình kỹ thuật phù hợp.
An toàn về điện được lồng ghép vào cả cấu trúc vật lý của vỏ và cơ chế bảo vệ mạch điện. Tùy thuộc vào cách bố trí đã chọn, chúng tôi tích hợp khóa liên động cơ và điện để giảm thiểu rủi ro do lỗi của con người trong quá trình vận hành. Mỗi thiết bị đều có nhãn rõ ràng cho các mạch và linh kiện. Để bảo vệ sự cố, một thanh cái đồng PE độc lập được tích hợp vào sơ đồ nối đất. Hơn nữa, các buồng cáp cung cấp không gian rộng rãi để kết thúc cáp và khi cần thiết để lắp đặt các máy biến dòng không thứ tự. Các điểm truy cập, bao gồm cả mặt trước và mặt sau, được thiết kế để di chuyển trơn tru và an toàn, với các bộ phận điều khiển được bố trí một cách chiến lược để ngăn chặn bất kỳ va chạm nào với cửa hoặc tay nắm.
Quy trình sản xuất Usune dành cho cụm điện áp thấp của chúng tôi tuân thủ nghiêm ngặt các chỉ thị IEC và GB thích hợp, tham chiếu các tiêu chuẩn như GB/T 14048.2, GB 7251.12 và các yêu cầu quốc tế liên quan. Chúng tôi duy trì hệ thống sản xuất và quản lý của mình thông qua các chứng nhận ISO 9001, ISO 14001 và ISO 45001. Theo yêu cầu, chúng tôi có thể cung cấp chứng nhận CE cùng với hồ sơ kiểm tra liên quan để đáp ứng nhu cầu cụ thể của dự án. Những thông tin xác thực này trang bị cho các chuyên gia mua sắm những bằng chứng có thể kiểm chứng để đánh giá nhà cung cấp, ký kết dự án và các hoạt động tìm nguồn cung ứng xuyên biên giới.
Tại Usune, hệ thống quản lý chất lượng của chúng tôi quản lý mọi giai đoạn sản xuất, từ vật liệu vỏ và thanh cái đồng đến các bộ phận điện, hệ thống dây điện thứ cấp và tổng đài lắp ráp cuối cùng. Tất cả các bộ phận đều có nguồn gốc và lắp đặt tuân thủ nghiêm ngặt các bản vẽ kỹ thuật và thông số kỹ thuật đã được phê duyệt. Trước khi bất kỳ thiết bị nào rời khỏi cơ sở của chúng tôi, thiết bị đó đều phải trải qua quá trình kiểm tra định kỳ toàn diện và kiểm tra chức năng. Chúng tôi xác minh tỉ mỉ độ chính xác của hệ thống dây điện, nhận dạng thành phần, tính liên tục nối đất, tính toàn vẹn của cấu trúc và hoạt động điện dựa trên tài liệu của dự án. Cách tiếp cận chủ động này giúp ngăn chặn những thách thức trong quá trình lắp đặt và vận hành tại cơ sở của khách hàng. Ngoài ra, nhóm Usune của chúng tôi duy trì hồ sơ kiểm tra và sản xuất chi tiết để hỗ trợ xác minh chất lượng và đảm bảo truy xuất nguồn gốc dự án hoàn chỉnh.
Tổng đài phân phối rút điện áp thấp Usune của chúng tôi đã được triển khai tại Dự án phóng tên lửa Cas-space, nơi việc phân phối điện áp thấp có độ tin cậy cao đóng vai trò quan trọng đối với cả cơ sở hạ tầng và hệ thống điện hỗ trợ của cơ sở. Đối với các dự án kỹ thuật quy mô lớn có nhiều tải điện và mạch phân phối đa dạng, thiết kế tủ mô-đun của chúng tôi cho phép sắp xếp phù hợp nguồn điện vào, đường dây cấp điện và các chức năng phụ trợ. Điều này đảm bảo toàn bộ thiết lập phù hợp hoàn hảo với thiết kế phân phối điện cụ thể của dự án.
Kích thước tủ có thể được xác định theo bản vẽ điện đã được phê duyệt, lựa chọn linh kiện, cáp yêu cầu đầu vào và điều kiện cài đặt trang web. Usune có thể cung cấp các bản vẽ chiều tương ứng cho xem xét kỹ thuật trước khi sản xuất.
Usune thực hiện kiểm tra và thử nghiệm định kỳ trước khi giao hàng. Quá trình thử nghiệm bao gồm lắp ráp tủ, kết nối điện, lắp đặt linh kiện, nối đất, nối dây thứ cấp và các chức năng liên quan khác.
Báo cáo thử nghiệm và tài liệu kỹ thuật có thể được cung cấp theo yêu cầu của dự án, giúp khách hàng hoàn tất các thủ tục kiểm tra, lắp đặt và vận hành đầu vào.
Cấu hình tiêu chuẩn được định mức ở mức 0,4kV, với dòng điện định mức lên tới 3150A. Cấu hình điện cuối cùng được xác định theo tải trọng công trình và bản vẽ thiết kế.
Đúng. Usune có thể tùy chỉnh cấu hình tủ theo sơ đồ điện, số lượng mạch, linh kiện lựa chọn, hướng vào cáp, kích thước tủ và các yêu cầu khác của dự án.
Hệ thống có thể chứa các cấu hình ngắt mạch khác nhau. Máy cắt đa năng như Emax, MT, Dòng 3WN, AH và ME có thể được lựa chọn theo thiết kế đã được phê duyệt.
Đúng. Cấu hình điều khiển động cơ có thể được sắp xếp bằng cách sử dụng các kích cỡ ngăn kéo khác nhau và bộ ngắt mạch hoặc cầu chì phù hợp. công tắc tải theo công suất động cơ và yêu cầu bảo vệ.
Thanh cái chính và nhánh đều sử dụng đồng điện phân. Các phần thanh cái liên quan có thể được cung cấp chất chống cháy tay áo bảo vệ cách nhiệt và co nhiệt.
Usune có thể cung cấp thông số kỹ thuật, bản vẽ điện, bản vẽ kích thước, báo cáo thử nghiệm và các thông tin liên quan hồ sơ chất lượng theo yêu cầu của dự án.
Thời gian thực hiện tiêu chuẩn thường là 15–20 ngày, tùy thuộc vào cấu hình, số lượng và yêu cầu của dự án.
