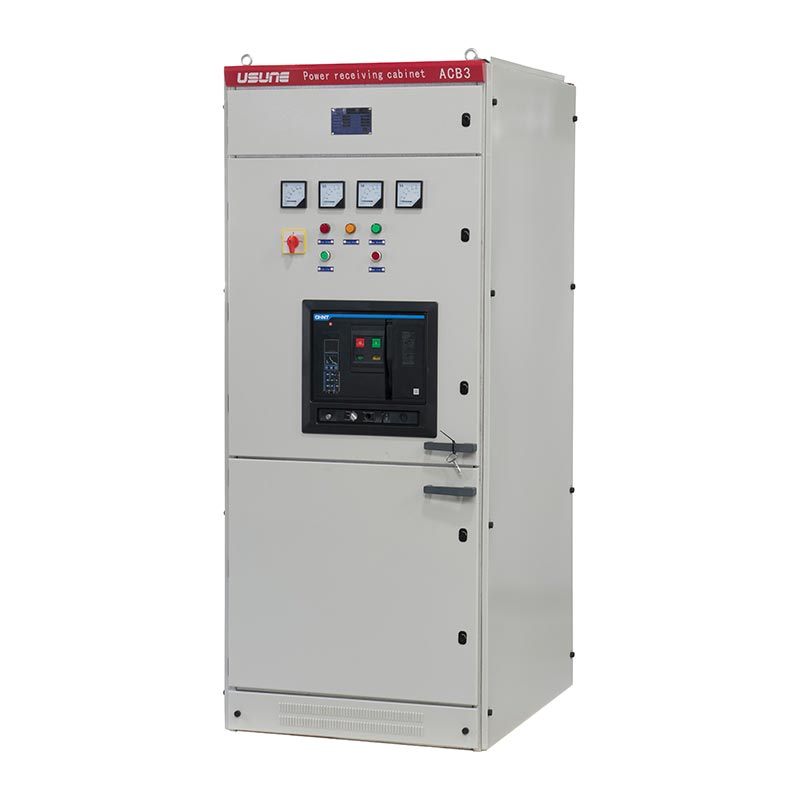

Tủ điện hạ thế cố định Usune GGD được thiết kế đặc biệt cho hệ thống phân phối điện AC 50Hz với điện áp hoạt động định mức 380V và dòng điện hoạt động định mức lên tới 3150A. Nó đóng vai trò là trung tâm điều khiển cốt lõi cho các thiết bị điện, chiếu sáng và phân phối, thực hiện ổn định và hiệu quả các chức năng phân phối điện.
Được phát triển để đáp ứng nhu cầu của các ngành năng lượng, người sử dụng điện và các đơn vị thiết kế, sản phẩm này có tính năng tiên tiến công nghệ và là một bản nâng cấp lý tưởng từ thiết bị đóng cắt điện áp thấp truyền thống. Là sản phẩm cốt lõi của một công ty hàng đầu Trung Quốc nhà sản xuất, nó tích hợp hiệu suất đáng tin cậy, vận hành an toàn và bảo trì thuận tiện, khiến nó trở thành sản phẩm được ưa thích sự lựa chọn cho người dùng toàn cầu đang tìm kiếm nhà cung cấp phân phối điện hạ thế đáng tin cậy. Khai thác sản xuất khả năng của các nhà máy tiên tiến của Trung Quốc, chất lượng của nó được đảm bảo.
Thiết bị chuyển mạch điện áp thấp
Thiết bị đóng cắt trung thế
1. Tần số định mức: 50Hz
2. Điện áp hoạt động định mức: 380V AC
3. Dòng điện hoạt động định mức: Lên tới 3150A
4. Tiêu chuẩn áp dụng: IEC439, GB 7251, IEC60056, v.v.
5. Xếp hạng bảo vệ: IP30–IP54 (Có thể tùy chỉnh)
6. Khả năng phá vỡ: Cao, ổn định động và nhiệt tuyệt vời
Tủ thiết bị đóng cắt loại cố định điện áp thấp hoàn toàn tuân thủ các tiêu chuẩn điện quốc tế cốt lõi, đảm bảo khả năng ứng dụng toàn cầu và độ tin cậy. Các tiêu chuẩn này bao gồm: IEC60056 (Bộ ngắt mạch điện áp cao), IEC60099 (Bộ chống sét oxit kim loại không khe hở AC), IEC60129 (Công tắc ngắt kết nối AC và công tắc nối đất), IEC60185 (Máy biến dòng), IEC60186 (Máy biến điện áp) và IEC60298 (Thiết bị đóng cắt bọc kim loại AC 1kV–50kV).
Thiết bị đóng cắt đáp ứng các tiêu chuẩn công nghiệp và quốc gia nghiêm ngặt của Trung Quốc, bao gồm: GB/T7251.12-2013 (Điện áp thấp cụm thiết bị đóng cắt và điều khiển), GB1207 (Máy biến điện áp), GB1208 (Máy biến dòng), GB50150-2006 "Tiêu chuẩn về thử nghiệm chấp nhận thiết bị điện trong lắp đặt điện" và DL/T 5004-2004 "Kỹ thuật Đặc điểm kỹ thuật thiết kế hệ thống DC trong kỹ thuật điện".
- Kiểm tra trực quan: Việc kiểm tra toàn diện về hình ảnh và kích thước được thực hiện theo kiểu dáng của tủ, kích thước, thiết kế kết cấu cũng như việc lựa chọn, bố trí, đi dây, quy trình lắp đặt và lớp phủ bề mặt của các bộ phận bên trong để đảm bảo tuân thủ các yêu cầu kỹ thuật và lưu giữ hồ sơ.
- Thử nghiệm tại nhà máy: Mỗi thiết bị đóng cắt đều trải qua quá trình thử nghiệm và kiểm tra tại nhà máy theo tiêu chuẩn quốc gia và hiện hành. tiêu chuẩn ngành trước khi rời nhà máy và hồ sơ kiểm tra xác thực được cung cấp để đảm bảo rằng sản phẩm đáp ứng các tiêu chuẩn trước khi giao hàng.
1. Nhiệt độ môi trường xung quanh: -5oC đến +40oC, nhiệt độ trung bình 24 giờ ≤ +35oC
2. Độ cao: 2000m (lắp đặt trong nhà)
3. Độ ẩm tương đối: 50% ở +40oC, có thể giảm ở nhiệt độ thấp (ví dụ: 90% ở +20oC), xem xét
ngưng tụ do thay đổi nhiệt độ.
4. Góc lắp đặt: Góc với mặt phẳng thẳng đứng 5°
5. Yêu cầu về môi trường: Không bị rung, va đập và các chất ăn mòn nghiêm trọng; yêu cầu đặc biệt
có thể thương lượng với nhà sản xuất.
Cấu trúc chắc chắn, có khả năng chịu được dòng điện ngắn mạch lớn và hoạt động ổn định trong điều kiện khắc nghiệt điều kiện về điện.
Các giải pháp điện mô-đun hỗ trợ nhiều sự kết hợp khác nhau, có sẵn nhiều dòng, thích ứng với các loại khác nhau các kịch bản ứng dụng.
Cấu trúc mới, mức độ bảo vệ cao, chống bụi, chống ẩm và chống va đập, kéo dài tuổi thọ.
Bố cục rõ ràng, các bộ phận dễ tiếp cận, vận hành thuận tiện, giảm thời gian ngừng hoạt động và đơn giản hóa việc bảo trì. 5. Khả năng ứng dụng rộng rãi: Áp dụng rộng rãi cho các nhà máy điện, trạm biến áp, nhà máy, tòa nhà thương mại và các dự án cơ sở hạ tầng.
1. Bối cảnh dự án: Một tập đoàn khai thác than lớn cần một hệ thống phân phối điện hạ áp đáng tin cậy cho hoạt động của mình.
thiết bị khai thác ngầm và các cơ sở bề mặt, phải đối mặt với môi trường khắc nghiệt như bụi, độ ẩm và
rung động.
2. Giải pháp: Usune cung cấp 36 Tủ thiết bị đóng cắt loại cố định điện áp thấp dòng GGD, được tùy chỉnh với IP54
lắp đặt bảo vệ và chống rung.
3. Kết quả ứng dụng: Hoạt động ổn định trên 5 năm không xảy ra sự cố lớn về điện; tần suất bảo trì
giảm 30% so với thiết bị cũ; không có tai nạn an toàn điện, nâng cao hiệu quả khai thác.
1. Bối cảnh dự án: Một trạm biến áp thành phố cần nâng cấp hệ thống phân phối điện cũ kỹ, đòi hỏi
tăng công suất và độ tin cậy cung cấp điện, đáp ứng nhu cầu điện của người dân và doanh nghiệp.
2. Giải pháp: Sử dụng thiết bị đóng cắt Usune GGD, có dòng định mức 3150A, tích hợp chức năng giám sát thông minh và
các chức năng bảo vệ.
3. Hiệu quả ứng dụng: Công suất phân phối điện tăng 40%, đáp ứng nhu cầu điện cao điểm; thời gian phản hồi lỗi
giảm 60%, giảm thời gian mất điện; tuân thủ các tiêu chuẩn của State Grid, đạt được kết quả xuất sắc
sự chấp nhận.
| Tần số làm việc định mức (Hz) | 50 | |
| Điện áp làm việc định mức (V) | 380, 660 | |
| Điện áp cách điện định mức (V) | 660 | |
| Dòng điện làm việc định mức (A) | Xe buýt ngang | 630-3150 |
| Xe buýt dọc | 600 | |
| Dòng điện chịu được thời gian ngắn định mức | Xe buýt ngang | 80kA (giá trị hiệu dụng) /1 giây |
| Xe buýt dọc | 50kA (giá trị hiệu dụng) /1 giây | |
| Dòng điện chịu được đỉnh định mức | Xe buýt ngang | 176kA/0,1 giây |
| Xe buýt dọc | 110kA/0,1 giây | |
| Đầu nối mạch chính (A) | 200, 400 | |
| Đầu nối mạch phụ (A) | 10 | |
| Tần số nguồn chịu được điện áp trong 1 phút (V) | 2500 | |
| Mức độ bảo vệ | IP40 | |
| Phương thức hoạt động | cục bộ, từ xa, tự động | |
Trả lời: Xếp hạng bảo vệ tiêu chuẩn là IP30, có thể tùy chỉnh lên tới IP54. Xếp hạng bảo vệ cao hơn (ví dụ: IP54) là bụi và chống ẩm, thích hợp cho hầm mỏ, nhà máy, môi trường ẩm ướt; cho môi trường ăn mòn, lớp phủ chống ăn mòn và vật liệu chuyên dụng có sẵn để đáp ứng nhu cầu tùy chỉnh.
A: Tuổi thọ bình thường là 15-20 năm. Bảo dưỡng định kỳ bao gồm: vệ sinh bụi định kỳ hàng quý, kiểm tra ốc vít và trạng thái vận hành của thành phần; chức năng bảo vệ và kiểm tra điện trở cách điện toàn diện hàng năm hiệu chuẩn. Bảo trì thích hợp có thể kéo dài tuổi thọ và đảm bảo hoạt động ổn định.
Đ: Vâng. Là nhà sản xuất chuyên nghiệp, chúng tôi cung cấp đầy đủ các dịch vụ tùy chỉnh: điều chỉnh điện áp định mức (220V/400V) và dòng điện (lên tới 3150A), sửa đổi kích thước, bố cục thành phần và chức năng; đội ngũ kỹ thuật của chúng tôi sẽ làm việc chặt chẽ với nhau để thiết kế các giải pháp tùy chỉnh tuân thủ các tiêu chuẩn IEC/GB.
