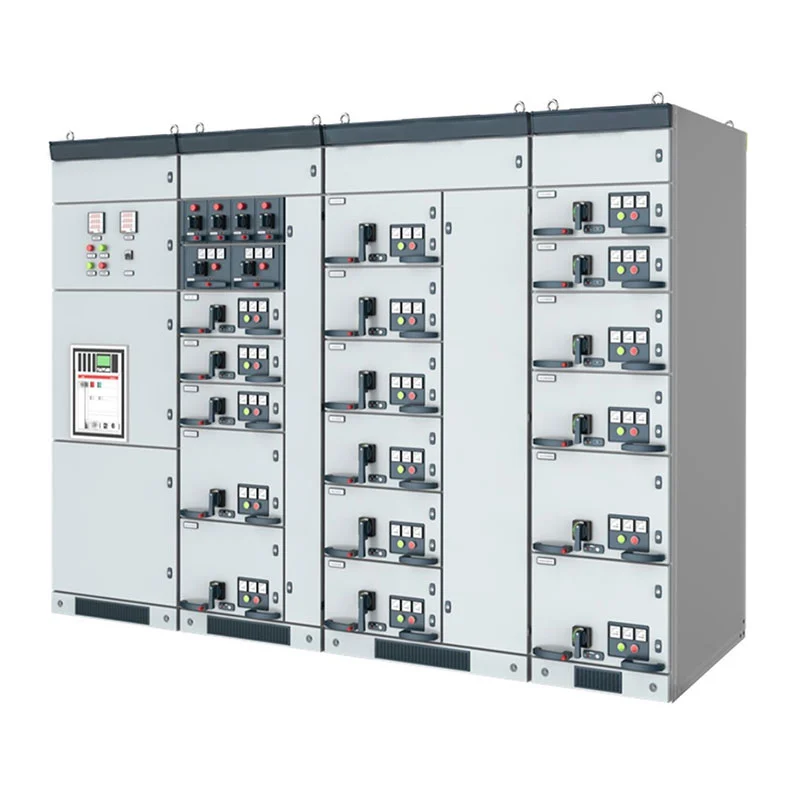

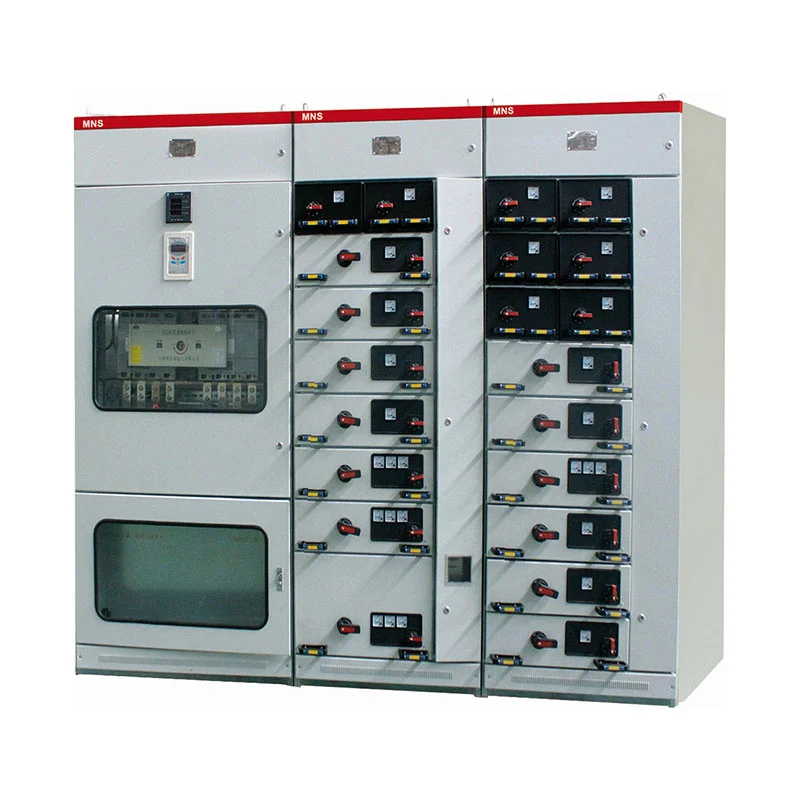

Bảng điều khiển thiết bị đóng cắt có thể rút điện áp thấp đặc biệt thích hợp cho các dự án có nhiều loại hệ thống điện tải cần được quản lý từ một hệ thống phân phối điện áp thấp tập trung. Thay vì sử dụng một cố định duy nhất sắp xếp, tủ có thể được cấu hình với các bộ phân phối điện, bộ điều khiển động cơ và hệ số công suất chức năng bù theo sơ đồ điện của khách hàng.
Một hệ thống điện hạ thế lớn thường có nhiều loại phụ tải khác nhau. Thiết bị sản xuất, động cơ, chiếu sáng, thiết bị phụ trợ và tải phản kháng có thể yêu cầu các cách bố trí điều khiển và bảo vệ khác nhau.
Do đó, thiết bị đóng cắt mô-đun của Usune có thể được cấu hình theo chức năng của từng mạch. Một hệ thống điển hình có thể bao gồm Trung tâm phân phối điện (PC) cho nguồn điện vào và ra, Trung tâm điều khiển động cơ (MCC) cho động cơ bộ cấp nguồn và tủ bù để quản lý công suất phản kháng.
Cấu hình này cho phép các kỹ sư điện phát triển tổng đài xung quanh cấu trúc tải thực tế của một hệ thống điện. dự án.

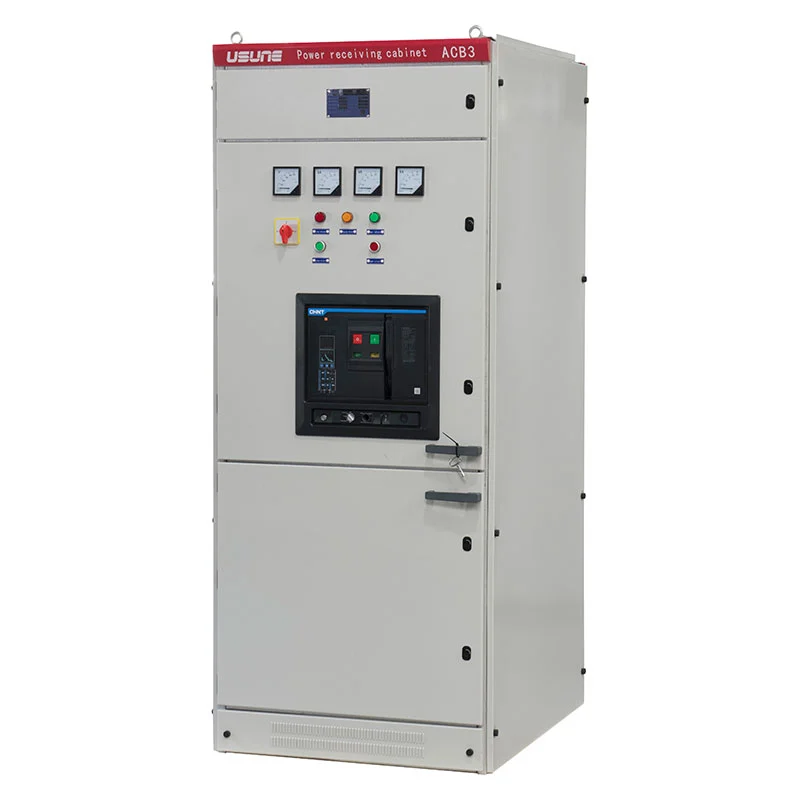

Tủ PC được thiết kế cho phía tiếp nhận và phân phối của hệ thống điện áp thấp.
Tùy theo thông số điện yêu cầu mà tủ có thể bố trí các mạch dòng Emax, MT, 3WN, AH, ME cầu dao và các bộ phận tương thích khác theo thiết kế được phê duyệt.
Phần phân phối có thể được sử dụng để cung cấp cho dây chuyền sản xuất hạ nguồn, máy biến áp, thiết bị phụ trợ, hệ thống tòa nhà và các tải điện khác.
Đối với các dự án có nhiều bộ cấp nguồn, mỗi mạch có thể được bố trí theo dòng điện định mức và khả năng bảo vệ của nó yêu cầu, làm cho mạng lưới phân phối tổng thể dễ dàng tổ chức hơn.
Tải động cơ thường là một trong những thành phần lớn nhất của hệ thống điện công nghiệp. Máy bơm, quạt, máy nén, băng tải, máy công cụ và thiết bị sản xuất đều có thể yêu cầu mạch động cơ chuyên dụng.
Cấu hình MCC sử dụng các ngăn kéo lớn và nhỏ để đáp ứng các yêu cầu về bộ nạp động cơ khác nhau. chính thiết bị chuyển mạch cho mỗi mạch điện có thể sử dụng cầu dao vỏ đúc công suất cao hoặc tải quay chuyển đổi bằng cầu chì.
Sự sắp xếp này cho phép các mạch động cơ được nhóm riêng biệt với các mạch phân phối điện chung trong khi duy trì sự điều khiển tập trung của hệ thống điện.
Các cơ sở công nghiệp có số lượng lớn động cơ và tải cảm ứng có thể yêu cầu bù công suất phản kháng.
Usune có thể cấu hình phần bù bằng các chức năng bù hệ số công suất thủ công, tự động hoặc từ xa. Phương pháp điều khiển thích hợp có thể được lựa chọn theo hệ thống quản lý điện của khách hàng.
Bằng cách tách biệt thiết bị bù khỏi mạch phân phối chung và mạch động cơ, việc bố trí tủ có thể tốt hơn tương ứng với chiến lược quản lý năng lượng tổng thể của khách hàng.
Giá trị chính của hệ thống điện áp thấp rút ra không chỉ đơn giản là cấu trúc tủ mà còn là khả năng tổ chức các chức năng điện khác nhau trong một hệ thống phối hợp.
Phần PC xử lý nguồn điện đến và phân phối điện đến các nguồn cấp điện ở hạ lưu. Cấu hình bộ ngắt của nó là được lựa chọn theo yêu cầu hiện tại và bảo vệ của hệ thống.
Phần MCC dành riêng cho các mạch liên quan đến động cơ. Kích thước ngăn kéo khác nhau có thể được sắp xếp theo động cơ xếp hạng và số lượng trung chuyển.
Phần bù quản lý công suất phản kháng và có thể được cấu hình để vận hành thủ công, tự động hoặc từ xa.
Ba khu chức năng này có thể được thiết kế riêng biệt hoặc tích hợp vào cùng một tủ điện hạ thế theo yêu cầu. tới các yêu cầu của dự án.
Việc lựa chọn hệ thống thiết bị đóng cắt điện áp thấp nên bắt đầu từ các phụ tải điện hơn là tủ điện ngoại hình.
Đối với một dự án phân phối điện, các kỹ sư thường cần xác nhận điện áp đầu vào, dòng điện định mức, số lượng bộ cấp nguồn đi, mức độ ngắn mạch, công suất động cơ và các yêu cầu mở rộng trong tương lai.
Đối với các cơ sở sử dụng nhiều động cơ, số lượng và công suất của động cơ trở thành yếu tố quan trọng trong việc xác định MCC cấu hình.
Khi tải phản kháng lớn thì khả năng bù cần thiết và phương pháp điều khiển cũng phải được được xem xét.
Cách tiếp cận dựa trên tải này giúp đảm bảo rằng cấu hình thiết bị đóng cắt cuối cùng tương ứng với hoạt động thực tế đặc điểm của cơ sở.
Bảng điều khiển thiết bị đóng cắt rút điện áp thấp có thể được cấu hình cho các ngành công nghiệp và môi trường điện khác nhau theo chức năng phân phối cần thiết.
Nhà máy có thể sử dụng cấu hình PC và MCC để phân phối điện năng tới các thiết bị sản xuất, động cơ, hệ thống phụ trợ, và máy móc xử lý.
Các nhà máy hóa dầu thường có nhiều hệ thống điều khiển bằng động cơ như máy bơm, quạt và máy nén. riêng biệt mạch điều khiển động cơ có thể được bố trí trong phần MCC.
Các cơ sở luyện kim và thép thường có động cơ công suất cao và nhiều dây chuyền sản xuất. Mô-đun phân phối cho phép quản lý các tải khác nhau thông qua các mạch cấp nguồn chuyên dụng.
Hạ tầng giao thông có thể sử dụng phân phối điện áp thấp tập trung cho các thiết bị cấp nguồn, phụ trợ hệ thống, thiết bị thông gió và các tải điện khác.
Các tòa nhà cao tầng và khu dân cư có thể sử dụng tủ phân phối hạ thế cho lộ tuyến tập trung quản lý và cung cấp thiết bị điện.
Các cơ sở liên quan đến điện có thể kết hợp phân phối đầu vào, bộ cấp nguồn đầu ra, mạch động cơ và công suất phản kháng bù trong một hệ thống điện áp thấp tích hợp.
Thiết bị tiêu chuẩn được thiết kế cho nhiệt độ môi trường xung quanh từ -5°C đến +40°C, với nhiệt độ trung bình không quá vượt quá +35°C trong 24 giờ.
Độ cao lắp đặt tiêu chuẩn là 2000m. Không khí xung quanh phải tương đối sạch sẽ và thích hợp cần xem xét các biện pháp khi sự dao động về độ ẩm và nhiệt độ có thể gây ra sự ngưng tụ.
Để vận chuyển và bảo quản, phạm vi nhiệt độ áp dụng là -25°C đến +55°C, với mức tiếp xúc ngắn hạn lên tới +70°C không quá 24 giờ.
Nếu thiết bị được yêu cầu cho các giàn khoan dầu ngoài khơi, nhà máy điện hạt nhân hoặc các môi trường đặc biệt khác, thì điều kiện hoạt động phải được xác nhận riêng giữa Usune và khách hàng.
| Mục | Đặc điểm kỹ thuật |
| Loại thiết bị | Thiết bị đóng cắt có thể rút điện áp thấp |
| Điện áp làm việc định mức | 660V |
| Tần số định mức | 50Hz / 60Hz |
| Chức năng chính | Phân phối điện / Điều khiển động cơ / Bù hệ số công suất |
| Các loại tủ | PC/MCC/Tủ bù |
| Bộ ngắt mạch PC | Dòng Emax / MT / 3WN / AH / ME |
| Cấu trúc MCC | Ngăn kéo lớn và nhỏ |
| Chuyển mạch chính MCC | Công tắc tải quay / MCCB ngắt cao có cầu chì |
| Chế độ bồi thường | Thủ công / Tự động / Từ xa |
| Độ cao lắp đặt | 2000m |
| Nhiệt độ môi trường xung quanh | -5°C đến +40°C |
| Nhiệt độ trung bình 24 giờ | 35°C |
| Nhiệt độ bảo quản | -25°C đến +55°C |
| Nhiệt độ ngắn hạn | Lên tới +70°C trong 24h |
| Hệ thống áp dụng | AC 50–60Hz |
Các thông số điện cuối cùng phải được xác nhận theo sơ đồ một đường, danh sách tải của khách hàng, yêu cầu bảo vệ và điều kiện lắp đặt.
Đối với các đội mua sắm, việc chỉ chọn tủ điện hạ thế theo điện áp và dòng điện định mức có thể không phù hợp. đủ.
Số lượng mạch đi, số lượng cấp động cơ, định mức động cơ riêng lẻ, yêu cầu ngắn mạch, công suất nguồn đến và các yêu cầu bù đều có thể ảnh hưởng đến cấu hình tủ cuối cùng.
Usune có thể xem xét các yêu cầu về điện của khách hàng và đề xuất sự kết hợp phù hợp giữa PC, MCC và chức năng bù trừ.
Cách tiếp cận này đặc biệt hữu ích cho các dự án công nghiệp nơi tổng đài cần chứa nhiều các loại tải điện thay vì chỉ phục vụ như một tủ phân phối thông thường.
Dự án phóng tên lửa Cas-space là một trong những dự án tham khảo gắn liền với thiết bị điện của Usune.
Các cơ sở phóng tên lửa chứa các hệ thống điện hỗ trợ phức tạp và yêu cầu phân phối điện có tổ chức cho thiết bị, phương tiện phụ trợ, hệ thống liên quan đến điều khiển và tải trọng cơ sở hạ tầng.
Trong môi trường như vậy, hệ thống phân phối điện cần đáp ứng các đặc tính tải khác nhau trong khi duy trì tổ chức mạch rõ ràng. Thiết bị chuyển mạch hạ thế của Usune được áp dụng như một phần của dự án bố trí thiết bị điện.
Dự án chứng minh việc ứng dụng thiết bị điện Usune trong cơ sở hạ tầng chuyên dụng nơi có nguồn điện yêu cầu phân phối vượt ra ngoài các tòa nhà thương mại hoặc công nghiệp thông thường.
Trước khi đặt mua Bảng điều khiển thiết bị đóng cắt có thể rút điện áp thấp, thông thường khách hàng nên cung cấp dự án sau thông tin:
| Thông tin bắt buộc | Mục đích |
| Điện áp hệ thống | Xác định cấu hình điện cơ bản |
| Dòng điện đến | Giúp xác định công suất thiết bị chuyển mạch đầu vào |
| Số lượng người ăn | Xác định cách sắp xếp khối chức năng của tủ |
| Số lượng động cơ | Xác định các yêu cầu MCC |
| Xếp hạng động cơ | Giúp lựa chọn các bộ phận nạp động cơ |
| Cấp độ ngắn mạch | Xác định yêu cầu bảo vệ |
| Yêu cầu bồi thường | Xác định cấu hình bù hệ số công suất |
| Môi trường cài đặt | Xác nhận các điều kiện hoạt động áp dụng |
| Sơ đồ điện | Giúp Usune chuẩn bị cách sắp xếp tủ phù hợp |
Việc cung cấp những chi tiết này ở giai đoạn báo giá cho phép Usune phát triển cấu hình thiết bị đóng cắt chính xác hơn và giảm bớt những thay đổi không cần thiết trong quá trình sản xuất.
| KHÔNG. | Mặt hàng | Đơn vị | Bộ chuyển mạch ngắt tải | đơn vị kết hợp | Bộ ngắt mạch | |
| 1 | Điện áp định mức | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Tần số định mức | Hz | 50 | 50 | 50 | |
| 3 | Đánh giá hiện tại | A | 630 | 125 (phụ thuộc vào dòng cầu chì) | 630 | |
| 4 | Mức cách điện định mức | Tần số chịu được áp lực 1 phút | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Xung chiếu sáng chịu được điện áp | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Dòng điện chịu ngắn mạch định mức | kA/s | 25/4 | —— | 25/4 | |
| 6 | Dòng điện chịu được đỉnh định mức | kA | 63 | —— | 63 | |
| 7 | Dòng điện ngắn mạch định mức | kA | 63 | Giới hạn bởi cầu chì HV | 63 | |
| 8 | Dòng điện ngắn mạch định mức | kA | —— | Giới hạn bởi cầu chì HV | 25/25 | |
| 9 | Dòng truyền định mức | A | —— | 1700/1400 | —— | |
| 10 | Dòng điện cắt tải hoạt động định mức | A | 630 | —— | —— | |
| 11 | Dòng điện cắt vòng kín định mức | A | 630 | —— | 630 | |
| 12 | Tuổi thọ cơ khí | công tắc ngắt tải/CB | lần | 10000 | 10000 | 20000 |
| Công tắc cách ly/tiếp đất | 5000 | 5000 | 5000 | |||
| 13 | Điện trở mạch | μΩ | 150 | —— | 150 | |
| 14 | Áp suất sạc định mức (áp suất đo 20oC) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tỷ lệ rò rỉ khí tương đối hàng năm | % | 0.05 | 0.05 | 0.05 | |
| 16 | mức độ bảo vệ IP | Tủ | IP4X | IP4X | IP4X | |
| Bình xăng | IP67 | IP67 | IP67 | |||

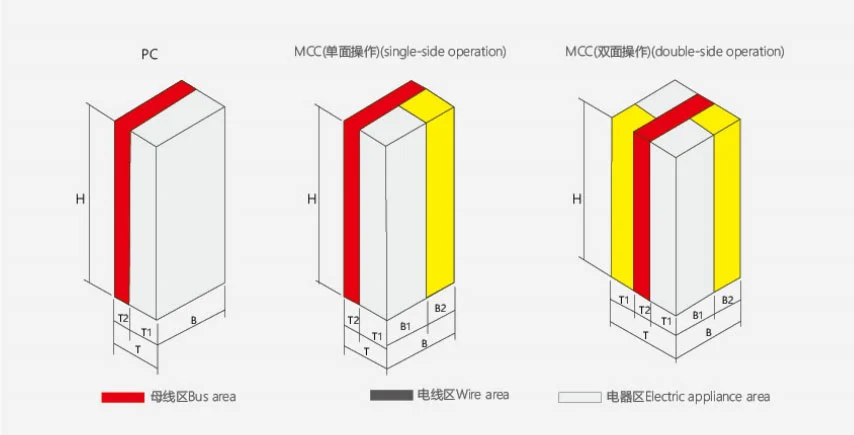

| Chiều cao | Chiều rộng | Độ sâu | Ghi chú | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Hoạt động một mặt |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Hoạt động hai mặt |
Usune vận hành các quy trình quản lý chất lượng và sản xuất theo tiêu chuẩn ISO 9001, ISO 14001 và ISO 45001.
Các sản phẩm được phát triển và sản xuất dựa trên các tiêu chuẩn IEC và GB hiện hành. Chứng nhận CE là sẵn có cho các cấu hình sản phẩm áp dụng và thị trường mục tiêu.
Kiểm tra nhà máy bao gồm lắp đặt linh kiện, lắp ráp tủ, kết nối điện, cơ chế chức năng, và kiểm tra định kỳ trước khi giao hàng.
Các tài liệu kỹ thuật liên quan và báo cáo thử nghiệm có thể được cung cấp theo yêu cầu của dự án.
Thiết bị được thiết kế cho các hệ thống xoay chiều có điện áp làm việc định mức từ 660V trở xuống.
Hệ thống có thể tích hợp các chức năng phân phối điện, điều khiển động cơ và bù hệ số công suất tự động.
Tủ PC chủ yếu được sử dụng để nhận và phân phối điện. Nó có thể được cấu hình với mạch phù hợp máy cắt theo yêu cầu của hệ thống.
Tủ MCC được thiết kế để điều khiển tập trung và bảo vệ nhiều mạch động cơ. Nó có thể sử dụng lớn và cấu hình ngăn kéo nhỏ.
Đúng. Usune có thể cấu hình tủ theo sơ đồ một đường, danh sách tải, định mức động cơ của khách hàng, số lượng trung chuyển, và yêu cầu bồi thường.
Usune hoạt động theo hệ thống quản lý ISO 9001, ISO 14001 và ISO 45001. Sản phẩm được thiết kế theo các tiêu chuẩn IEC và GB hiện hành, có chứng nhận CE cho các cấu hình hiện hành.
Các môi trường đặc biệt như giàn khoan ngoài khơi và cơ sở điện hạt nhân cần có đánh giá kỹ thuật riêng và thỏa thuận trước khi sản xuất.
Khách hàng nên cung cấp điện áp hệ thống, dòng điện đến, số lượng bộ cấp nguồn, thông tin động cơ, mức độ ngắn mạch, yêu cầu bồi thường, sơ đồ một đường dây và môi trường lắp đặt.
Đúng. Việc kiểm tra tại nhà máy và kiểm tra định kỳ được thực hiện trước khi giao hàng và có thể gửi các báo cáo kiểm tra liên quan cung cấp theo yêu cầu của dự án.
Usune tập trung vào thiết bị điện hạ thế và cung cấp cấu hình thiết bị đóng cắt theo dự án cho các ứng dụng công nghiệp, thương mại, năng lượng, giao thông và cơ sở hạ tầng chuyên dụng.
Đối với khách hàng mua Bảng điều khiển thiết bị đóng cắt rút điện áp thấp, Usune có thể hỗ trợ quy trình từ khâu điện xác nhận tham số và cấu hình tủ cho đến kiểm tra sản xuất và chứng từ vận chuyển, cung cấp một giải pháp thiết thực dựa trên hệ thống điện thực tế thay vì sử dụng cùng một cấu hình cho mọi dự án.
