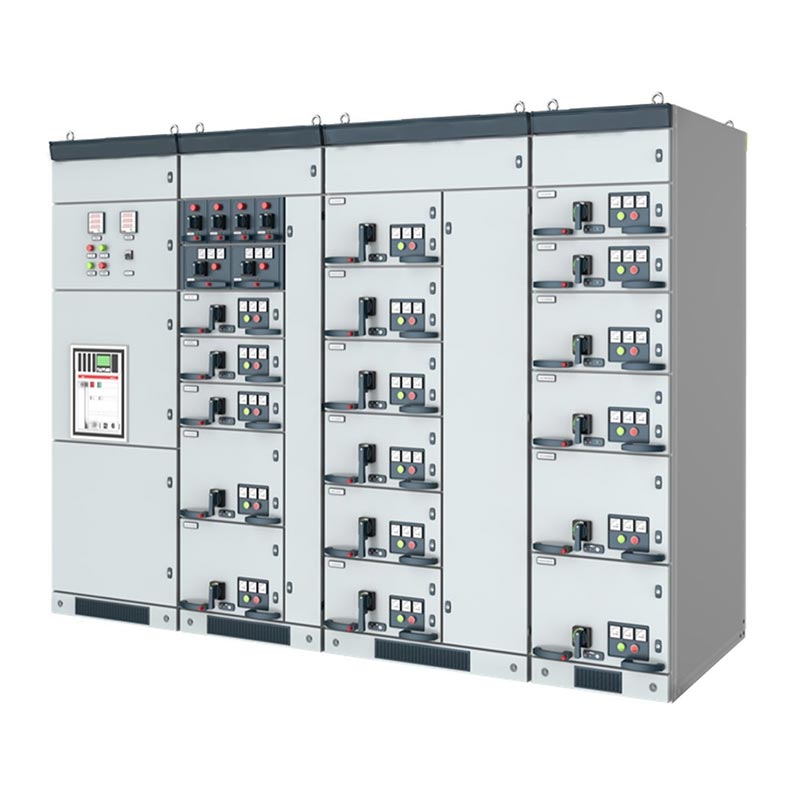

Thiết bị đóng cắt điện áp thấp Mns

Thiết bị đóng cắt điện áp thấp Usune MNS sử dụng cấu trúc mô-đun tiêu chuẩn do nhà máy lắp ráp (FBA) và chủ yếu được sử dụng cho phân phối, chuyển đổi và điều khiển nguồn điện trong các hệ thống điện AC 50/60Hz, 660V trở xuống. Sản phẩm tuân thủ nghiêm ngặt với các tiêu chuẩn GB 7251.1, JB/T 9961 và IEC439-1 và được chứng nhận hệ thống quản lý ISO, tích hợp độ tin cậy cao, an toàn vận hành và dễ bảo trì.

Thiết bị chuyển mạch điện áp thấp

Thiết bị đóng cắt trung thế

Kịch bản áp dụng

1. Ngành điện: Nhà máy điện, trạm biến áp
2. Lĩnh vực công nghiệp: Hóa dầu, luyện thép cán thép, công nghiệp nhẹ và dệt may, doanh nghiệp khai khoáng
3. Xây dựng và cơ sở hạ tầng: Cộng đồng dân cư, nhà cao tầng, hạ tầng giao thông
4. Các kịch bản đặc biệt: Dàn khoan dầu ngoài khơi, nhà máy điện hạt nhân (cần có hồ sơ kỹ thuật riêng) thỏa thuận)

Điều kiện môi trường

1. Nhiệt độ môi trường: -5oC～+40oC, nhiệt độ trung bình 24 giờ không vượt quá +35oC
2. Độ ẩm: Độ ẩm tương đối không quá 50% ở +40oC; độ ẩm cao hơn được cho phép ở nhiệt độ thấp hơn (ví dụ: 90% ở 20oC), nhưng cần lưu ý đến sự ngưng tụ.
3. Độ cao lắp đặt: Không quá 2000m
4. Nhiệt độ vận chuyển và bảo quản: -25oC ～ + 55oC, có thể chịu được +70oC trong thời gian ngắn (24h)
5. Việc tùy chỉnh có thể được thương lượng với nhà sản xuất nếu không thể đáp ứng các điều kiện vận hành đặc biệt.

Thông số kỹ thuật và loại kết cấu

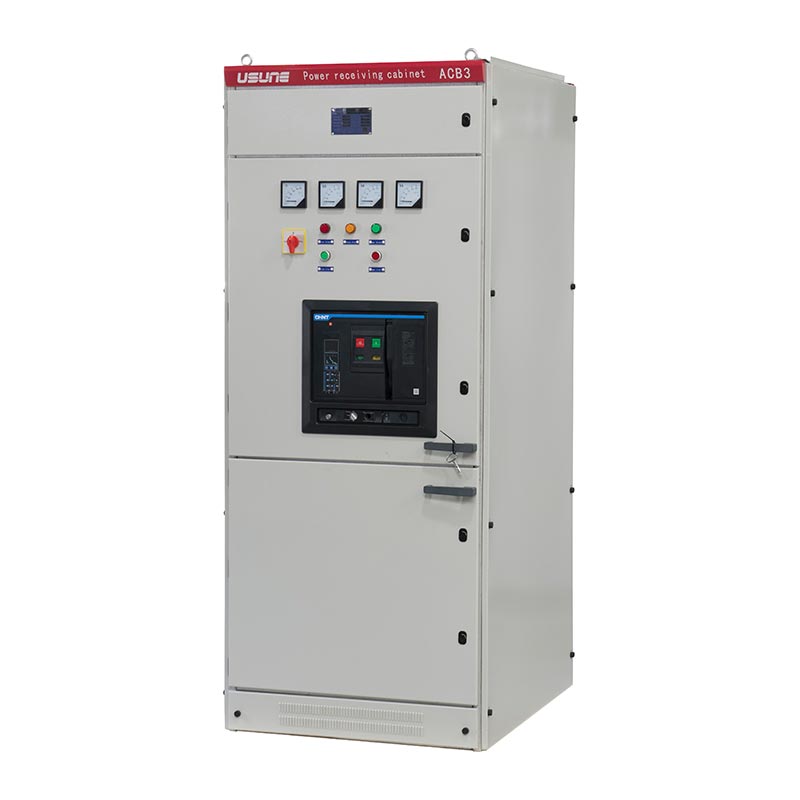

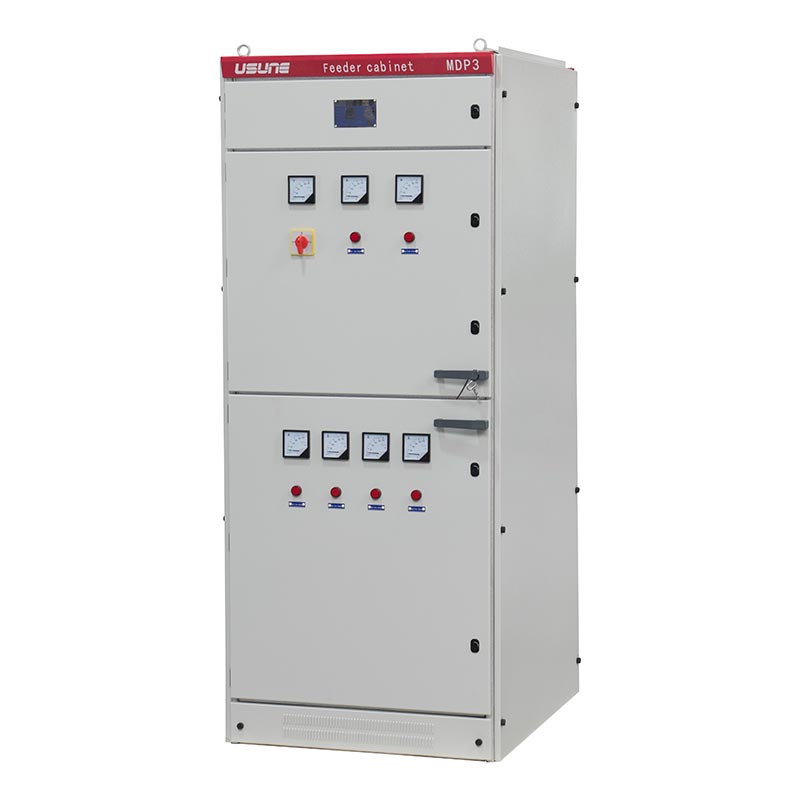

1. Tủ trung tâm phân phối (PC)

Tương thích với Emax, MT, 3WN, AH, ME 1. Bộ ngắt mạch dòng: Được sử dụng để tiếp nhận, phân phối và truyền tải điện bảo vệ.

2. Tủ trung tâm điều khiển động cơ (MCC)

Bao gồm các ngăn kéo lớn và nhỏ, công tắc chính của mỗi mạch sử dụng vỏ đúc có khả năng phá vỡ cao bộ ngắt mạch hoặc công tắc tải loại cầu chì để điều khiển động cơ tập trung.

3. Tủ bù hệ số công suất tự động

Được trang bị các thiết bị bù hệ số công suất thủ công, tự động và từ xa để đạt được công suất phản kháng thông minh điều chỉnh.

Trường hợp ứng dụng thực tế

Nghiên cứu điển hình: Dự án nâng cấp Nhà máy cán thép lớn ở miền Bắc Trung Quốc

Nhà máy thép này đã chọn Thiết bị đóng cắt hạ thế Usune MNS làm thiết bị cốt lõi cho hệ thống phân phối điện chính và điều khiển động cơ máy cán, cấu hình tổng cộng 58 tủ MCC và 12 tủ bù.

Thiết bị có thể chịu được tải trọng khởi động và dừng thường xuyên của động cơ công suất cao một cách ổn định. Loại ngăn kéo cấu trúc làm cho việc bảo trì và mở rộng công suất hiệu quả hơn. Đã hoạt động ổn định nhiều năm đảm bảo sản xuất liên tục một cách hiệu quả và giảm đáng kể chi phí bảo trì do ngừng hoạt động.

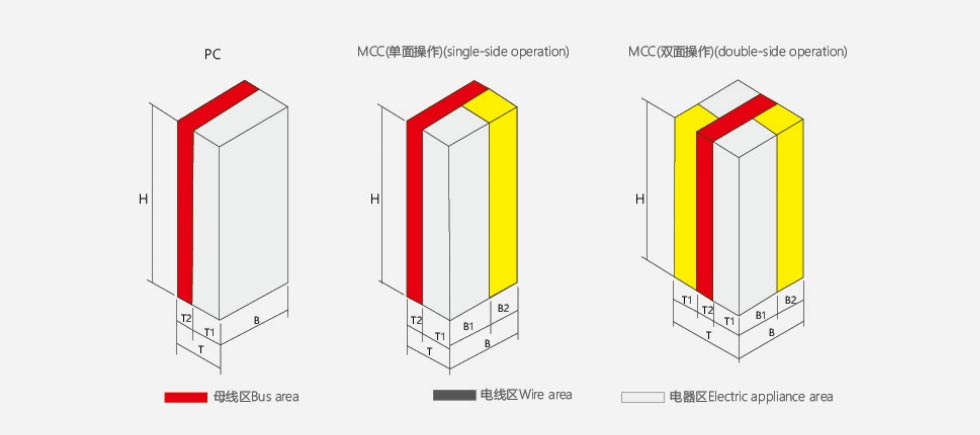

Kích thước bên ngoài của sản phẩm

Tủ trung tâm phân phối điện (PC)

B Tủ trung tâm điều khiển động cơ (MCC)

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Thiết bị đóng cắt hạ thế MNS có ưu điểm gì so với tủ cố định truyền thống?

Trả lời: MNS có thiết kế mô-đun kéo ra được, dẫn đến mật độ mạch cao hơn và diện tích chiếm chỗ nhỏ hơn bên trong. cái tủ. Các thiết bị bị lỗi có thể được tháo rời và thay thế riêng lẻ mà không bị mất điện hoàn toàn. Nó cung cấp khả năng mở rộng lớn hơn và cách ly an toàn tốt hơn, làm cho nó phù hợp hơn với nguồn điện công nghiệp và xây dựng hiện đại phân phối.

Câu 2: Sản phẩm này có thể sử dụng được trong môi trường biển hoặc môi trường có độ ẩm cao không?

Đ: Vâng. Nó có thể được sử dụng trực tiếp trong môi trường bình thường. Đối với các tình huống đặc biệt như giàn khoan ngoài khơi và hệ thống hạt nhân nhà máy điện, Usune có thể cung cấp các giải pháp tùy chỉnh về khả năng chống ăn mòn, chống ẩm và phun muối bảo vệ và ký kết các thỏa thuận kỹ thuật đặc biệt.

Câu 3: Tiêu chuẩn thực hiện của sản phẩm là gì?

Trả lời: Sản phẩm tuân thủ các tiêu chuẩn quốc tế GB 7251.1, JB/T 9961 và IEC439-1. Thiết kế và sản xuất Tuân thủ các yêu cầu của hệ thống quản lý ISO.

Bản tóm tắt

Thiết bị đóng cắt điện áp thấp Usune MNS có cấu trúc tiêu chuẩn, hiệu suất ổn định và bảo trì dễ dàng, phù hợp với nhu cầu phân phối điện trong nhiều lĩnh vực như công nghiệp, điện lực, xây dựng. Tận dụng Chuỗi công nghiệp hoàn chỉnh và khả năng sản xuất chuyên nghiệp của Trung Quốc, Usune, với tư cách là nhà sản xuất và nhà cung cấp, cung cấp các giải pháp phân phối điện áp thấp an toàn và hiệu quả cho người dùng trên toàn thế giới.
