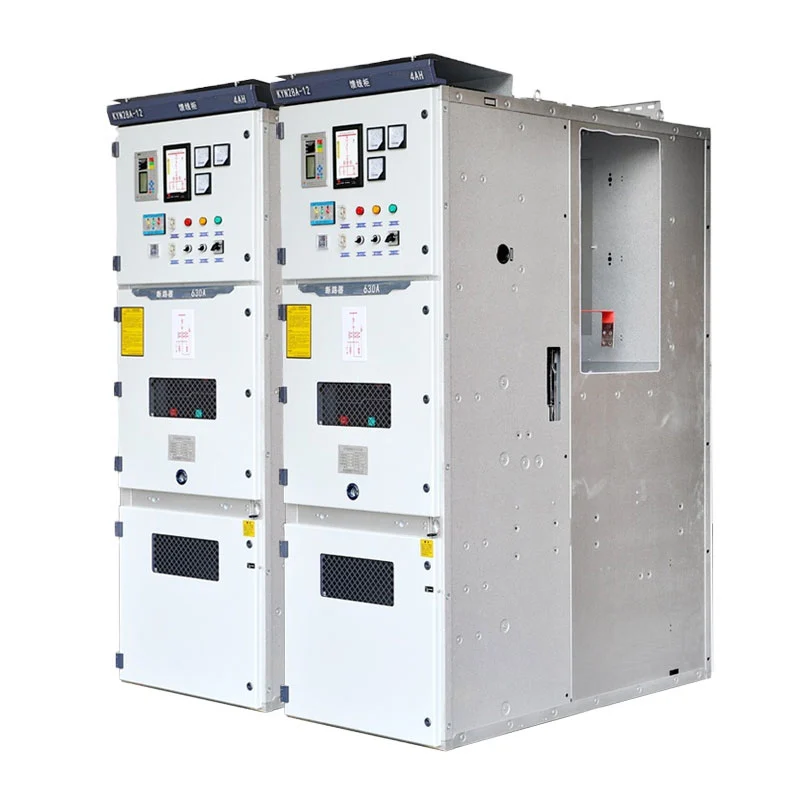

Bảng điều khiển Vcb trung thế này tìm thấy ứng dụng trong các nhà máy điện, trạm biến áp, nhà máy công nghiệp, khu khai thác mỏ, khu phức hợp thương mại và các công trình phân phối MV trong nhà tương đương. Quá trình sản xuất tuân thủ các thông số kỹ thuật có liên quan của IEC và GB, trong khi Usune duy trì các khung quản lý được chứng nhận ISO 9001, ISO 14001 và ISO 45001; Tuân thủ CE có sẵn để đáp ứng các điều kiện tiên quyết của thị trường nước ngoài.
Điểm nổi bật của thiết bị đóng cắt này nằm ở thiết lập cầu dao chân không có thể tháo rời. Thay vì cố định bộ phận ngắt tĩnh trong vỏ, nó được lắp vào một xe lăn có khả năng chuyển đổi giữa các trạng thái kết nối, kiểm tra và ngắt kết nối theo các giao thức quy định. Sự sắp xếp như vậy mang lại lợi ích thực tế trong quá trình kiểm tra, thay thế bộ phận và truy tìm lỗi. Có thể chỉ định các giá đỡ cầu dao, giá đỡ PT và giá chuyển dao cách ly để phù hợp với cách bố trí mạch điện và định dạng kéo ra cho phép các đội dịch vụ tiếp cận mục tiêu mà không cần tước bỏ toàn bộ vỏ. Trong trường hợp các trạm biến áp và lưới công nghiệp chế biến yêu cầu dịch vụ nhanh chóng theo lịch trình và hoán đổi linh kiện, khái niệm máy cắt di động này giúp hợp lý hóa quy trình công việc và giảm thời gian ngừng hoạt động.

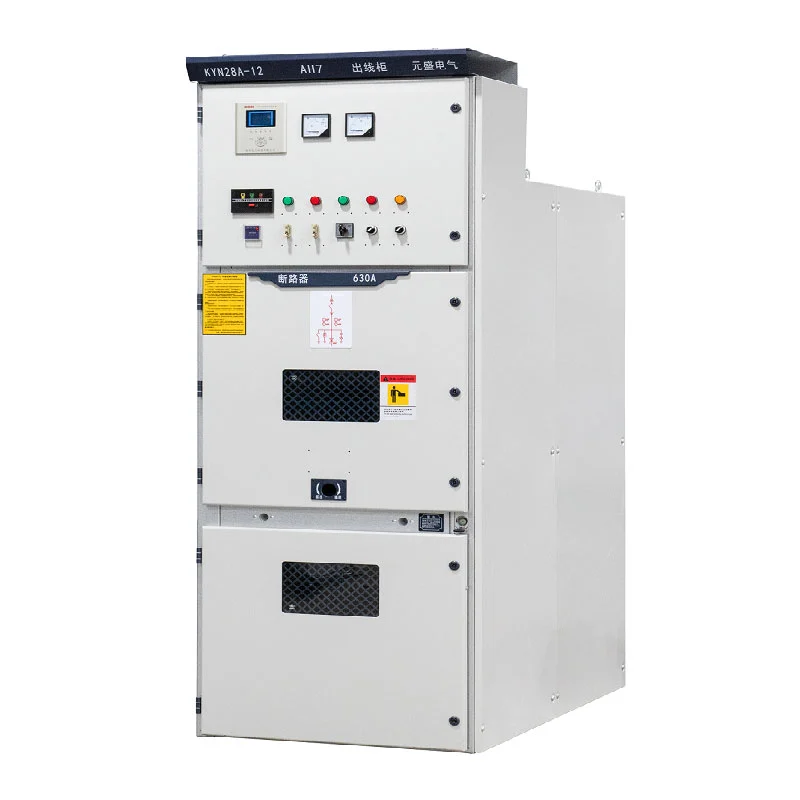

Đối với các tổ hợp điện áp trung thế, an toàn vận hành được xếp vào hàng ưu tiên mua sắm hàng đầu—các bước chuyển đổi sai có thể gây ra nguy hiểm nghiêm trọng về điện. Dòng KYN28 tích hợp khóa liên động cơ học năm bằng chứng được thiết kế để ngăn chặn các thói quen vận hành không đúng cách. Rào cản phần cứng này ngăn chặn:
Lỗi xử lý cầu dao – dừng hành động ngắt hoặc đóng ngoài ý muốn.
Giá đỡ có tải – ngăn chặn chuyển động của xe đẩy trong khi mạch mang dòng điện.
Nối đất dưới điện áp – chặn việc đóng dao nối đất trên mạng đang hoạt động.
Cấp điện khi nối đất – ngăn chặn việc cấp điện cho mạch khi nối đất.
Vào khoang trái phép – từ chối nhân viên tiếp cận các khoang đang được cấp điện.
Bằng cách thực thi trình tự bắt buộc về mặt vật lý, sơ đồ khóa liên động này cung cấp thêm một lớp bảo vệ trong cả nhiệm vụ chuyển đổi và bảo trì.

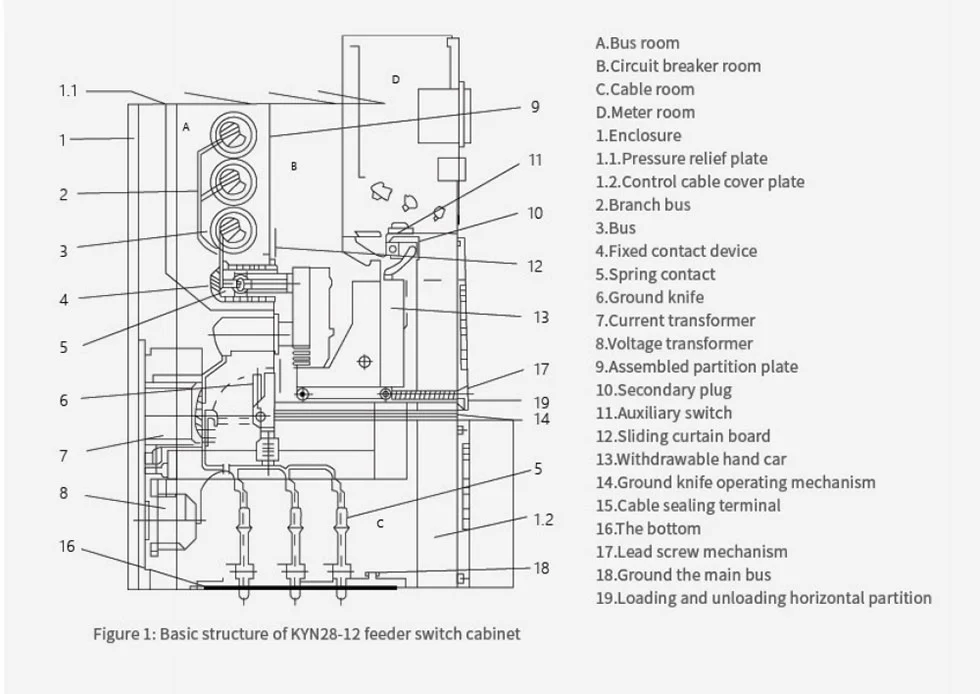

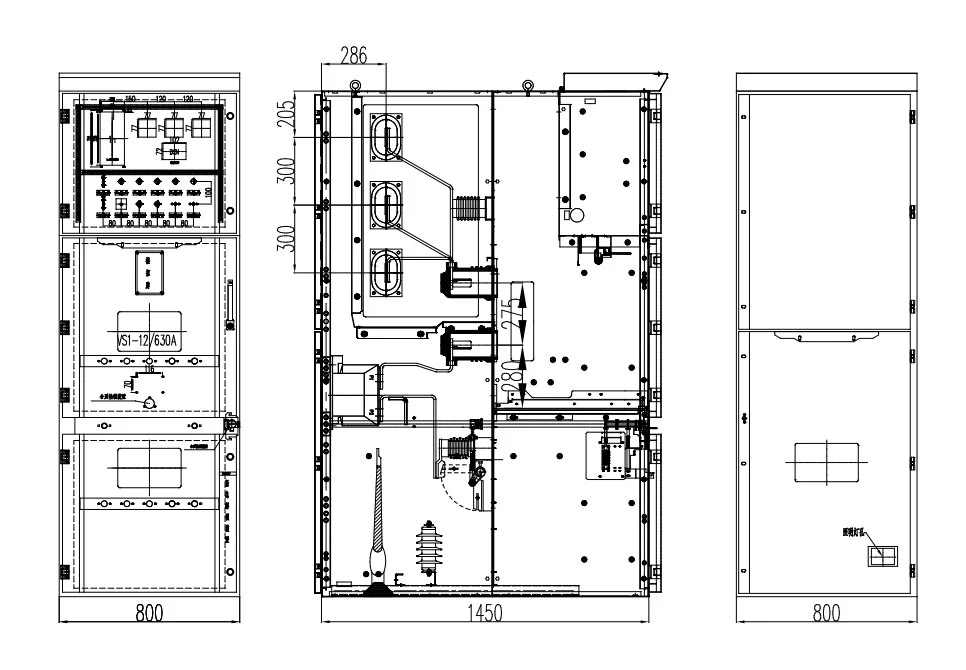

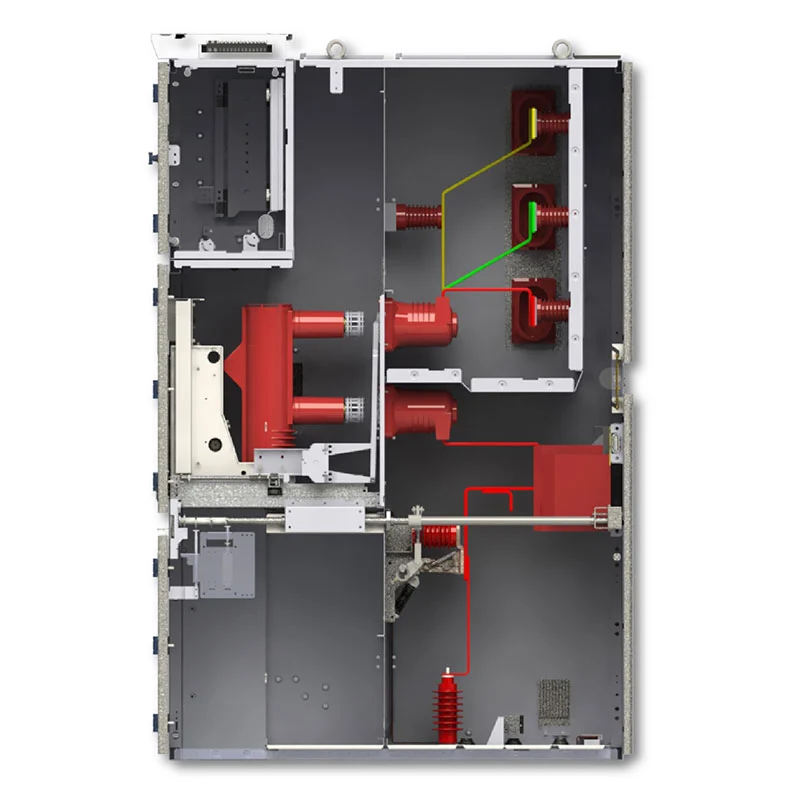

Bảng điều khiển Vcb trung thế sử dụng phần bên trong được ngăn bằng kim loại để cách ly các phần mang dòng chính. Khoang thiết bị ngắt, ống dẫn thanh cái, khoang đầu cáp, thiết bị đo và khoang điện áp thấp cùng với kênh giảm áp đều được bố trí riêng biệt. Cách tiếp cận phân vùng này hạn chế sự lây lan của lỗi bên trong và tách biệt các cụm lắp ráp riêng biệt trong quá trình bảo trì, đồng thời khiến kiến trúc bên trong trở nên dễ hiểu hơn đối với người vận hành. Các nắp cứu trợ phía trên vạch ra một lối thoát được quản lý đối với áp lực do sự cố hồ quang, giảm thiểu những hậu quả có thể xảy ra đối với nhân viên và thiết bị lân cận.
Được cấu hình để vận hành và chăm sóc phía trước, tủ tỏ ra đặc biệt hữu ích trong các phòng điện nơi mà khoảng trống phía sau khan hiếm. Tất cả các bước chuyển đổi và bảo quản tiêu chuẩn đều tuân theo quy trình được phê duyệt chỉ từ mặt trước. Mô hình truy cập phía trước này cũng đơn giản hóa thiết kế phòng và cắt giảm không gian lối đi phía sau cần thiết cho sự chú ý định kỳ. Đối với những vị trí dễ bị ẩm, có thể lắp một bộ sưởi chống ngưng tụ bên trong để hạn chế sự hư hỏng do độ ẩm bên trong vỏ.
Các kế hoạch phân phối MV đa dạng đòi hỏi các vai trò nội các riêng biệt. Thiết bị này có thể được chỉ định làm thiết bị tiếp nhận nguồn cung cấp tiện ích, động cơ hoặc bộ cấp nguồn bên ngoài, bộ PT và cảm biến, bộ phận đo lường, bộ ghép nối thanh cái hoặc khoang cách ly. Khả năng thích ứng như vậy cho phép các công ty EPC, nhà tích hợp điện và người vận hành nhà máy điều chỉnh các dãy thiết bị đóng cắt phù hợp với sơ đồ một đường dây của dự án thay vì buộc phải sử dụng một loại tủ thống nhất cho mọi lỗ mở.
Nhà máy điện – Mạch phụ trợ và phân phối trong các cơ sở phát điện phụ thuộc vào thiết bị trung thế đáng tin cậy để nhận điện, định tuyến và bảo vệ mạch điện. Bố cục VCB có thể tháo rời mang lại giải pháp khả thi cho việc bảo vệ và chuyển mạch, cho phép các đội bảo trì rút hoặc thay đổi bộ chuyển đổi cầu dao khi cần thiết.
Trạm biến áp – Trong các trạm biến áp, Bảng điều khiển Vcb trung thế có thể được bố trí cho các đường dây vào, các lộ xuất tuyến, phân đoạn xe buýt, giám sát điện áp và các mục đích phân phối liên minh. Lớp vỏ được phân vùng và kiến trúc khóa liên động năm lớp củng cố các hoạt động bảo trì và chuyển mạch an toàn.
Cơ sở công nghiệp – Các nhà máy sản xuất thường vận hành nhiều động cơ, máy biến áp, dây chuyền sản xuất và mạng lưới điện hỗ trợ. Bảng điều khiển Vcb trung thế chứa các cấu hình bảo vệ động cơ và lộ khác nhau, tập trung chuyển mạch MV và phân phối điện trên toàn bộ khu vực.
Hoạt động khai thác – Hoạt động khai thác cần phân phối điện linh hoạt cho động cơ, máy bơm, hệ thống thông gió, nhà máy chế biến và các nhu cầu phụ trợ. Cấu trúc vỏ kim loại và định dạng cầu dao có thể tháo rời cung cấp giải pháp phân phối MV trong nhà âm thanh phù hợp với điều kiện khai thác khắc nghiệt.
Tòa nhà thương mại & cao tầng – Các khối văn phòng lớn và các công trình cao tầng thường chứa các bộ phận phân phối và nạp MV trong các phòng chuyển mạch chuyên dụng chật hẹp. Vận hành và bảo trì phía trước giúp dễ dàng lập kế hoạch không gian ở những nơi có không gian lắp đặt hạn chế.
Bảng điều khiển Vcb trung thế có sẵn cho các yêu cầu phân phối trung áp khác nhau. Kỹ thuật chính các thông số bao gồm:
| Mục | Đặc điểm kỹ thuật |
| Điện áp định mức | 3,6kV, 7,2kV, 12kV |
| Tần số định mức | 50Hz / 60Hz |
| Xếp hạng hiện tại | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Dòng điện cắt ngắn mạch định mức | 25kA, 31,5kA, 40kA, 50kA |
| Xếp hạng thời gian ngắn chịu được hiện tại | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Mức độ bảo vệ | Vỏ ngoài IP4X, ngăn bên trong IP2X |
| Nhiệt độ môi trường xung quanh | -15°C đến +40°C |
| Độ cao | 1000m, bị giảm ở độ cao cao hơn |
| Cài đặt | trong nhà |
Điện áp định mức thực tế, dòng điện, công suất ngắn mạch, cách bố trí tủ và các thông số kỹ thuật khác phải được xác nhận theo sơ đồ đường đơn của dự án và thông số kỹ thuật của khách hàng.
Thiết bị được thiết kế để lắp đặt trong nhà với nhiệt độ môi trường xung quanh từ -15°C đến +40°C. hàng ngày độ ẩm tương đối trung bình không được vượt quá 95%, trong khi độ ẩm trung bình hàng tháng không được vượt quá 90%.
Môi trường lắp đặt không được có khí nổ hoặc ăn mòn, bụi dẫn điện và rung động nghiêm trọng. Đối với việc lắp đặt ngoài điều kiện dịch vụ tiêu chuẩn, yêu cầu kỹ thuật cần được xác nhận với Usune trước khi sản xuất để có thể đánh giá cấu hình phù hợp.
Usune có hơn 14 năm kinh nghiệm trong lĩnh vực thiết bị điện và có đội ngũ R&D giàu kinh nghiệm có khả năng phát triển cấu hình thiết bị theo yêu cầu cụ thể của dự án.

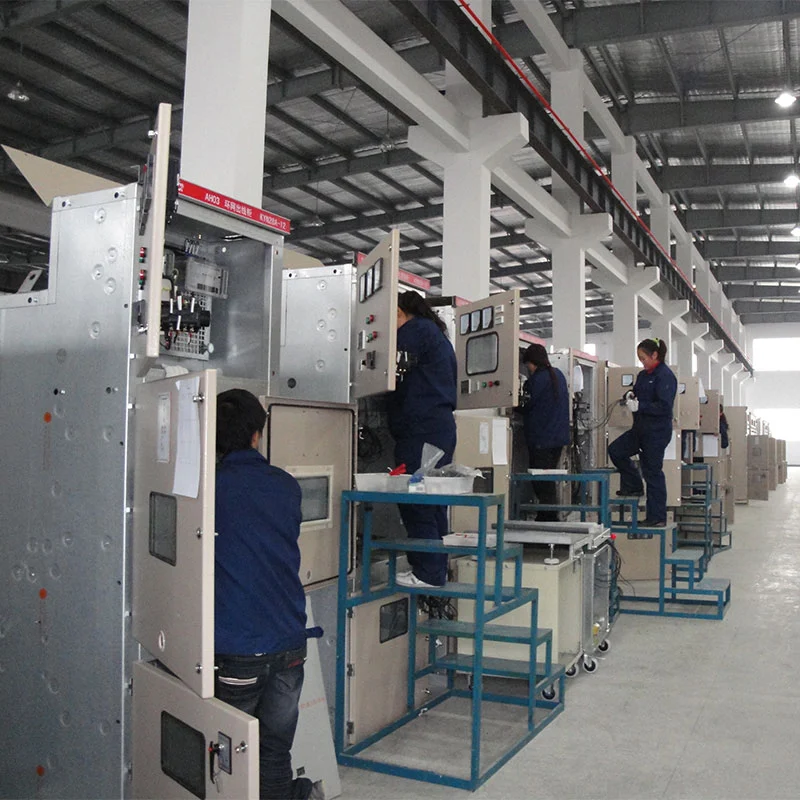

Kiểm soát chất lượng bao gồm các bộ phận, lắp ráp, hiệu suất điện và thành phẩm. Các bài kiểm tra định kỳ là được tiến hành trước khi thiết bị rời khỏi nhà máy để xác minh hiệu suất của sản phẩm và đảm bảo rằng thiết bị đóng cắt được giao đáp ứng các yêu cầu kỹ thuật đã thỏa thuận.
Các dự án khác nhau có thể yêu cầu mức dòng điện khác nhau, cách kết hợp tủ, bố trí bảo vệ và điều khiển khác nhau. chức năng. Usune cung cấp hỗ trợ cấu hình và liên lạc kỹ thuật dựa trên sơ đồ một đường của khách hàng và thông số kỹ thuật.
Đối với cấu hình tiêu chuẩn, Usune có thể cung cấp thời gian sản xuất khoảng 15–20 ngày sau khi xác nhận và thanh toán, với thời gian thực tế tùy thuộc vào cấu hình và số lượng đặt hàng.
Usune duy trì các báo cáo thử nghiệm sản phẩm và tài liệu kỹ thuật liên quan để hỗ trợ khách hàng kiểm tra, thực hiện dự án thủ tục phê duyệt và đánh giá nhà cung cấp.
Thiết bị này đã được tham chiếu cho Dự án phóng tên lửa không gian Cas, nơi có hệ thống điện trung thế thiết bị phân phối là cần thiết cho cơ sở hạ tầng hàng không vũ trụ chuyên dụng.
Cơ sở phóng tên lửa chứa các tải điện quan trọng và hệ thống hỗ trợ yêu cầu nguồn điện đáng tin cậy các thủ tục chuyển mạch phân phối và điều khiển. Trong loại dự án này, cấu hình thiết bị đóng cắt cần phải xem xét không chỉ công suất điện mà còn cả an toàn vận hành, cách ly lỗi, khả năng tiếp cận bảo trì và tích hợp thiết bị trong hệ thống phân phối điện tổng thể.
Cấu trúc ngắt mạch chân không có thể rút ra và hệ thống khóa liên động cơ học năm bằng chứng mang lại sự phù hợp cấu hình cho các hoạt động chuyển mạch và bảo trì được kiểm soát. Cấu trúc tủ ngăn cách hơn nữa hỗ trợ tách biệt giữa các bộ phận ngắt, thanh cái, cáp và điều khiển.
Tài liệu tham khảo của dự án thể hiện khả năng ứng dụng công nghệ thiết bị đóng cắt trung thế của Usune vào các lĩnh vực chuyên dụng cơ sở hạ tầng nơi độ tin cậy phân phối điện và an toàn vận hành là kỹ thuật quan trọng cân nhắc.
Sản phẩm được sản xuất dựa trên các yêu cầu IEC và GB hiện hành dành cho thiết bị đóng cắt trung thế và thiết bị điện. Usune hoạt động theo Hệ thống quản lý chất lượng ISO 9001, Môi trường ISO 14001 Hệ thống quản lý và Hệ thống quản lý an toàn và sức khỏe nghề nghiệp ISO 45001.
Sản phẩm cũng có sẵn chứng nhận CE cho các thị trường quốc tế hiện hành. Báo cáo thử nghiệm và kỹ thuật tài liệu có thể được cung cấp theo yêu cầu của dự án và khách hàng.
Cấu hình tiêu chuẩn bao gồm các ứng dụng 3,6kV, 7,2kV và 12kV. Đối với một dự án cụ thể, điện áp định mức và các thông số cách điện phải được xác nhận theo yêu cầu của hệ thống điện.

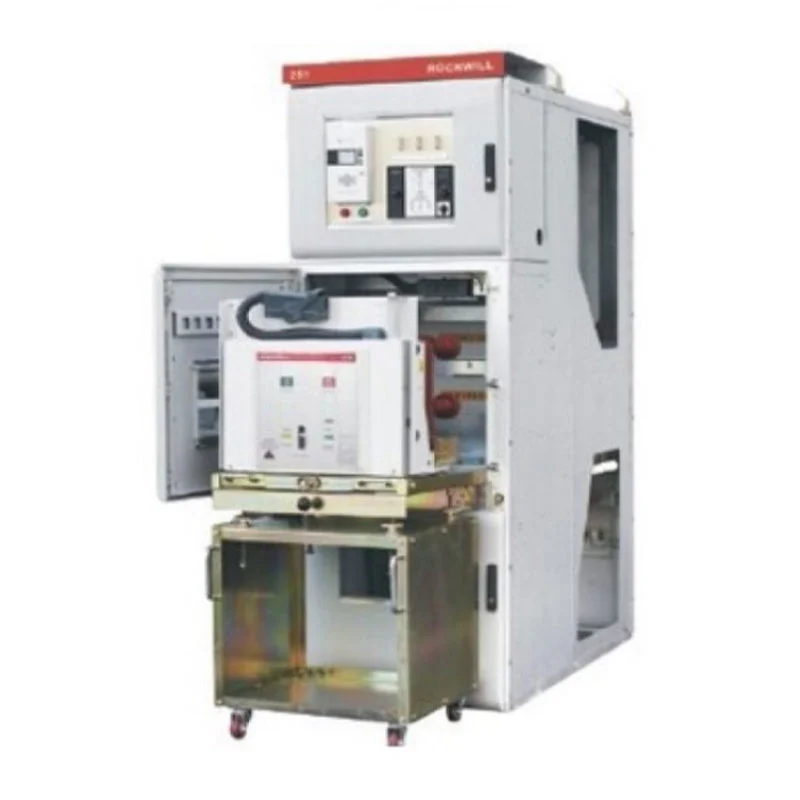

Xe đẩy có thể kéo ra cho phép máy cắt chân không được di chuyển giữa các vị trí vận hành và cách ly. Cái này giúp cho việc kiểm tra, thử nghiệm, thay thế và bảo trì thuận tiện hơn so với cầu dao cố định cố định sắp xếp.
Hệ thống năm bằng chứng là khóa liên động an toàn cơ học được thiết kế để ngăn chặn trình tự vận hành không chính xác. Nó giúp ngăn chặn hoạt động của máy cắt không đúng cách, chuyển động của xe đẩy khi đang tải, vận hành dao nối đất không chính xác, cấp điện cho máy mạch nối đất và vô tình truy cập vào các ngăn có điện.
Đúng. Thiết bị đóng cắt có thể được bố trí dưới dạng tủ vào, ra, PT, đo sáng, phân đoạn bus hoặc tủ cách ly theo cấu hình điện của dự án.
Đúng. Usune hỗ trợ các yêu cầu OEM như logo khách hàng, tên công ty và cấu hình dành riêng cho dự án, tùy thuộc vào xác nhận kỹ thuật và sản xuất.
Đối với cấu hình tiêu chuẩn, thời gian sản xuất thông thường là khoảng 15–20 ngày sau khi thanh toán và yêu cầu kỹ thuật. xác nhận. Thời gian thực hiện thực tế phụ thuộc vào cấu hình, số lượng sản phẩm và yêu cầu của dự án.
Usune tiến hành kiểm tra chất lượng từ các bộ phận cho đến khâu lắp ráp cuối cùng và thực hiện các kiểm tra định kỳ trước khi giao hàng. Các báo cáo thử nghiệm liên quan có thể được cung cấp theo yêu cầu của khách hàng và dự án.
Thời hạn bảo hành tiêu chuẩn là 12 tháng kể từ ngày vận chuyển, tùy thuộc vào doanh số và kỹ thuật đã thỏa thuận điều kiện.
Nếu bạn đang tìm nguồn cung cấp Bảng điều khiển Vcb trung thế cho nhà máy điện, trạm biến áp, cơ sở công nghiệp, dự án khai thác mỏ, tòa nhà thương mại hoặc dự án cơ sở hạ tầng chuyên dụng, Usune có thể cung cấp hỗ trợ cấu hình dựa trên yêu cầu về điện.
Gửi sơ đồ một đường, điện áp định mức, dòng điện định mức, mức ngắn mạch, số lượng tủ và yêu cầu chức năng cho Usune để đánh giá và báo giá kỹ thuật.
