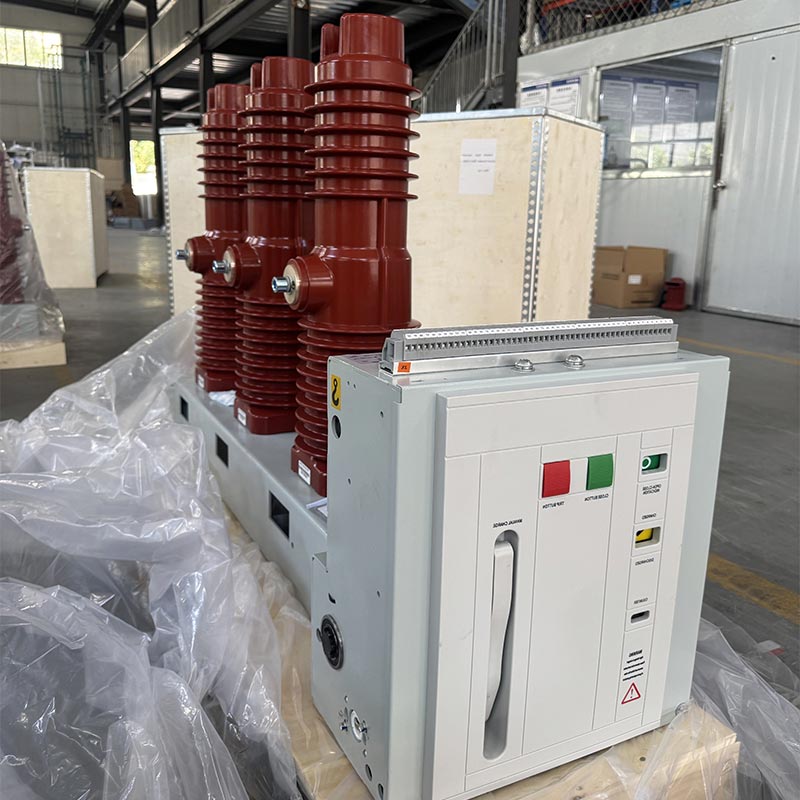

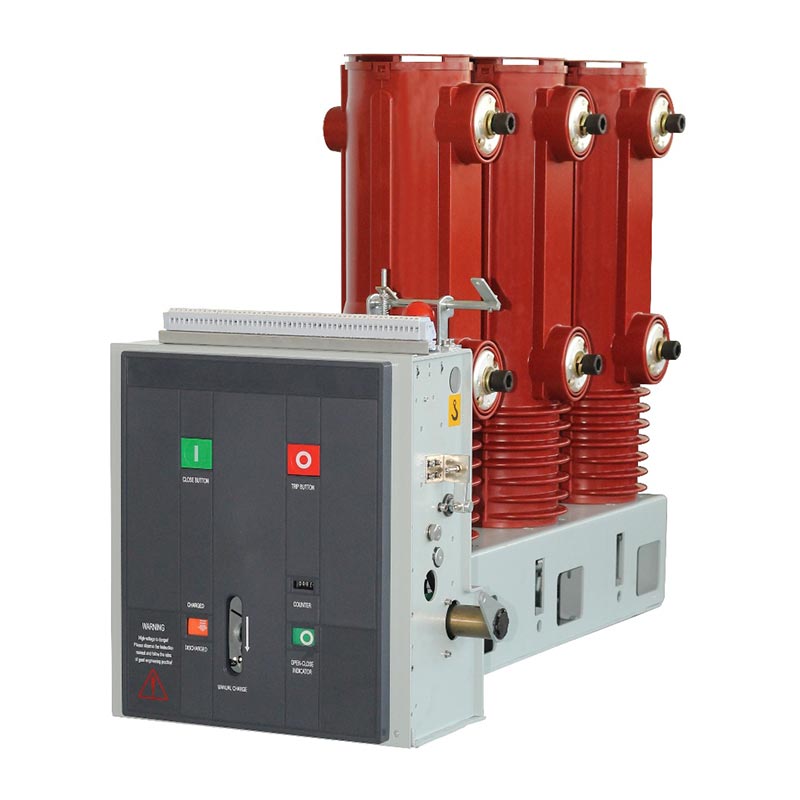

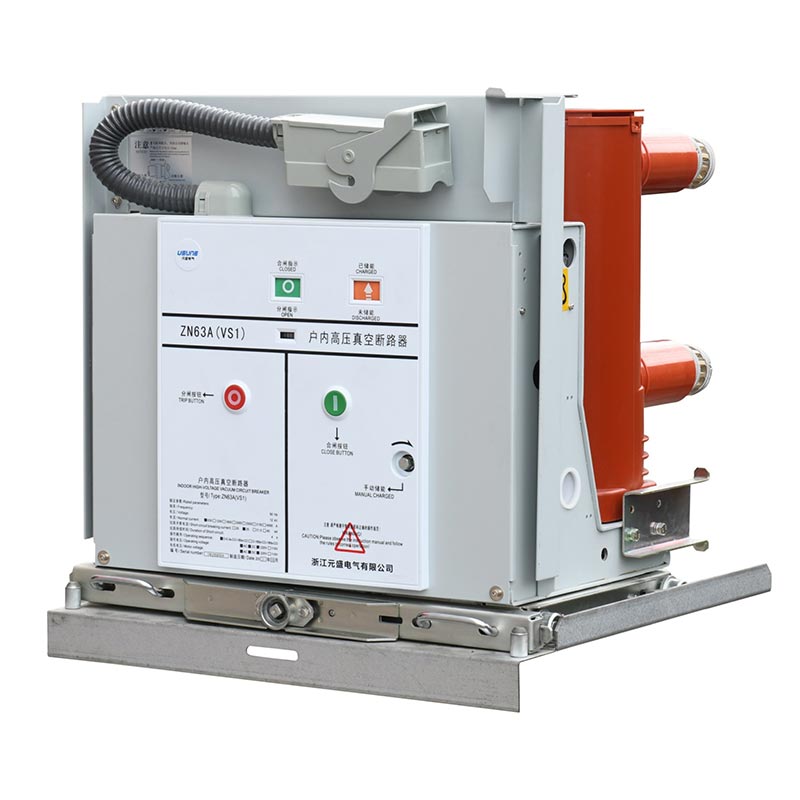

Bộ ngắt mạch chân không trong nhà gắn bên Usune là thiết bị đóng cắt điện áp cao cố định chủ yếu được sử dụng trong các hệ thống điện cố định thiết bị chuyển mạch. Nó có thể được sử dụng độc lập hoặc tích hợp vào hệ thống cung cấp điện mạng vòng, máy biến áp kiểu hộp, và các hệ thống cung cấp điện phi tiêu chuẩn khác nhau. Ưu điểm cốt lõi của nó nằm ở công nghệ dập tắt hồ quang chân không, tránh ô nhiễm và thiệt hại do phương tiện dập hồ quang truyền thống gây ra, cải thiện hiệu quả việc cung cấp điện an toàn và ổn định. Sản phẩm này được phát triển và sản xuất độc lập bởi nhà máy của Usune, với sự trưởng thành quy trình sản xuất và kiểm soát chất lượng nghiêm ngặt, đảm bảo hoạt động ổn định và đáng tin cậy trong nhiều điều kiện phức tạp khác nhau điều kiện.
Tiêu chuẩn và quyền hạn của sản phẩm Để đảm bảo độ tin cậy và sự tuân thủ của sản phẩm, Máy hút bụi trong nhà gắn bên Usune Circuit Breaker tuân thủ nghiêm ngặt các tiêu chuẩn có thẩm quyền trong nước và quốc tế, bao gồm GB/T1984-2014 "Cao Bộ ngắt mạch điện áp", JB3855-1996 "Bộ ngắt mạch chân không điện áp cao trong nhà 3,6~40,5KV" và DL/T403-2000 "Điều kiện kỹ thuật đặt hàng máy cắt chân không 12 ~ 40,5KV" và tuân thủ các yêu cầu liên quan của IEC62271-100:2008. Mỗi sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt tại nhà máy trước khi rời khỏi nhà máy và tất cả các kỹ thuật thông số đáp ứng yêu cầu thiết kế, thể hiện cam kết của Usune về chất lượng sản phẩm và đảm bảo an toàn sử dụng cho người dùng.
Máy cắt chân không trong nhà gắn bên cạnh có khả năng thích ứng cao với nhiều môi trường khác nhau và phù hợp với điều kiện hoạt động trong nhà sau đây:
1. Nhiệt độ môi trường xung quanh: Tối đa +40oC, Tối thiểu -15oC
2. Độ ẩm xung quanh: Độ ẩm tương đối trung bình hàng ngày 95%, trung bình hàng tháng 90%; áp suất hơi trung bình hàng ngày
22×10⁻³MPa, trung bình hàng tháng 1,8×10⁻³MPa
3. Độ cao: Không quá 1000m
4. Cường độ địa chấn: Không quá 8 độ
5. Môi trường khí quyển: Không có bụi, khói, khí, hơi hoặc bụi muối ăn mòn và dễ cháy
ô nhiễm.
Lưu ý: Nếu môi trường hoạt động thực tế vượt quá các yêu cầu thông thường nêu trên, vui lòng tham khảo ý kiến của nhà sản xuất chuyên nghiệp Usune để tùy chỉnh một giải pháp sản phẩm phù hợp.
Máy cắt chân không trong nhà gắn bên áp dụng cơ cấu vận hành được sắp xếp từ trước ra sau và buồng dập hồ quang. Mạch dẫn điện chính là loại ba pha đặt trên sàn. Bộ ngắt chân không được lắp đặt theo chiều dọc trong một xi lanh cách điện hình ống được chế tạo bằng quy trình APG nhựa epoxy. Cái này cung cấp hiệu suất chống rò rỉ tuyệt vời, giảm đáng kể sự tích tụ bụi trên bề mặt ngắt, ngăn chặn các yếu tố bên ngoài ảnh hưởng đến hoạt động của nó và đảm bảo hiệu suất cách nhiệt cao ngay cả trong điều kiện ẩm ướt và môi trường bị ô nhiễm nặng nề.
Cơ cấu vận hành là cơ cấu vận hành bằng lò xo phẳng, hỗ trợ tích trữ năng lượng bằng tay và bằng điện. các Động cơ vận hành được lắp ở tủ phía trước của thiết bị ngắt. Tủ được chia làm 5 cụm không gian có bốn vách ngăn trung gian, chứa các thành phần lưu trữ, truyền tải, cắt và đệm năng lượng tương ứng. Sản phẩm tích hợp bộ ngắt và cơ chế vận hành vào một thiết kế duy nhất, đảm bảo hiệu suất cao mức độ phù hợp giữa hiệu suất hoạt động của cơ cấu và việc đóng và mở bộ ngắt yêu cầu. Điều này làm giảm các bước trung gian không cần thiết, giảm mức tiêu thụ năng lượng và tiếng ồn, đồng thời cải thiện độ tin cậy hoạt động.
| Số sê-ri | Tên | Đơn vị | tham số |
| 1 | Điện áp định mức | kV | 12 |
| 2 | Mức cách điện định mức | - | Tần số nguồn 1 phút Điện áp chịu được: 42kV; Điện áp chịu được xung sét định mức: 75kV |
| 3 | Tần số định mức | HZ | 50 |
| 4 | Xếp hạng hiện tại | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Dòng điện cắt ngắn mạch định mức | KA | 20, 25, 31,5, 40 |
| 6 | Cuộc sống cơ khí | lần | 20000 (50KA: 10000 lần) |
| 7 | Thời gian lưu trữ năng lượng | S | 10 |
| 8 | Điện áp hoạt động đóng và mở định mức | V | AC110/220, DC110/220 |
1. Kiểm tra cầu dao xem có bị hỏng hóc không. Nếu bị hư hỏng, hãy ngừng sử dụng ngay lập tức.
2. Loại bỏ chất gây ô nhiễm (đặc biệt là khỏi bề mặt cách điện). Chất gây ô nhiễm được tạo ra trong quá trình vận chuyển hoặc
việc bảo quản có thể ảnh hưởng đến hiệu suất cách nhiệt của sản phẩm.
3. Vận hành cầu dao bằng tay để tích trữ năng lượng và thực hiện thao tác đóng/mở theo yêu cầu,
quan sát xem trạng thái lưu trữ năng lượng và các chỉ báo vị trí đóng/mở có bình thường hay không.
4. Vận hành máy cắt để tích trữ năng lượng và thực hiện các thao tác đóng/mở bằng nguồn điện vận hành
cung cấp, kiểm tra xem các chỉ báo trạng thái và vị trí lưu trữ năng lượng có bình thường hay không.
5. Hoạt động của cầu dao loại xe kéo tay: Lắp tay đẩy vào lỗ đẩy, xoay theo chiều kim đồng hồ để
tiến lên và ngược chiều kim đồng hồ để rút lại, với tổng hành trình đẩy là 300±3 mm; ở vị trí mở, di chuyển nhẹ nhàng
đến vị trí làm việc hoặc kiểm tra, xoay tay cầm 30 lần ở tốc độ trung bình cho đến khi nghe thấy tiếng “tách”,
cho biết nó đã vào đúng vị trí (không dùng lực quá mạnh để tránh làm hỏng cơ cấu đẩy). Vào thời điểm này,
các chỉ báo vị trí tương ứng (S8, S9) sẽ được kích hoạt.
Lưu ý: Khi sử dụng thiết bị khóa liên động đóng, phải kết nối nguồn điện mạch khóa liên động để mở khóa trước khi đóng cửa; khi giải nén, vận hành theo yêu cầu đóng gói, nâng khuỷu tay cầu dao để đảm bảo cánh tay hướng ra phía dưới chịu tải, tránh va đập và rung lắc nghiêm trọng; tháo thiết bị nâng như cần thiết trước khi đặt nó vào tủ.
Trường hợp: Một khu công nghiệp lớn ở miền Nam Trung Quốc đã mua 50 máy cắt chân không trong nhà gắn bên Usune (model VS1-12/1250-25) cho hệ thống phân phối điện xưởng sản xuất. Nhiều dây chuyền sản xuất trong khu vực hoạt động luân phiên, đòi hỏi phải chuyển đổi nguồn thường xuyên và độ tin cậy cao khi bị gián đoạn dòng điện ngắn mạch. Kể từ khi lắp đặt và vận hành thử vào năm 2024, sản phẩm đã hoạt động ổn định 12 tháng liên tục không hỏng hóc, bảo vệ và kiểm soát hiệu quả hệ thống điện, giảm thời gian ngừng hoạt động của thiết bị và cải thiện hiệu quả sản xuất. Là nhà cung cấp địa phương của Trung Quốc, Usune đã cung cấp đầy đủ hướng dẫn lắp đặt tại chỗ và dịch vụ bảo trì sau bán hàng, nhận được sự đánh giá cao từ khách hàng.
A1: Nếu nhiệt độ, độ ẩm, độ cao, v.v. xung quanh vượt quá yêu cầu bình thường, vui lòng liên hệ với nhà sản xuất Usune ngay lập tức. Đội ngũ kỹ thuật chuyên nghiệp sẽ tiến hành khảo sát tại chỗ và tùy chỉnh giải pháp sản phẩm thích ứng với môi trường đặc biệt để đảm bảo máy cắt hoạt động ổn định trong điều kiện đặc biệt điều kiện. Là nhà cung cấp có trách nhiệm, Usune cam kết cung cấp các giải pháp cá nhân hóa cho từng khách hàng.
A2: Bảo trì định kỳ chủ yếu bao gồm ba điểm: Thứ nhất, thường xuyên làm sạch bề mặt cách nhiệt để tránh bụi bẩn tích tụ từ ảnh hưởng đến hiệu suất cách nhiệt; thứ hai, thường xuyên kiểm tra tình trạng lưu trữ năng lượng, các chỉ báo đóng/mở và hệ thống dây điện để đảm bảo không bị lỏng hoặc hư hỏng; thứ ba, tiến hành thủ công và điện kiểm tra vận hành 6 tháng một lần để kiểm tra tính linh hoạt và độ tin cậy của cơ chế vận hành. Ngoài ra, nhà máy cung cấp hướng dẫn bảo trì chi tiết và hướng dẫn sau bán hàng để giúp người dùng bảo trì sản phẩm một cách khoa học.
